拦河闸课程设计

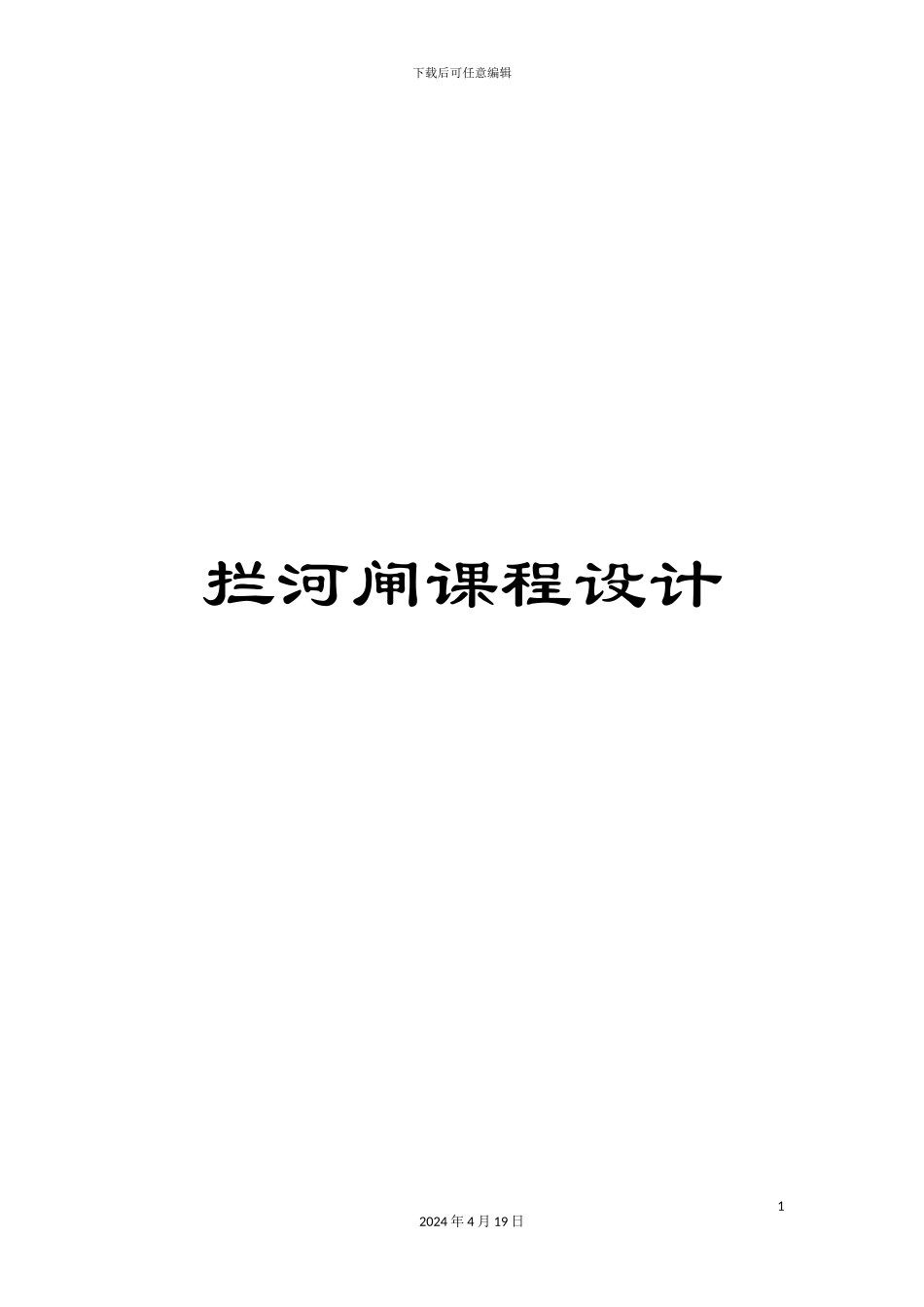

拦河闸课程设计_第1页
1/64

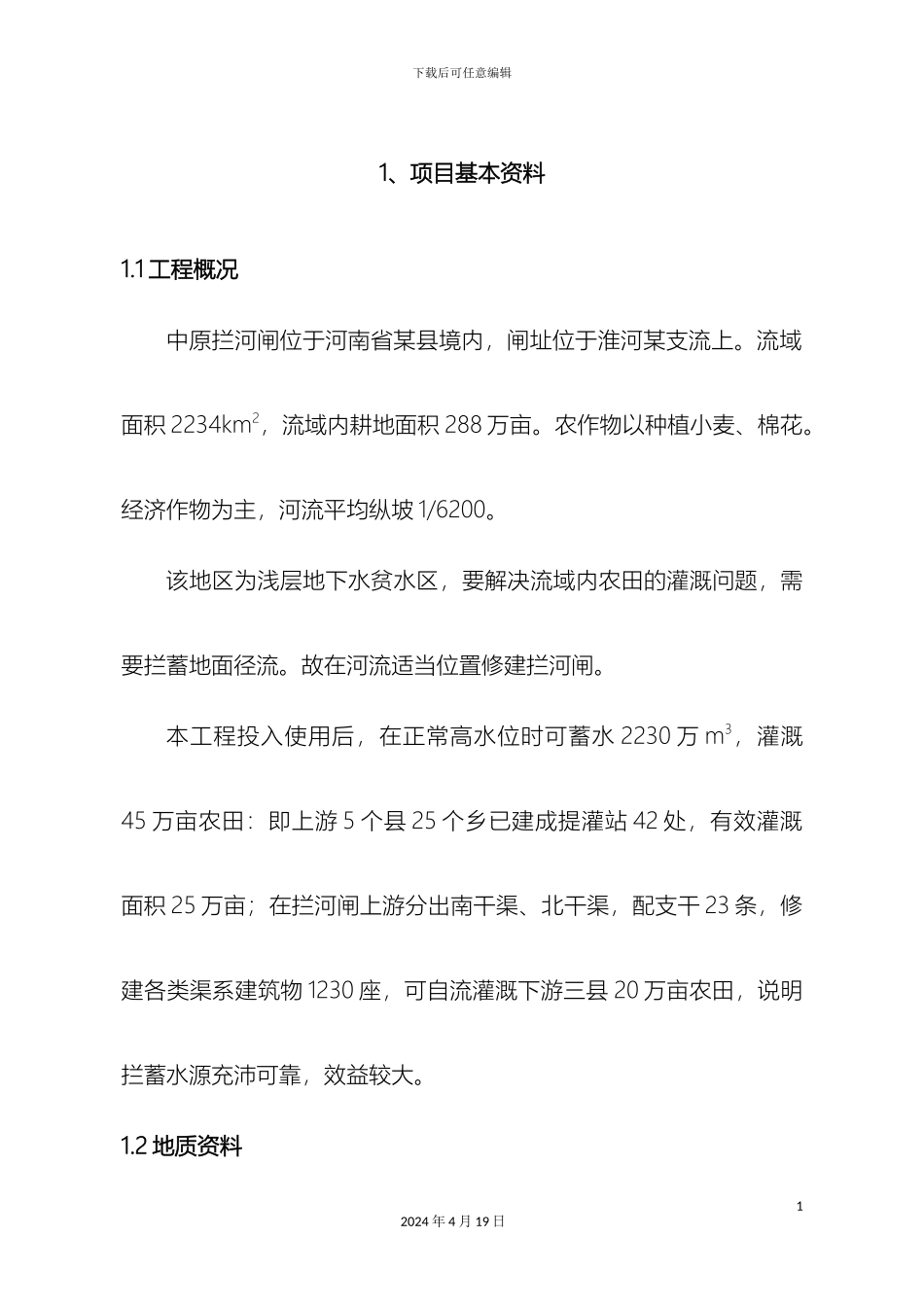

拦河闸课程设计_第2页
2/64
拦河闸课程设计_第3页
3/64
下载后可任意编辑拦河闸课程设计12024 年 4 月 19 日下载后可任意编辑1、项目基本资料1.1 工程概况中原拦河闸位于河南省某县境内,闸址位于淮河某支流上。流域面积 2234km2,流域内耕地面积 288 万亩。农作物以种植小麦、棉花。经济作物为主,河流平均纵坡 1/6200。该地区为浅层地下水贫水区,要解决流域内农田的灌溉问题,需要拦蓄地面径流。故在河流适当位置修建拦河闸。本工程投入使用后,在正常高水位时可蓄水 2230 万 m3,灌溉45 万亩农田:即上游 5 个县 25 个乡已建成提灌站 42 处,有效灌溉面积 25 万亩;在拦河闸上游分出南干渠、北干渠,配支干 23 条,修建各类渠系建筑物 1230 座,可自流灌溉下游三县 20 万亩农田,说明拦蓄水源充沛可靠,效益较大。1.2 地质资料12024 年 4 月 19 日下载后可任意编辑(1)根据地质钻探资料,闸址附近地层为中粉质壤土,厚度约25m,其下为不透水层。此壤土的物理力学性质如下:土壤湿重度 =20.2 kN/m3;土壤干重度=16.0 kN/m3;土壤饱和重度=22.2 kN/m3;土壤浮重度=12.2 kN/m3;自然含水量状态下土壤内摩擦角=23°;饱和含水量状态下土壤内摩擦角=20°;土壤凝聚力 =0.1kN/m2;地基允许承载力=150kPa;混凝土、砌石与土基摩擦系数按 =0.36 计;地基应力的不均匀系数取 =1.5~2.0;渗透系数取=9.29×10-3cm/s。(2)本区域地震设防烈度为 6 度。1.3 水文气象22024 年 4 月 19 日下载后可任意编辑(1)气温。本地区年最高气温 42℃,最低气温为-18℃;(2)风速。最大风速 =20m/s,吹程 D=0.6km;(3)降雨量。非汛期(1~6 月及 10~12 月)九个月河流平均最大流量 Q= 10 m3/s;汛期(7~9 月)三个月最大流量 Q 为 130 m3/s。年平均最大流量 Q=36.1m3/s,最大年径流总量为 9.25 亿 m3。 年平均最小流量Q=15.6m3/s,最小年径流总量为 0.42 亿 m3。(4)冰冻。流域内冰冻时间短,冻土很薄,不影响施工。1.4 建筑材料本工程位于平原地区、山丘少,石料需从外地供给、距京广线很近,交通条件较好;经调查本地区附近有较丰富的粘土材料;闸址处有足够多的砂料。32024 年 4 月 19 日下载后可任意编辑1.5 批准的规划成果(1)灌溉用水季节,拦河闸的正常挡水位为 58.72m,下游无水。(2)洪水标准。1)设计洪水位 50 年一遇,相应的洪峰流量 1144.45m3/s,闸上游的洪水位为 59.50m,相应的下游水位 59.35m;2)校核洪水位为 2 一...
