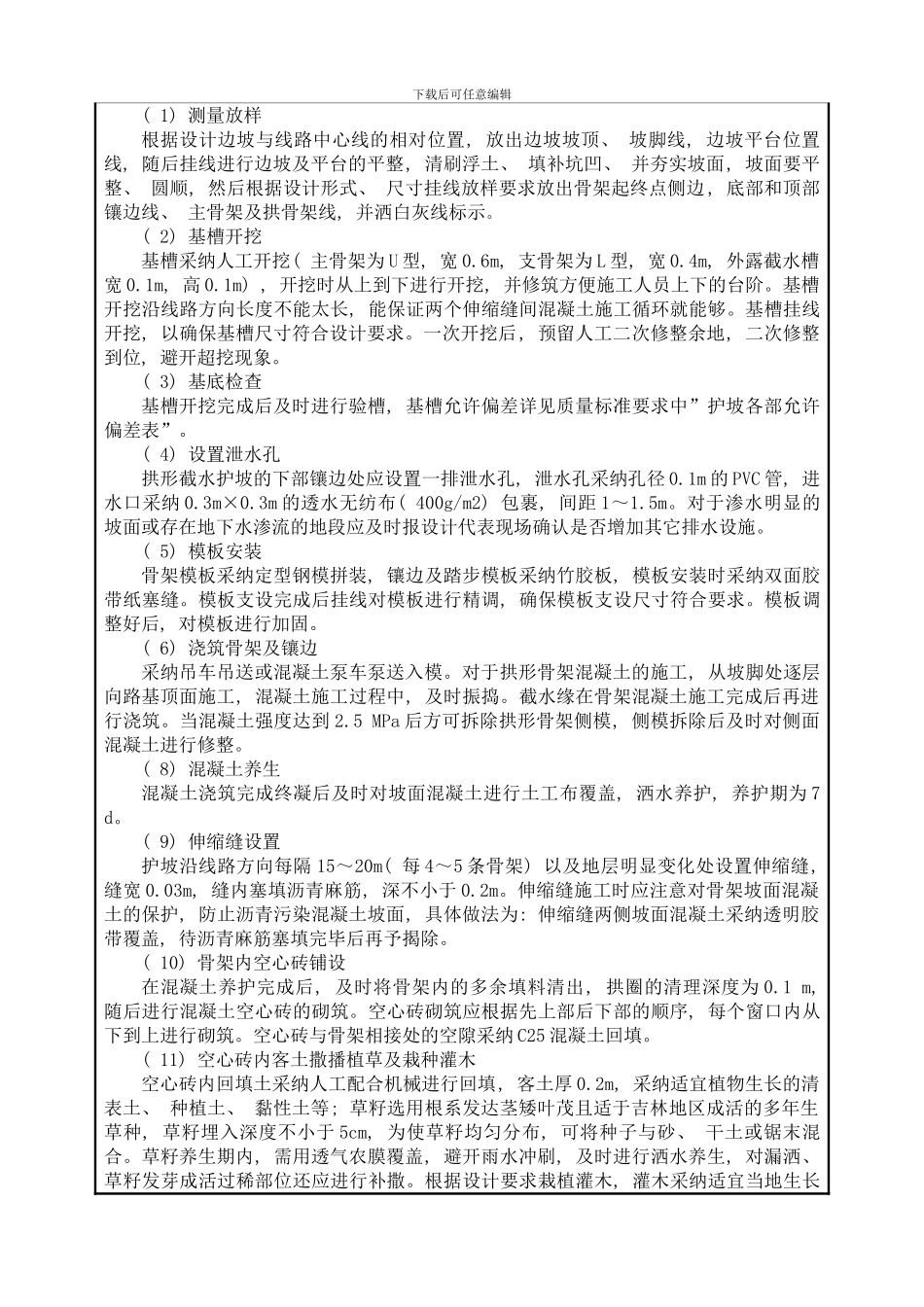

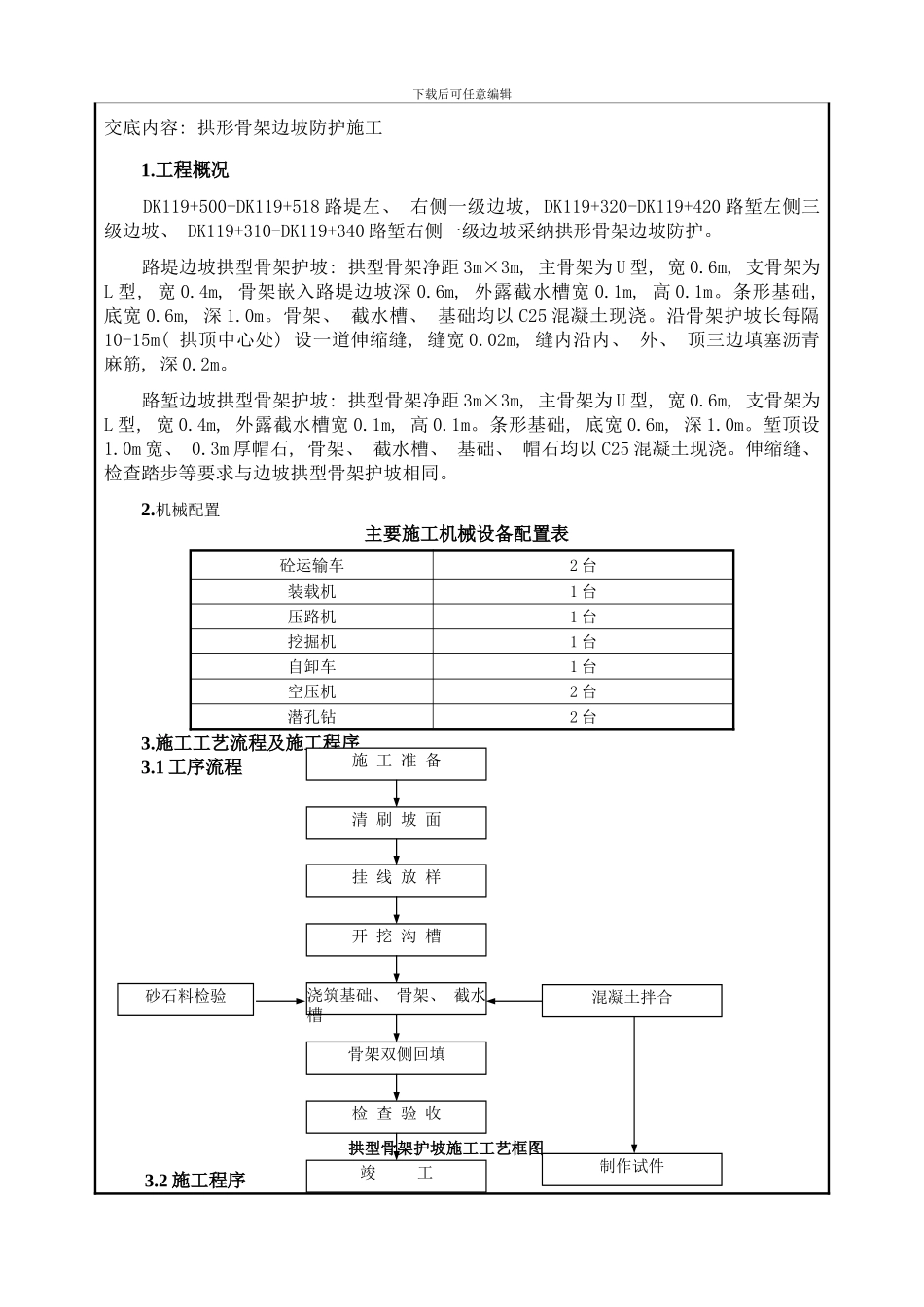

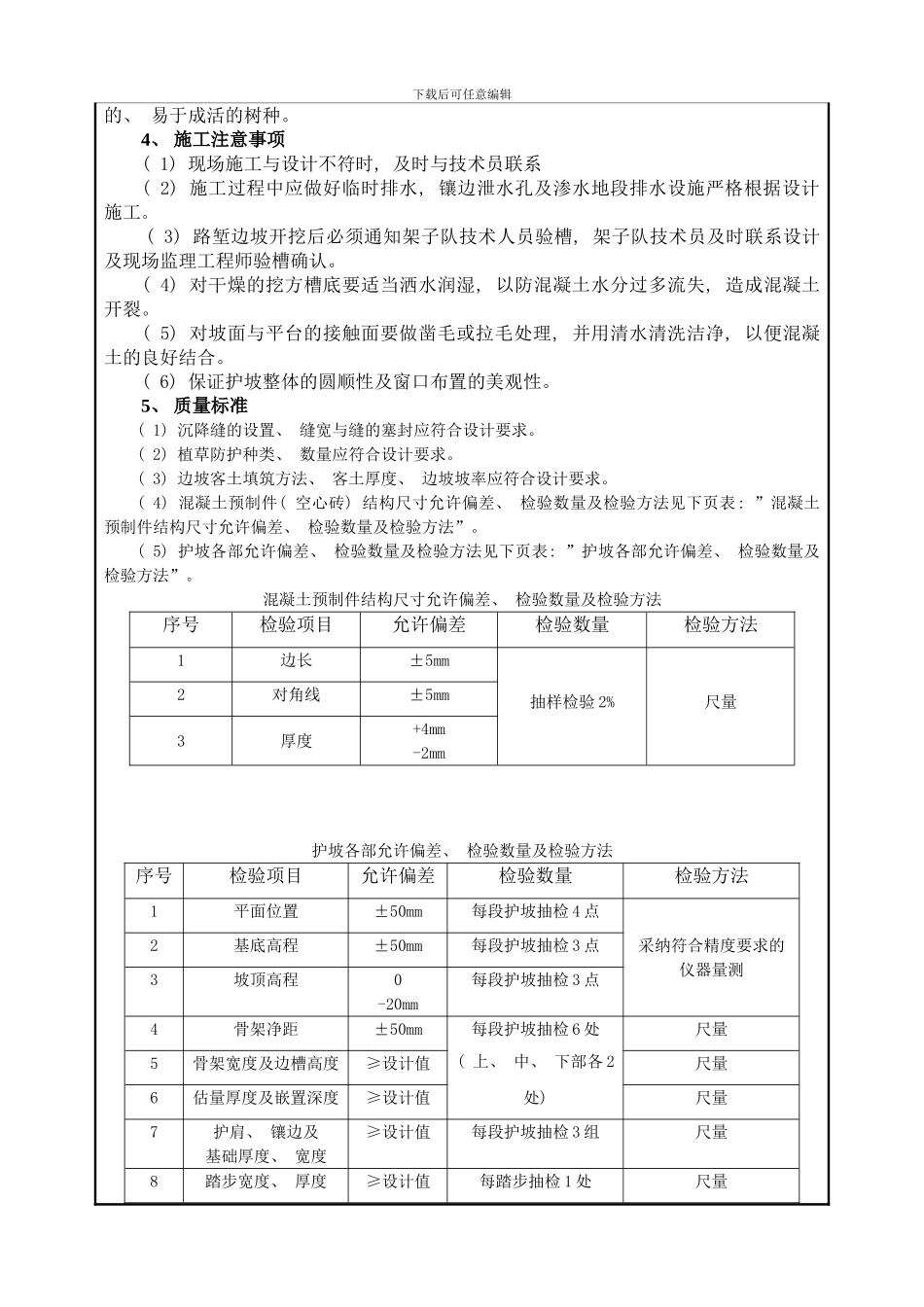

下载后可任意编辑交底内容: 拱形骨架边坡防护施工1.工程概况 DK119+500-DK119+518 路堤左、 右侧一级边坡, DK119+320-DK119+420 路堑左侧三级边坡、 DK119+310-DK119+340 路堑右侧一级边坡采纳拱形骨架边坡防护。 路堤边坡拱型骨架护坡: 拱型骨架净距 3m×3m, 主骨架为 U 型, 宽 0.6m, 支骨架为L 型, 宽 0.4m, 骨架嵌入路堤边坡深 0.6m, 外露截水槽宽 0.1m, 高 0.1m。条形基础, 底宽 0.6m, 深 1.0m。骨架、 截水槽、 基础均以 C25 混凝土现浇。沿骨架护坡长每隔10-15m( 拱顶中心处) 设一道伸缩缝, 缝宽 0.02m, 缝内沿内、 外、 顶三边填塞沥青麻筋, 深 0.2m。 路堑边坡拱型骨架护坡: 拱型骨架净距 3m×3m, 主骨架为 U 型, 宽 0.6m, 支骨架为L 型, 宽 0.4m, 外露截水槽宽 0.1m, 高 0.1m。条形基础, 底宽 0.6m, 深 1.0m。堑顶设1.0m 宽、 0.3m 厚帽石, 骨架、 截水槽、 基础、 帽石均以 C25 混凝土现浇。伸缩缝、 检查踏步等要求与边坡拱型骨架护坡相同。2.机械配置 主要施工机械设备配置表砼运输车2 台装载机1 台压路机1 台挖掘机1 台自卸车1 台空压机2 台潜孔钻2 台3.施工工艺流程及施工程序3.1 工序流程 拱型骨架护坡施工工艺框图 3.2 施工程序砂石料检验施 工 准 备清 刷 坡 面挂 线 放 样开 挖 沟 槽浇筑基础、 骨架、 截水槽骨架双侧回填检 查 验 收竣 工混凝土拌合制作试件下载后可任意编辑( 1) 测量放样根据设计边坡与线路中心线的相对位置, 放出边坡坡顶、 坡脚线, 边坡平台位置线, 随后挂线进行边坡及平台的平整, 清刷浮土、 填补坑凹、 并夯实坡面, 坡面要平整、 圆顺, 然后根据设计形式、 尺寸挂线放样要求放出骨架起终点侧边, 底部和顶部镶边线、 主骨架及拱骨架线, 并洒白灰线标示。( 2) 基槽开挖基槽采纳人工开挖( 主骨架为 U 型, 宽 0.6m, 支骨架为 L 型, 宽 0.4m, 外露截水槽宽 0.1m, 高 0.1m) , 开挖时从上到下进行开挖, 并修筑方便施工人员上下的台阶。基槽开挖沿线路方向长度不能太长, 能保证两个伸缩缝间混凝土施工循环就能够。基槽挂线开挖, 以确保基槽尺寸符合设计要求。一次开挖后, 预留人工二次修整余地, 二次修整到位, 避开超挖现象。( 3) 基底检查基槽开挖完成后及时进行验槽, 基槽允许偏差详见质量标准要求中”护坡各部允许偏差表”。( 4) 设置泄水孔拱形截水护...
