挂篮悬浇施工方案样本

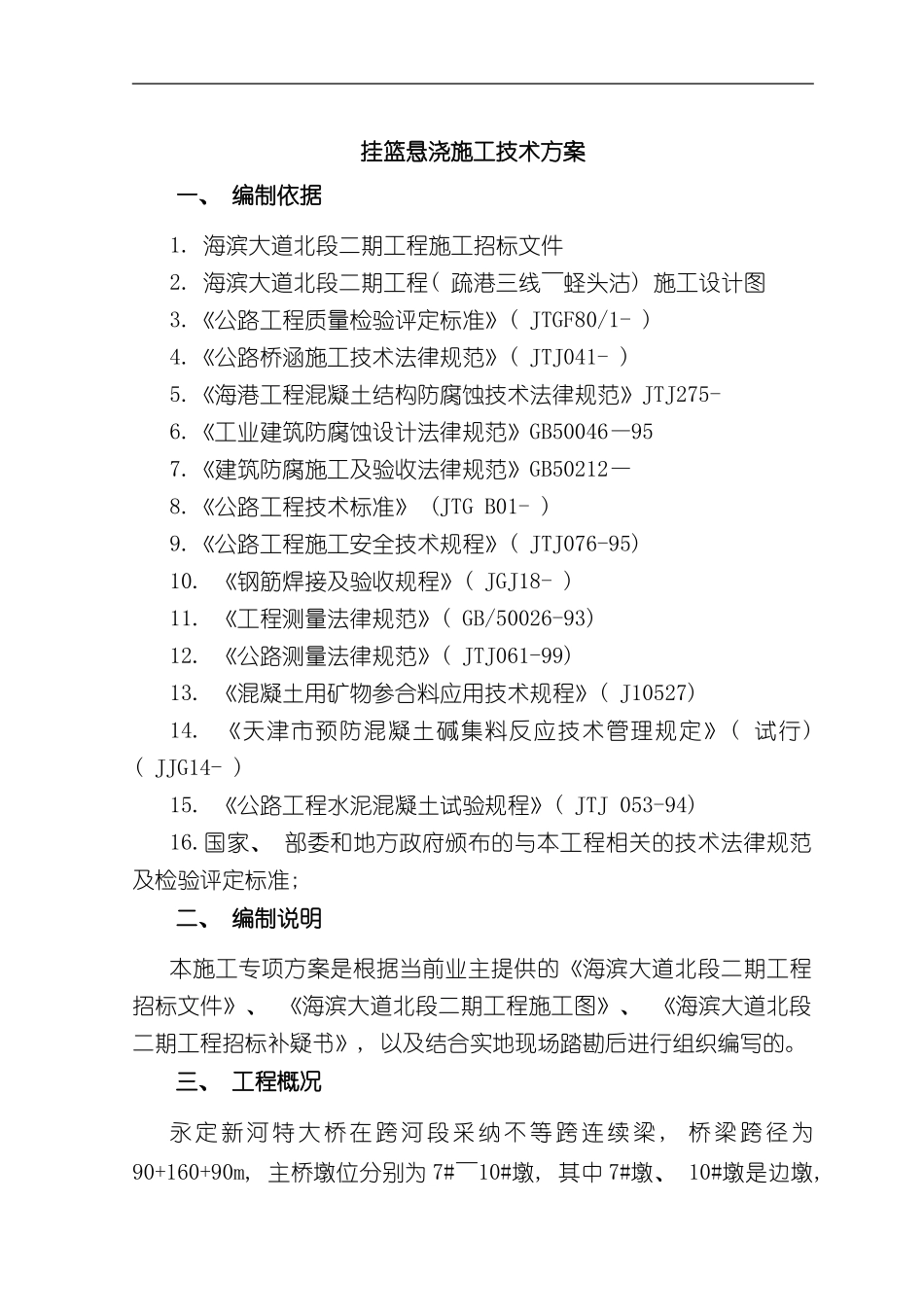

挂篮悬浇施工技术方案一、 编制依据1. 海滨大道北段二期工程施工招标文件2. 海滨大道北段二期工程( 疏港三线～蛏头沽) 施工设计图3.《公路工程质量检验评定标准》( JTGF80/1- ) 4.《公路桥涵施工技术法律规范》( JTJ041- ) 5.《海港工程混凝土结构防腐蚀技术法律规范》JTJ275- 6.《工业建筑防腐蚀设计法律规范》GB50046—957.《建筑防腐施工及验收法律规范》GB50212— 8.《公路工程技术标准》 (JTG B01- )9.《公路工程施工安全技术规程》( JTJ076-95) 10. 《钢筋焊接及验收规程》( JGJ18- ) 11. 《工程测量法律规范》( GB/50026-93) 12. 《公路测量法律规范》( JTJ061-99) 13. 《混凝土用矿物参合料应用技术规程》( J10527) 14. 《天津市预防混凝土碱集料反应技术管理规定》( 试行) ( JJG14- ) 15. 《公路工程水泥混凝土试验规程》( JTJ 053-94) 16.国家、 部委和地方政府颁布的与本工程相关的技术法律规范及检验评定标准; 二、 编制说明本施工专项方案是根据当前业主提供的《海滨大道北段二期工程招标文件》、 《海滨大道北段二期工程施工图》、 《海滨大道北段二期工程招标补疑书》, 以及结合实地现场踏勘后进行组织编写的。三、 工程概况永定新河特大桥在跨河段采纳不等跨连续梁 , 桥梁跨径为90+160+90m, 主桥墩位分别为 7#～10#墩, 其中 7#墩、 10#墩是边墩,下载后可任意编辑 8#墩、 9#墩是主墩, 上部箱梁为单箱双室截面, 箱梁底宽 12.5m, 箱梁顶宽 20.5m, 8#、 9#墩中心处梁高为 9.5m, 跨中处梁高为3.5m; 纵桥向箱梁底采纳 1.6 次抛物线的规律变化, 箱梁顶设 2.0％横坡, 最大纵坡不大于 3.5%, 腹板厚度从 80cm 变化到 50cm, 顶板厚度由 70cm 变化为 35cm。单幅桥梁横断面采纳单箱双室预应力箱形结构, 箱梁底板做平, 桥面横坡 2%采纳变肋高调整, 翼缘板两侧对称挑出 4m 翼缘板, 设有边跨现浇段, 主墩设有墩顶现浇段 0#块, 根据墩顶现浇段具体长度, 0 号块、 边跨现浇段采纳支架现浇施工。0#块接悬浇箱梁节段, 单幅单边共计 17 块悬浇段, 采纳挂篮悬浇施工工艺, 每块长度、 高度不等, 最大长度为 4.5m, 箱梁高度8.760m~3.500m, 底板厚度 1.001m~0.300m, 最大节段混凝土方量为119 方, 重量为 310t。采纳挂篮悬浇施工, 在 0#块施工结束完毕后安装挂篮, 开始悬浇, 施工挂篮重量为 150t。本桥 8#、 9##墩为主墩, 除 0#块和...
