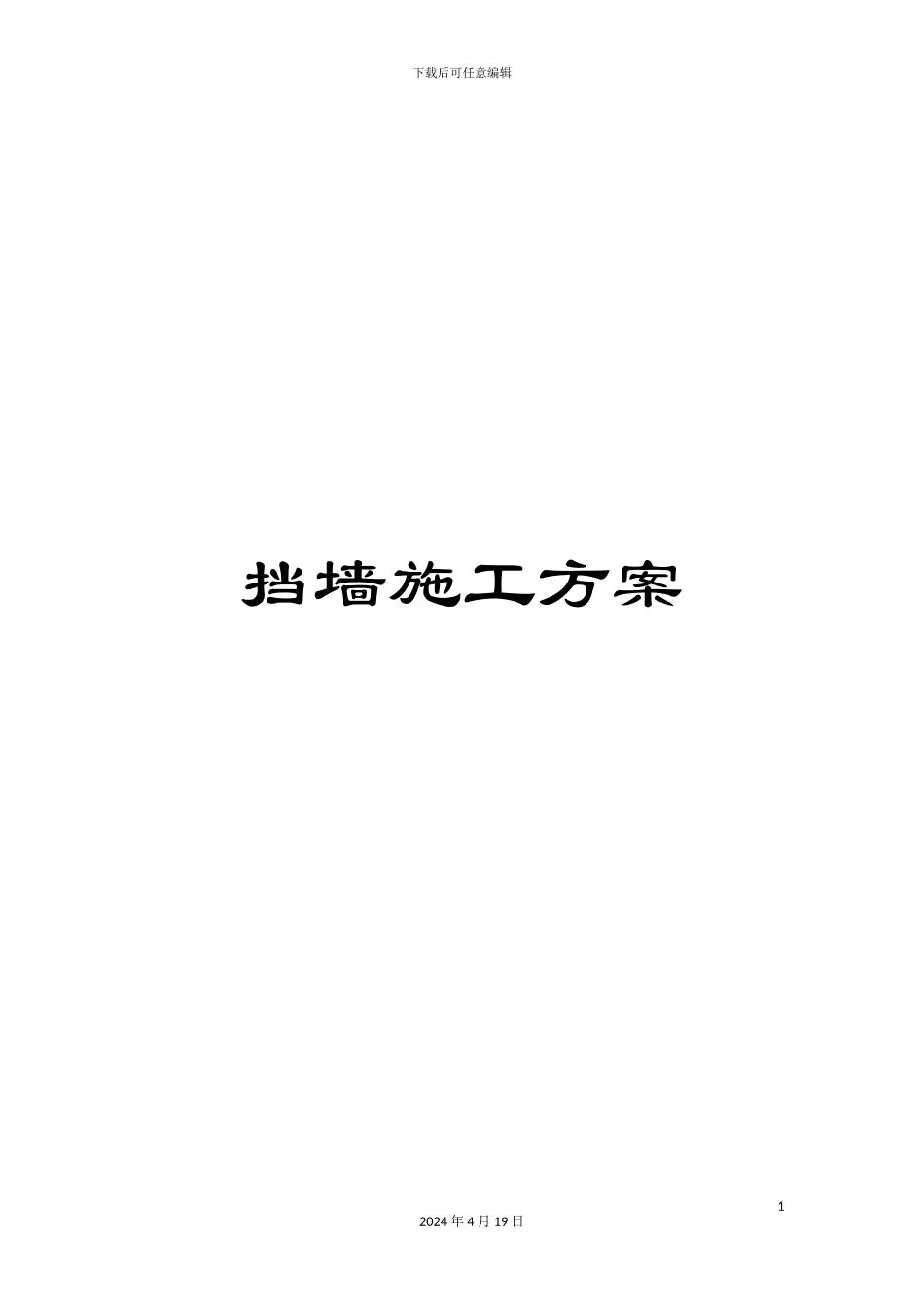

挡墙施工方案

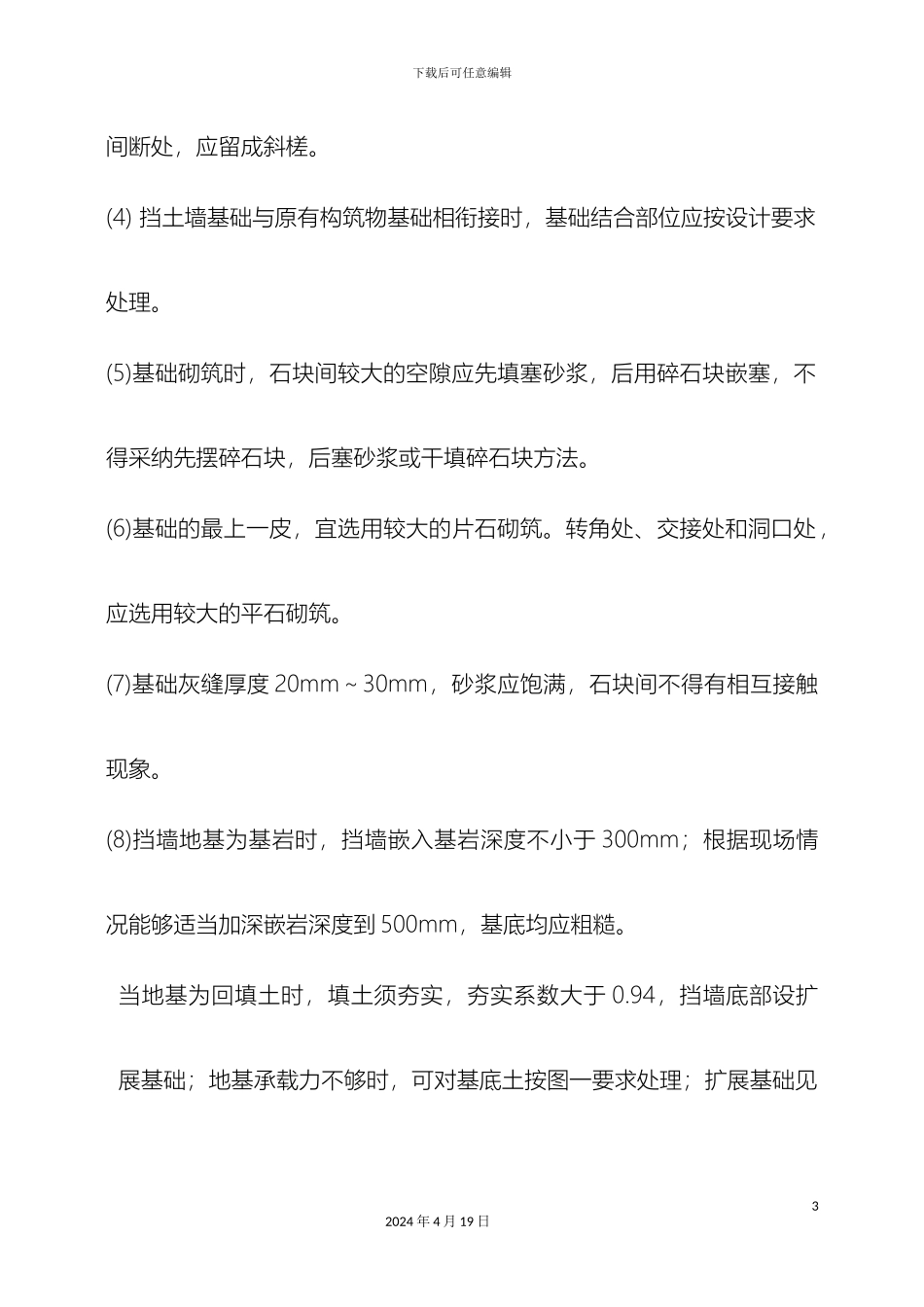

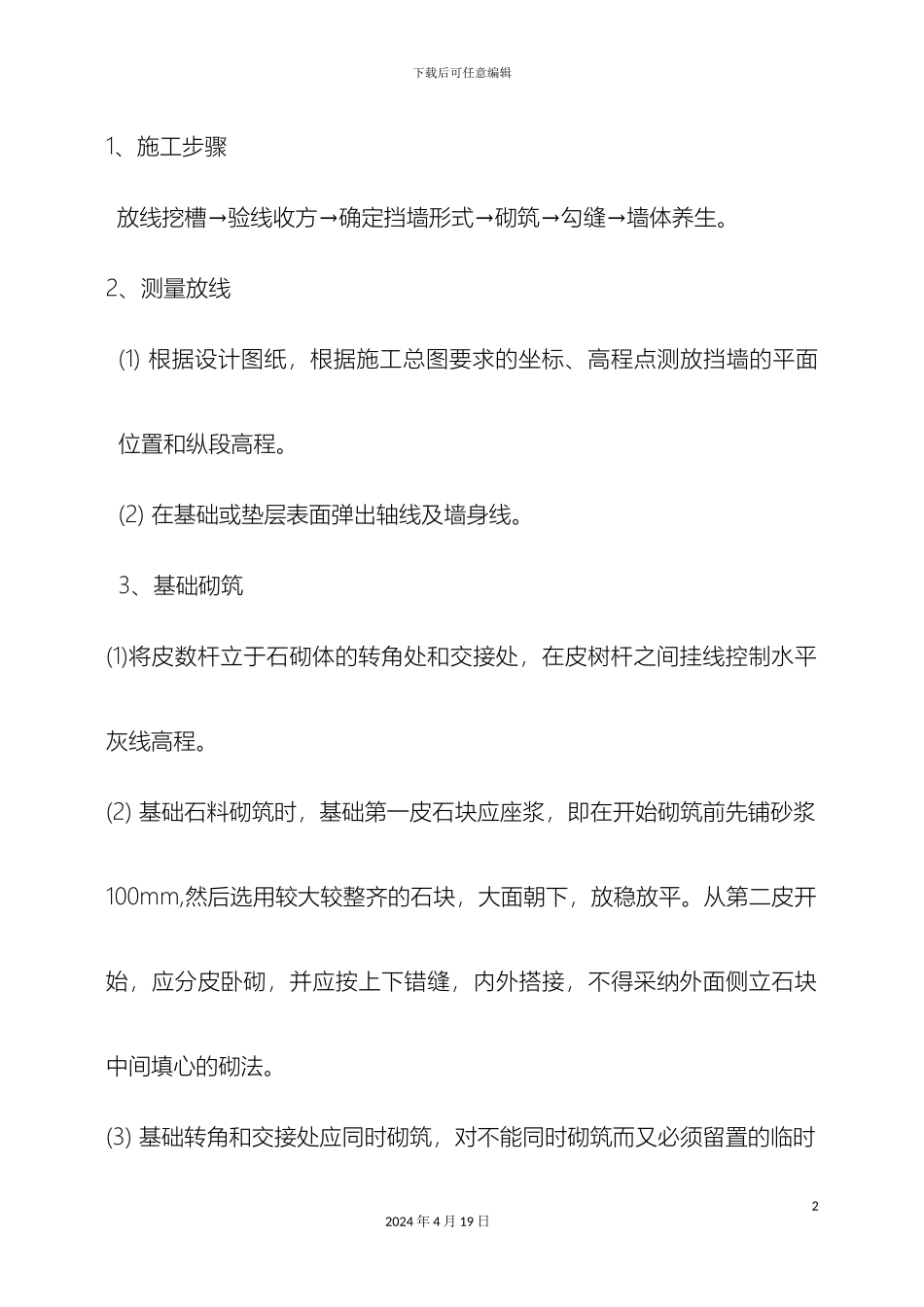

下载后可任意编辑挡墙施工方案12024 年 4 月 19 日下载后可任意编辑1、施工步骤放线挖槽→验线收方→确定挡墙形式→砌筑→勾缝→墙体养生。2、测量放线(1) 根据设计图纸，根据施工总图要求的坐标、高程点测放挡墙的平面位置和纵段高程。(2) 在基础或垫层表面弹出轴线及墙身线。3、基础砌筑(1)将皮数杆立于石砌体的转角处和交接处，在皮树杆之间挂线控制水平灰线高程。(2) 基础石料砌筑时，基础第一皮石块应座浆，即在开始砌筑前先铺砂浆100mm,然后选用较大较整齐的石块，大面朝下，放稳放平。从第二皮开始，应分皮卧砌，并应按上下错缝，内外搭接，不得采纳外面侧立石块中间填心的砌法。(3) 基础转角和交接处应同时砌筑，对不能同时砌筑而又必须留置的临时22024 年 4 月 19 日下载后可任意编辑间断处，应留成斜槎。(4) 挡土墙基础与原有构筑物基础相衔接时，基础结合部位应按设计要求处理。(5)基础砌筑时，石块间较大的空隙应先填塞砂浆，后用碎石块嵌塞，不得采纳先摆碎石块，后塞砂浆或干填碎石块方法。(6)基础的最上一皮，宜选用较大的片石砌筑。转角处、交接处和洞口处，应选用较大的平石砌筑。(7)基础灰缝厚度 20mm～30mm，砂浆应饱满，石块间不得有相互接触现象。(8)挡墙地基为基岩时，挡墙嵌入基岩深度不小于 300mm；根据现场情况能够适当加深嵌岩深度到 500mm，基底均应粗糙。当地基为回填土时，填土须夯实，夯实系数大于 0.94，挡墙底部设扩展基础；地基承载力不够时，可对基底土按图一要求处理；扩展基础见32024 年 4 月 19 日下载后可任意编辑附图二，扩展基础底部需设 100 厚 C20 垫层，垫层宽出挡墙基础底部100mm。4、墙体砌筑 (1)分段砌筑时，分段位置应设在基础变形缝或伸缩缝处，各段水平砌缝应一致。相邻砌筑高差不宜超过 1.2m。缝板安装应设置准确、牢固，缝板材料应符合设计规定。(2)相邻挡土墙设计高差较大时应先砌筑高墙段。挡土墙每天连续砌筑高度不易超过 1.2m。砌筑中墙体不得移位变形。(3)预埋管、预埋件及砌筑预留口应位置准确。(4)挡土墙外露面应留深 10mm 的勾缝槽，按设计要求勾缝。(5)砌筑挡墙应保证砌体宽（厚）度符合设计要求，砌筑中应常常校正挂线位置。(6)砌石底面应卧浆铺砌，立缝填浆捣实，不得有空缝和贯穿立缝。砌筑中断时，应将砌好的石层空隙用砂浆填满。再砌筑时石层表面应清扫洁42024 年 4 月 19 日下载后可任意编辑净，洒水湿润。工作缝应留斜槎。(7) 墙体块...
