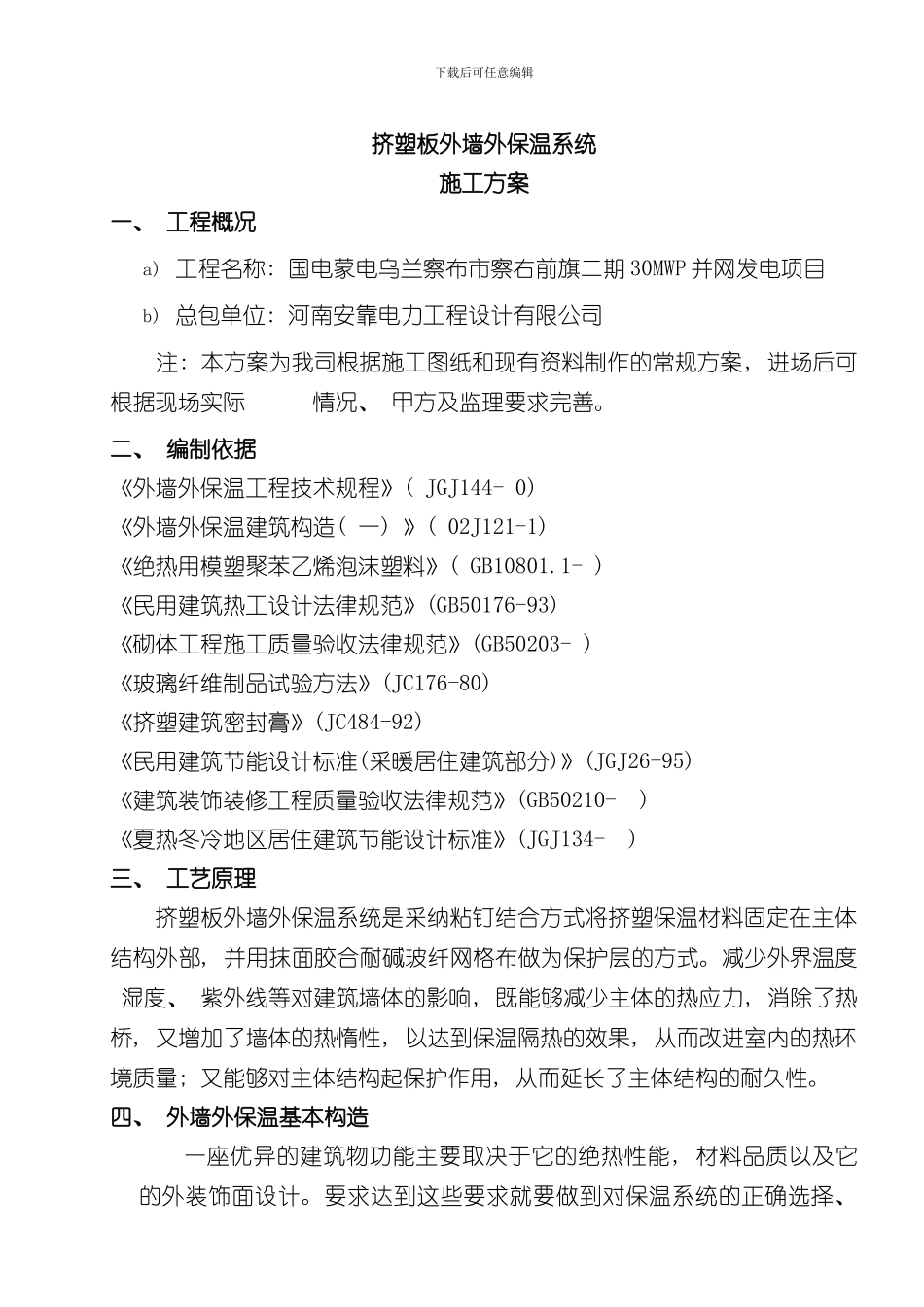

挤塑板外墙外保温系统施工方案河南安靠电力工程设计有限公司下载后可任意编辑挤塑板外墙外保温系统施工方案一、 工程概况a) 工程名称: 国电蒙电乌兰察布市察右前旗二期 30MWP 并网发电项目b) 总包单位: 河南安靠电力工程设计有限公司 注: 本方案为我司根据施工图纸和现有资料制作的常规方案, 进场后可根据现场实际 情况、 甲方及监理要求完善。二、 编制依据《外墙外保温工程技术规程》( JGJ144- 0) 《外墙外保温建筑构造( 一) 》( 02J121-1) 《绝热用模塑聚苯乙烯泡沫塑料》( GB10801.1- ) 《民用建筑热工设计法律规范》(GB50176-93)《砌体工程施工质量验收法律规范》(GB50203- )《玻璃纤维制品试验方法》(JC176-80)《挤塑建筑密封膏》(JC484-92)《民用建筑节能设计标准(采暖居住建筑部分)》(JGJ26-95)《建筑装饰装修工程质量验收法律规范》(GB50210- )《夏热冬冷地区居住建筑节能设计标准》(JGJ134- )三、 工艺原理挤塑板外墙外保温系统是采纳粘钉结合方式将挤塑保温材料固定在主体结构外部, 并用抹面胶合耐碱玻纤网格布做为保护层的方式。减少外界温度 湿度、 紫外线等对建筑墙体的影响, 既能够减少主体的热应力, 消除了热桥, 又增加了墙体的热惰性, 以达到保温隔热的效果, 从而改进室内的热环境质量; 又能够对主体结构起保护作用, 从而延长了主体结构的耐久性。四、 外墙外保温基本构造一座优异的建筑物功能主要取决于它的绝热性能, 材料品质以及它的外装饰面设计。要求达到这些要求就要做到对保温系统的正确选择、 下载后可任意编辑系统各部分及施工构造措施的完美平衡, 以及正确的规划和施工。本系统的基本构造如表一所示。表一 挤塑板保温系统基本构造构造示意图( 面砖饰面) ① 内粉刷层② 建筑物墙体③ 外找平层④ 专用聚合物改性胶粘剂粘结层 ⑤ 机械锚固件⑥ 挤塑保温层⑦ 抹面砂浆复合单层耐碱网格布⑧ 饰面层( 面砖) 序号基 层钢筋混凝土剪力墙、 砌筑墙、 粘土砖墙、 轻质加气砖等墙体①界面层粘接剂和空气层②保温层设计厚度挤塑板+锚固件③抗裂防护层第一遍抹面砂浆+耐碱玻纤网格布+第二遍抹面砂浆④饰面层面砖序号基 层钢筋混凝土剪力墙、 砌筑墙、 粘土砖墙、 轻质加气砖等墙体①界面层粘接剂和空气层②保温层设计厚度挤塑板+锚固件③抗裂防护层第一遍抹面砂浆+耐碱玻纤网格布+第二遍抹面砂浆④饰面层柔性腻子+涂料下载后可任意编辑构造示意图( 涂料饰面) ① ...
