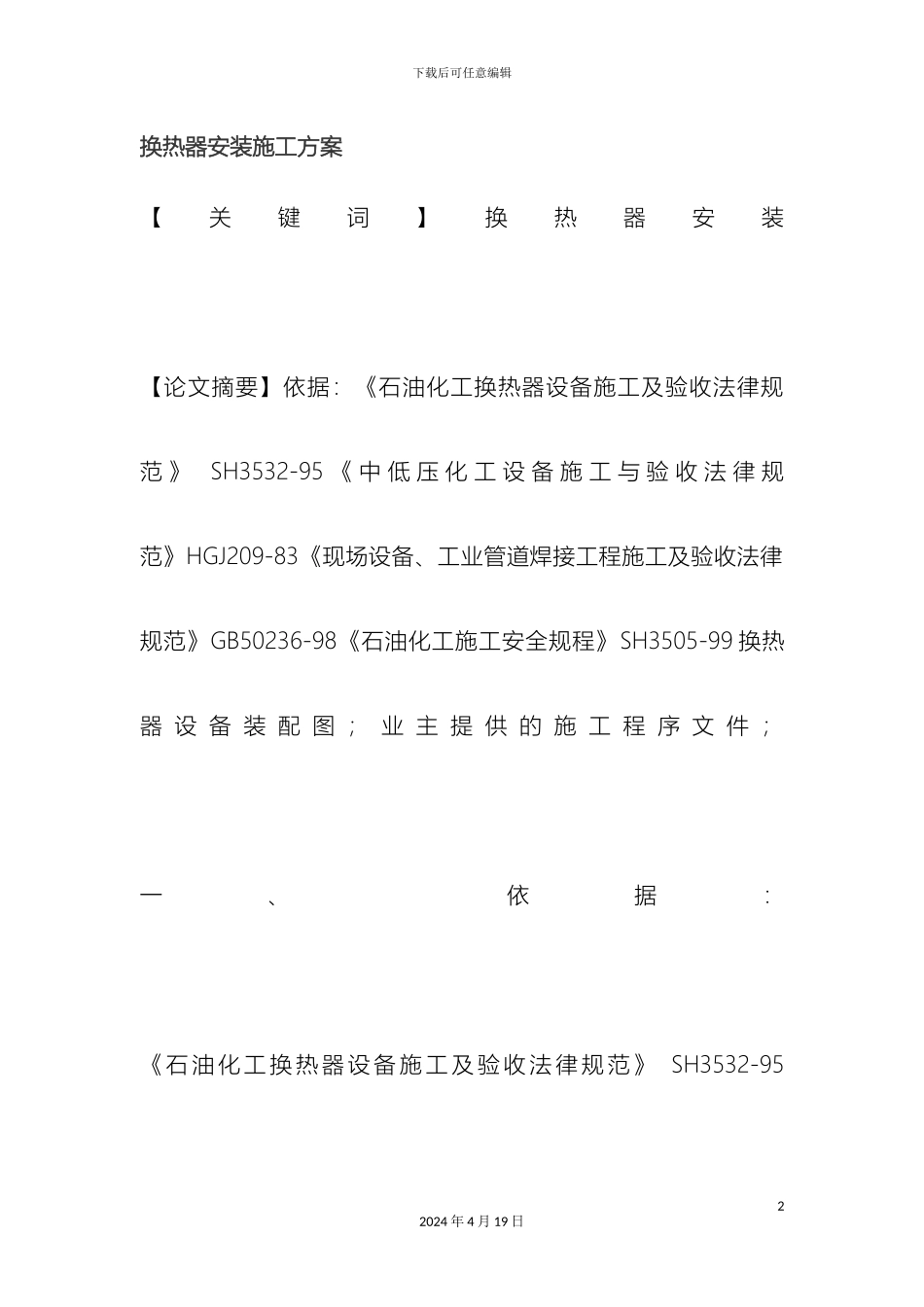

下载后可任意编辑换热器安装施工方案12024 年 4 月 19 日下载后可任意编辑换热器安装施工方案【关键词】换热器安装【论文摘要】依据：《石油化工换热器设备施工及验收法律规范 》 SH3532-95 《 中 低 压 化 工 设 备 施 工 与 验 收 法 律 规范》HGJ209-83《现场设备、工业管道焊接工程施工及验收法律规范》GB50236-98《石油化工施工安全规程》SH3505-99 换热器 设 备 装 配 图 ； 业 主 提 供 的 施 工 程 序 文 件 ；一、 依据：《 石 油 化 工 换 热 器 设 备 施 工 及 验 收 法 律 规 范 》 SH3532-9522024 年 4 月 19 日下载后可任意编辑《 中 低 压 化 工 设 备 施 工 与 验 收 法 律 规 范 》 HGJ209-83《现场设备、工业管道焊接工程施工及验收法律规范》GB50236-98《石油化工施工安全规程》SH3505-99换 热 器 设 备 装 配 图 ； 业 主 提 供 的 施 工 程 序 文 件 ；二、 施工工艺程序：三、 方法：32024 年 4 月 19 日下载后可任意编辑1、 施工准备：1-1、施工现场的“三通一平”已具备，设备基础已中交合格；1-2、施工方案已编制，并已审批；1-3 、 施 工 所 需 的 机 具 、 人 员 已 经 到 位 ；1-4、所有用于测量的仪器已进行校核，并在使用合格周期内。2、 设备基础验收及处理：42024 年 4 月 19 日下载后可任意编辑2-1、设备安装前，应对基础进行检查，混凝土基础的外形尺寸、坐 标 位 置 及 预 埋 件 ， 应 符 合 设 计 图 样 的 要 求 ；2-2 、 混 凝 土 基 础 的 允 许 偏 差 ， 应 符 合 下 列 要 求 ：2-3、预埋地脚螺栓的螺纹，应无损坏、锈蚀，且有保护措施；2-4、滑动端预埋板上表面的标高、纵横向中心线及外形尺寸、地脚螺栓，应符合设计图样的要求；52024 年 4 月 19 日下载后可任意编辑2-5、预埋板表面应光滑平整，不得有挂渣、飞溅及油污。水平度偏差不得大于 2mm/m。基础抹面不应高出预埋板的上表面。2-6、换热器安装后利用垫铁进行找正，因此在基础验收合格后，在放置垫铁的位置处凿出垫铁窝，其水平度允许偏差为 2mm/m3、 垫铁的选用及安装要求：3-1、当设备的负荷由垫铁组承受时，设备每个地脚螺栓近旁放置一 组 垫 铁 ， 垫 铁 组 尽 量 靠 近 地 脚 螺 栓 。3-2、垫铁组放置尽量放在设备底座的加强筋...
