换热机组及管路安装方案

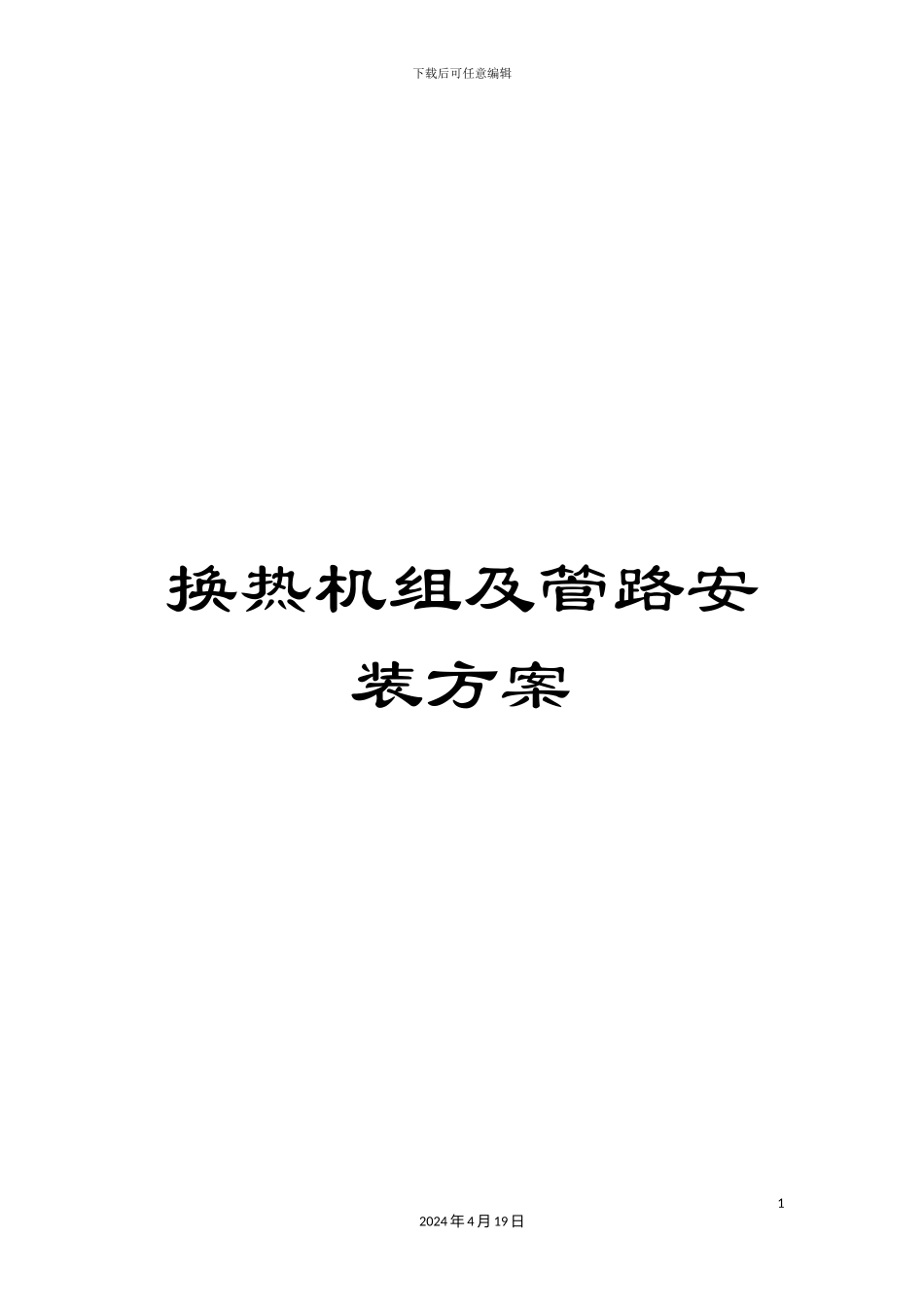

换热机组及管路安装方案_第1页
1/10

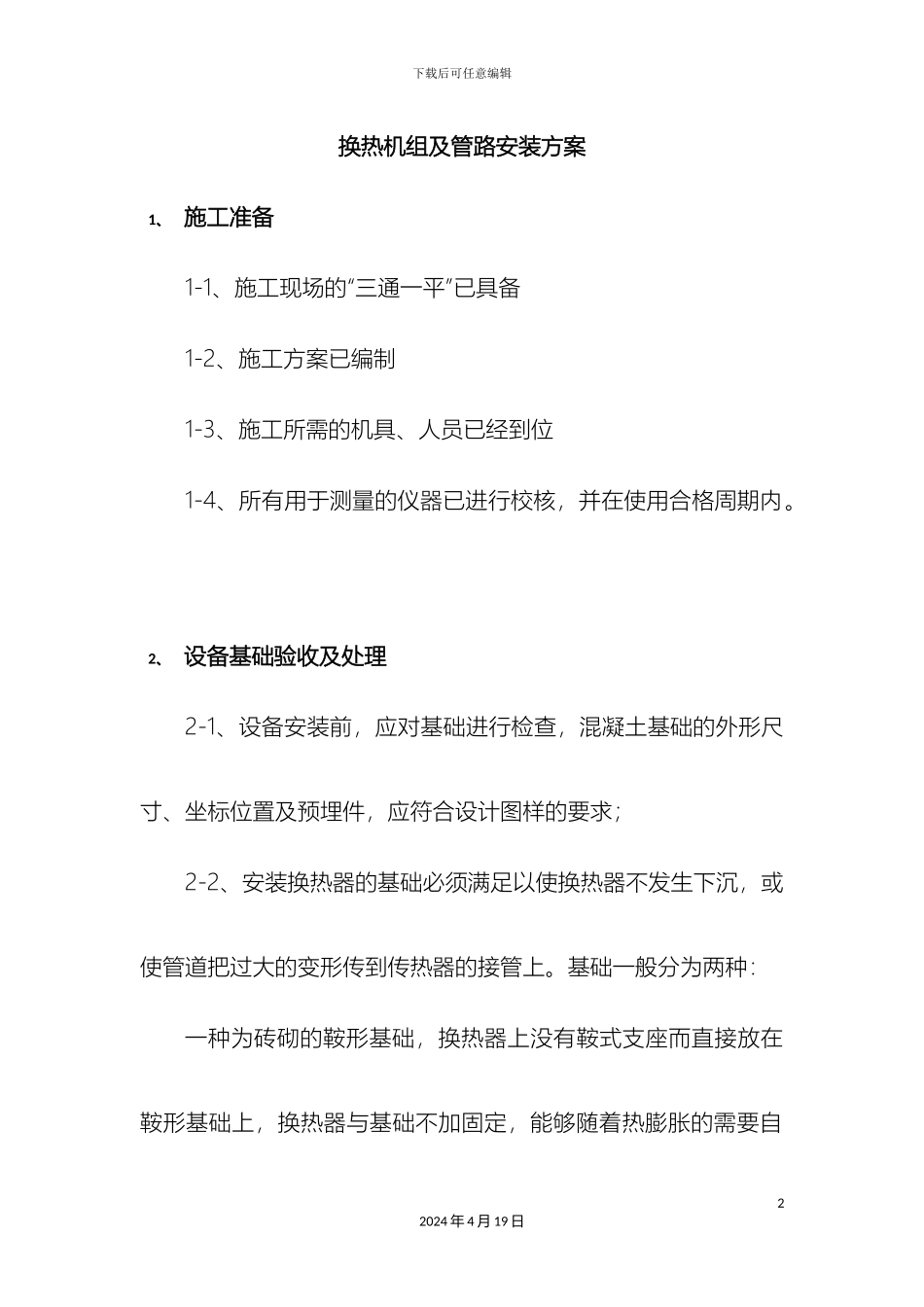

换热机组及管路安装方案_第2页
2/10
换热机组及管路安装方案_第3页
3/10
下载后可任意编辑换热机组及管路安装方案12024 年 4 月 19 日下载后可任意编辑换热机组及管路安装方案1、 施工准备 1-1、施工现场的“三通一平”已具备 1-2、施工方案已编制1-3、施工所需的机具、人员已经到位 1-4、所有用于测量的仪器已进行校核,并在使用合格周期内。 2、 设备基础验收及处理 2-1、设备安装前,应对基础进行检查,混凝土基础的外形尺寸、坐标位置及预埋件,应符合设计图样的要求; 2-2、安装换热器的基础必须满足以使换热器不发生下沉,或使管道把过大的变形传到传热器的接管上。基础一般分为两种: 一种为砖砌的鞍形基础,换热器上没有鞍式支座而直接放在鞍形基础上,换热器与基础不加固定,能够随着热膨胀的需要自22024 年 4 月 19 日下载后可任意编辑由移动。 另一种为混凝土基础,换热器经过鞍式支座由地脚螺栓将其与基础牢固的连接起来。 2-3、预埋地脚螺栓的螺纹,应无损坏、锈蚀,且有保护措施;2-4、滑动端预埋板上表面的标高、纵横向中心线及外形尺寸、地脚螺栓,应符合设计图样的要求; 2-5、预埋板表面应光滑平整,不得有挂渣、飞溅及油污。水平度偏差不得大于 2mm/m。基础抹面不应高出预埋板的上表面。2-6、换热器安装后利用垫铁进行找正,因此在基础验收合格后,在放置垫铁的位置处凿出垫铁窝,其水平度允许偏差为2mm/m 3、 垫铁的选用及安装要求 3-1、当设备的负荷由垫铁组承受时,设备每个地脚螺栓近旁放置一组垫铁,垫铁组尽量靠近地脚螺栓。32024 年 4 月 19 日下载后可任意编辑3-2、垫铁组放置尽量放在设备底座的加强筋下,相邻两垫铁组的距离宜为 500m。 3-3、每一组垫铁组的高度一般为 30-70mm,且不超过 5 块,设备安装后垫铁露出设备支座底板边缘 10-20mm。斜垫铁成对使用,斜面要相向使用,搭接长度不小于全长的 3/4,偏斜角度不超过 3 度。 4、 设备及其附件检查4-1、设备及其附件进场后应进行检验。 4-2、设备开箱应有两方共同参加,根据装箱清单,逐一核实设备及零部件的名称、型号和规格。 4-3、检查设备和零部件的外观和包装情况,如有缺陷损坏和锈蚀,特别是设备的连接管、排出管、法兰密封面等处有无变形和缺陷;应做出记录,并报建设单位进行处理。42024 年 4 月 19 日下载后可任意编辑4-4、开箱检查完好的设备如不能马上就位,必须对设备及其零、部件和专用工具妥善保管,不得使其变形、损坏、锈蚀、错乱或丢失。 4-5、换热设备存放地点,应...
