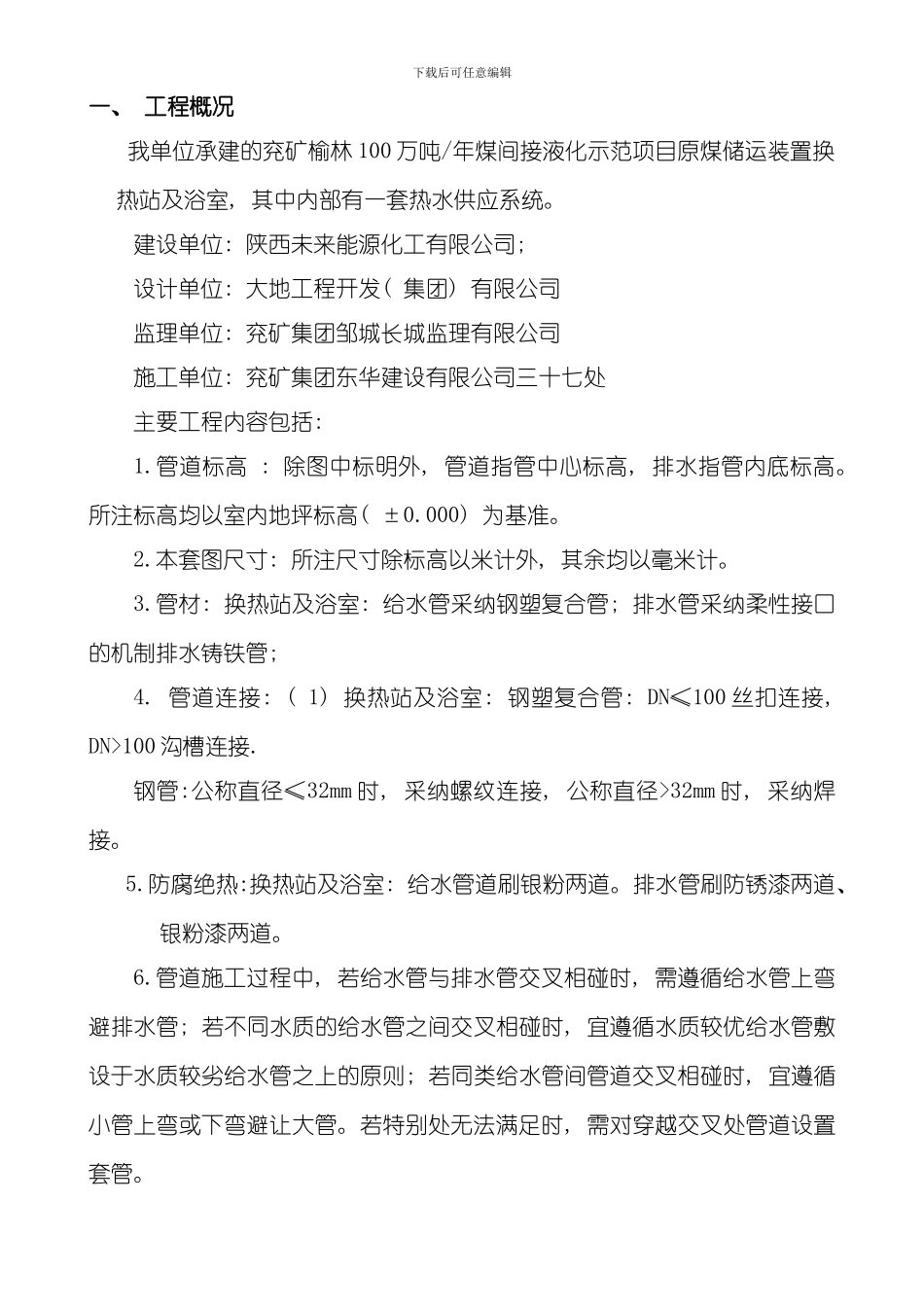

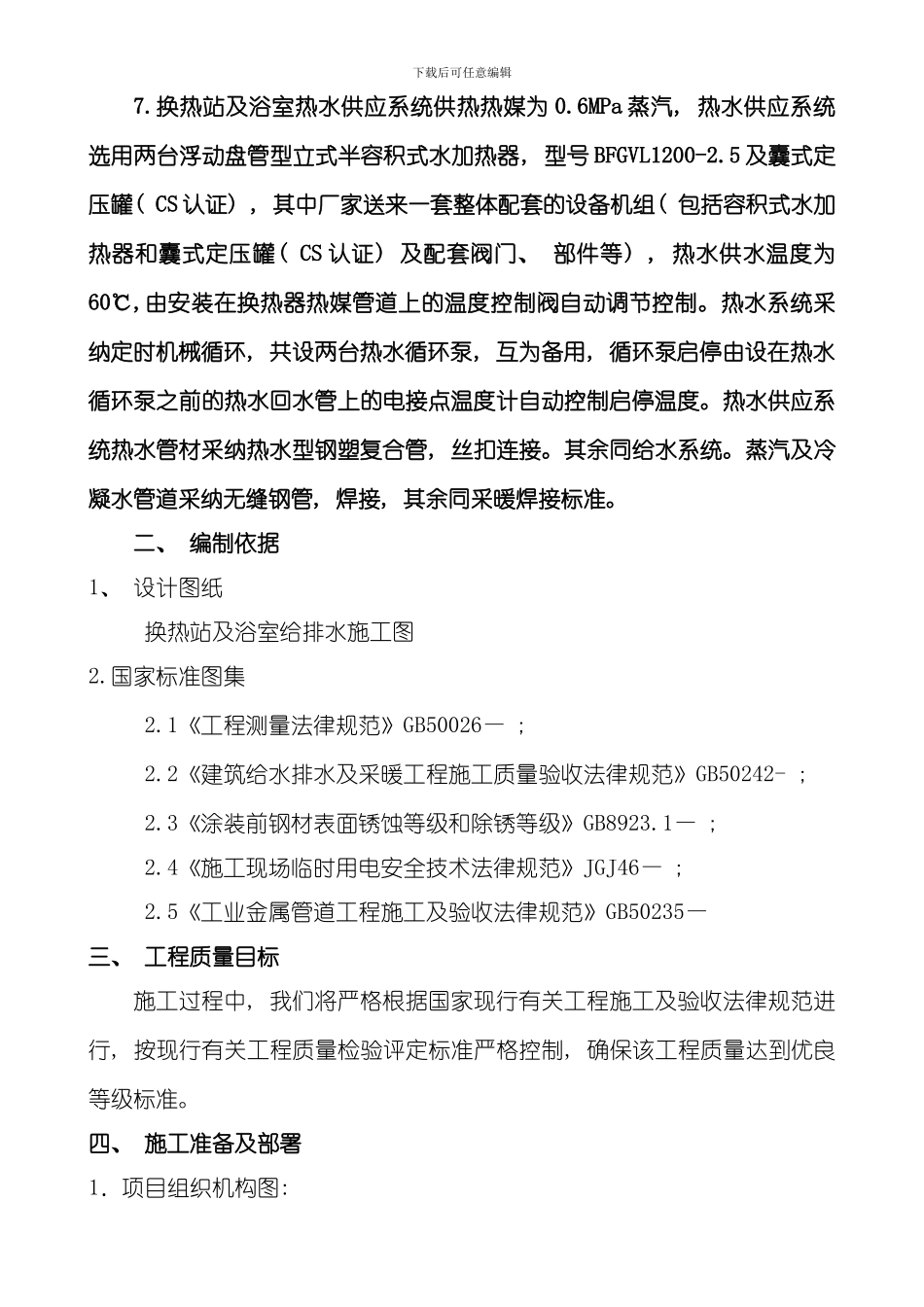

下载后可任意编辑一、 工程概况我单位承建的兖矿榆林 100 万吨/年煤间接液化示范项目原煤储运装置换热站及浴室, 其中内部有一套热水供应系统。建设单位: 陕西未来能源化工有限公司; 设计单位: 大地工程开发( 集团) 有限公司监理单位: 兖矿集团邹城长城监理有限公司 施工单位: 兖矿集团东华建设有限公司三十七处主要工程内容包括: 1.管道标高 : 除图中标明外, 管道指管中心标高, 排水指管内底标高。所注标高均以室内地坪标高( ±0.000) 为基准。2.本套图尺寸: 所注尺寸除标高以米计外, 其余均以毫米计。3.管材: 换热站及浴室: 给水管采纳钢塑复合管; 排水管采纳柔性接口的机制排水铸铁管; 4. 管道连接: ( 1) 换热站及浴室: 钢塑复合管: DN≤100 丝扣连接, DN>100 沟槽连接. 钢管:公称直径≤32mm 时, 采纳螺纹连接, 公称直径>32mm 时, 采纳焊接。5.防腐绝热:换热站及浴室: 给水管道刷银粉两道。排水管刷防锈漆两道、 银粉漆两道。6.管道施工过程中, 若给水管与排水管交叉相碰时, 需遵循给水管上弯避排水管; 若不同水质的给水管之间交叉相碰时, 宜遵循水质较优给水管敷设于水质较劣给水管之上的原则; 若同类给水管间管道交叉相碰时, 宜遵循小管上弯或下弯避让大管。若特别处无法满足时, 需对穿越交叉处管道设置套管。下载后可任意编辑7.换热站及浴室热水供应系统供热热媒为 0.6MPa 蒸汽, 热水供应系统选用两台浮动盘管型立式半容积式水加热器, 型号 BFGVL1200-2.5 及囊式定压罐( CS 认证) , 其中厂家送来一套整体配套的设备机组( 包括容积式水加热器和囊式定压罐( CS 认证) 及配套阀门、 部件等) , 热水供水温度为60℃,由安装在换热器热媒管道上的温度控制阀自动调节控制。热水系统采纳定时机械循环, 共设两台热水循环泵, 互为备用, 循环泵启停由设在热水循环泵之前的热水回水管上的电接点温度计自动控制启停温度。热水供应系统热水管材采纳热水型钢塑复合管, 丝扣连接。其余同给水系统。蒸汽及冷凝水管道采纳无缝钢管, 焊接, 其余同采暖焊接标准。二、 编制依据1、 设计图纸换热站及浴室给排水施工图2.国家标准图集2.1《工程测量法律规范》GB50026— ; 2.2《建筑给水排水及采暖工程施工质量验收法律规范》GB50242- ; 2.3《涂装前钢材表面锈蚀等级和除锈等级》GB8923.1— ; 2.4《施工现场临时用电安全技术法律规范》JGJ46— ; 2.5《工业金属管道工程施工及验收法...
