控制方案家居样本

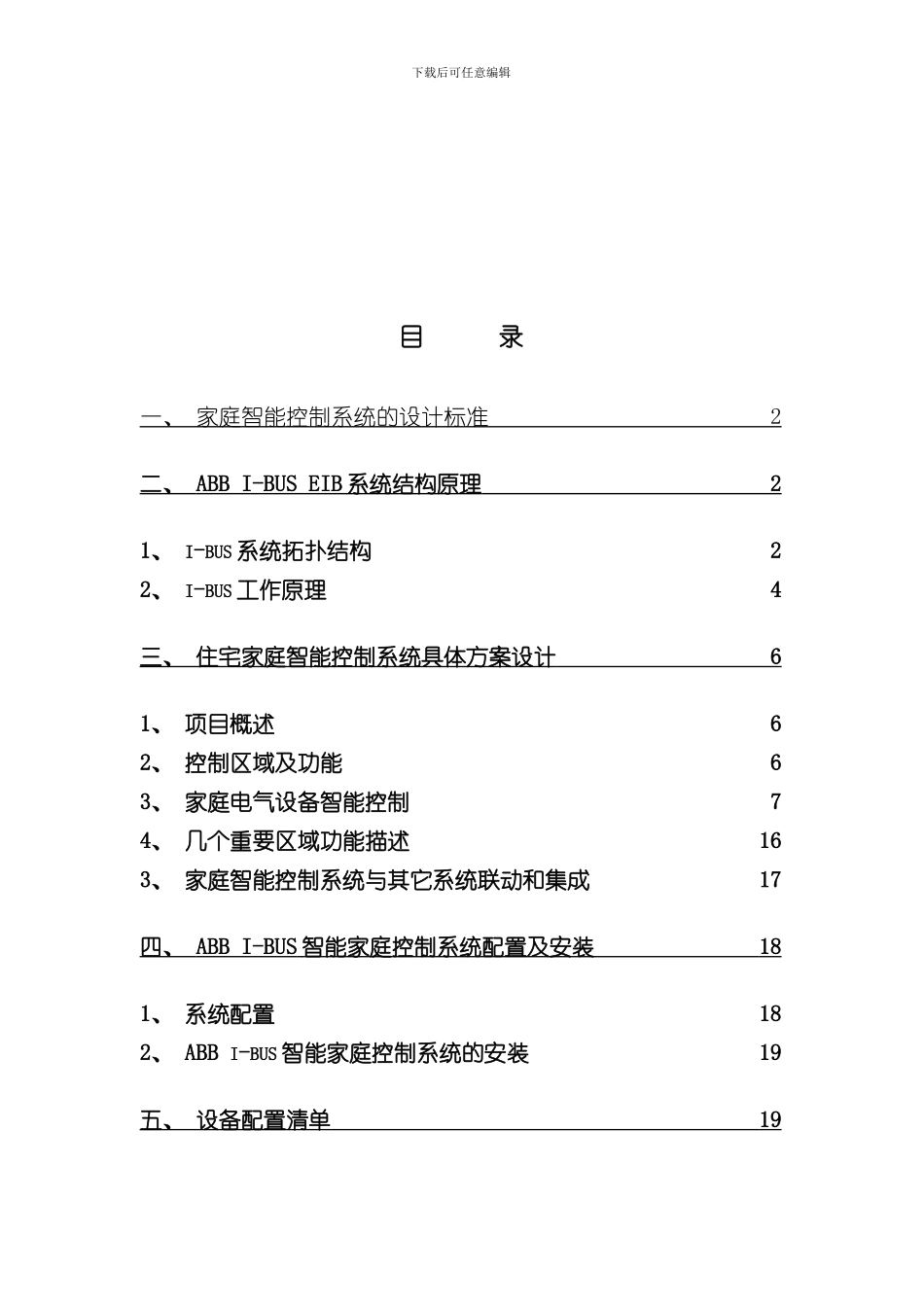

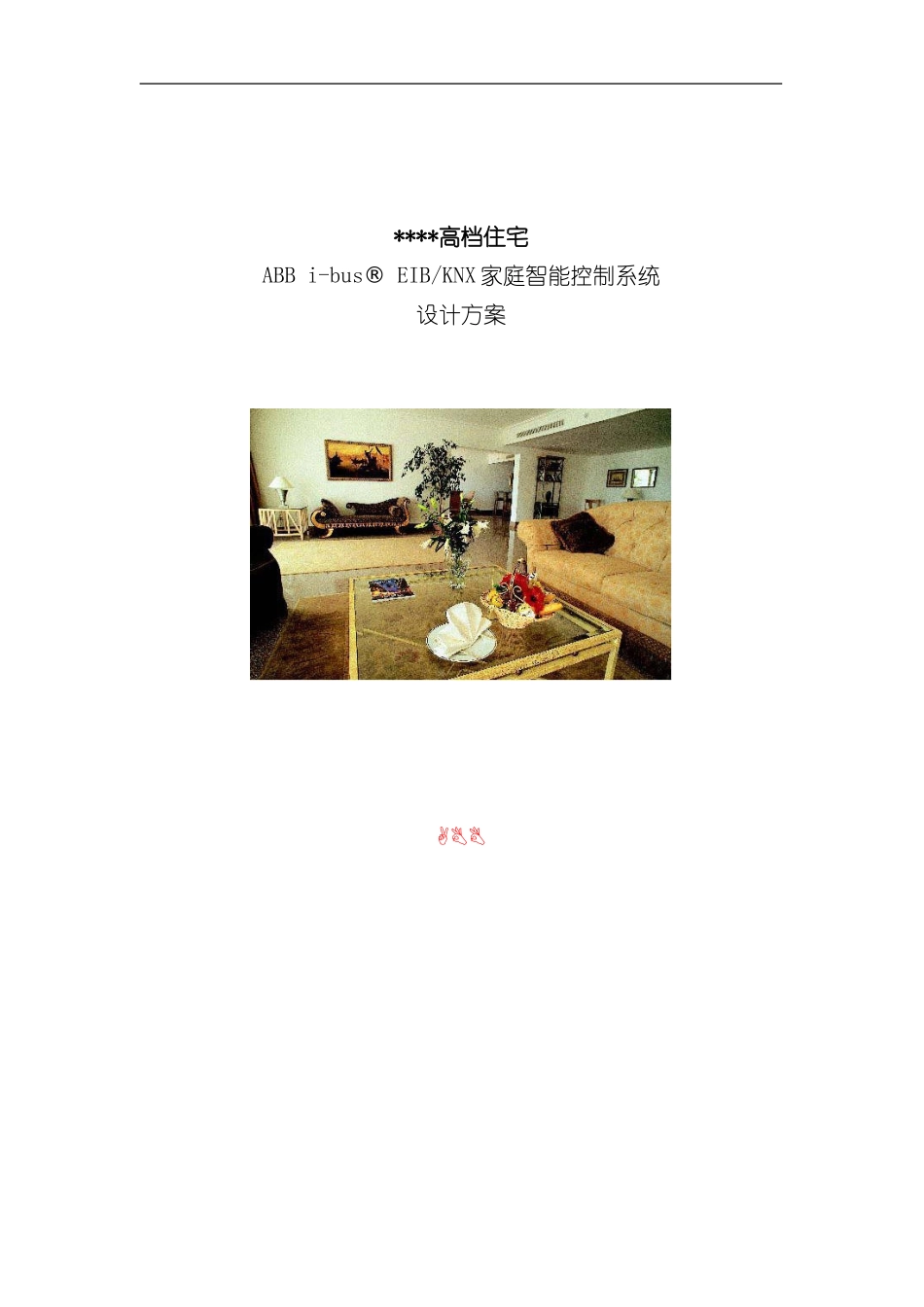

****高档住宅ABB i-bus® EIB/KNX 家庭智能控制系统设计方案下载后可任意编辑目 录一、 家庭智能控制系统的设计标准 2 二、 ABB I-BUS EIB 系统结构原理 2 1、 I-BUS 系统拓扑结构22、 I-BUS 工作原理4三、 住宅家庭智能控制系统具体方案设计 6 1、 项目概述62、 控制区域及功能63、 家庭电气设备智能控制74、 几个重要区域功能描述163、 家庭智能控制系统与其它系统联动和集成17四、 ABB I-BUS 智能家庭控制系统配置及安装 18 1、 系统配置182、 ABB I-BUS 智能家庭控制系统的安装19五、 设备配置清单 19 下载后可任意编辑六、 主要设备元器件功能技术介绍及图片 19 一、 家庭智能控制系统的设计标准家庭智能控制系统采纳ABB i-bus EIB智能控制系统完成方案设计。 ABB i-bus智能系统为EIB标准, EIB即欧洲安装总线标准, ABB公司为此标准的创立者和提倡者。ABB i-bus EIB系统属于FCS的范畴, 此系统从研发使用至今, 已经成功使用近20年, 现已被广泛应用于智能建筑、 现代住宅中的灯光、 窗帘、 温度、 AV设备、 安防等设备的智能控制。本设计方案主要参照以下设计标准:  EIBA 标准 GB50258-96 (电气装置安装工程施工及验收标准) JGJ/T16-92 ( 民用建筑电气设计法律规范)  EN50090 ( 欧洲电工标准)  ABB i-bus EIB 设计手册二、 ABB i-bus EIB 系统结构原理ABB公司是世界著名的电气公司, 总部在瑞士苏黎世, 业务遍布全球, 在世界著名企业500强中排名前列。ABB i-bus系统为著下载后可任意编辑名的智能控制系统, 在欧洲已经成功使用20年。产品均为在德国生产和制造。ABB i-bus智能控制系统采纳当前先进的总线制结构, 分散控制方式完成各种控制, 其结构如下: 1、 i-bus 系统拓扑结构i-bus系统的基本构成是线, 线与线之间经过线路耦合器进行连接, 构成一个区域, 区域之间再经过区域耦合器进行连接, 从而构成一个完整的系统。线: 多达64个总线元件经过总线连接可构成最小的总线结构, 称为线。一根线的最大长度为1000米, 两个元件之间的最大距离为700米。在实际应用中, 假如线长需要超过1000米, 采纳中继器或可采纳光纤连接的方式将线长加以扩展。区域: 下载后可任意编辑经过线路耦合器, 最多15条支线可连接成为一个区域, 因此, 一个区域最多可容纳15X64= 960个元件。系统: 经过区域耦合器, 最多15个区域可连接起来, 组成一个...
