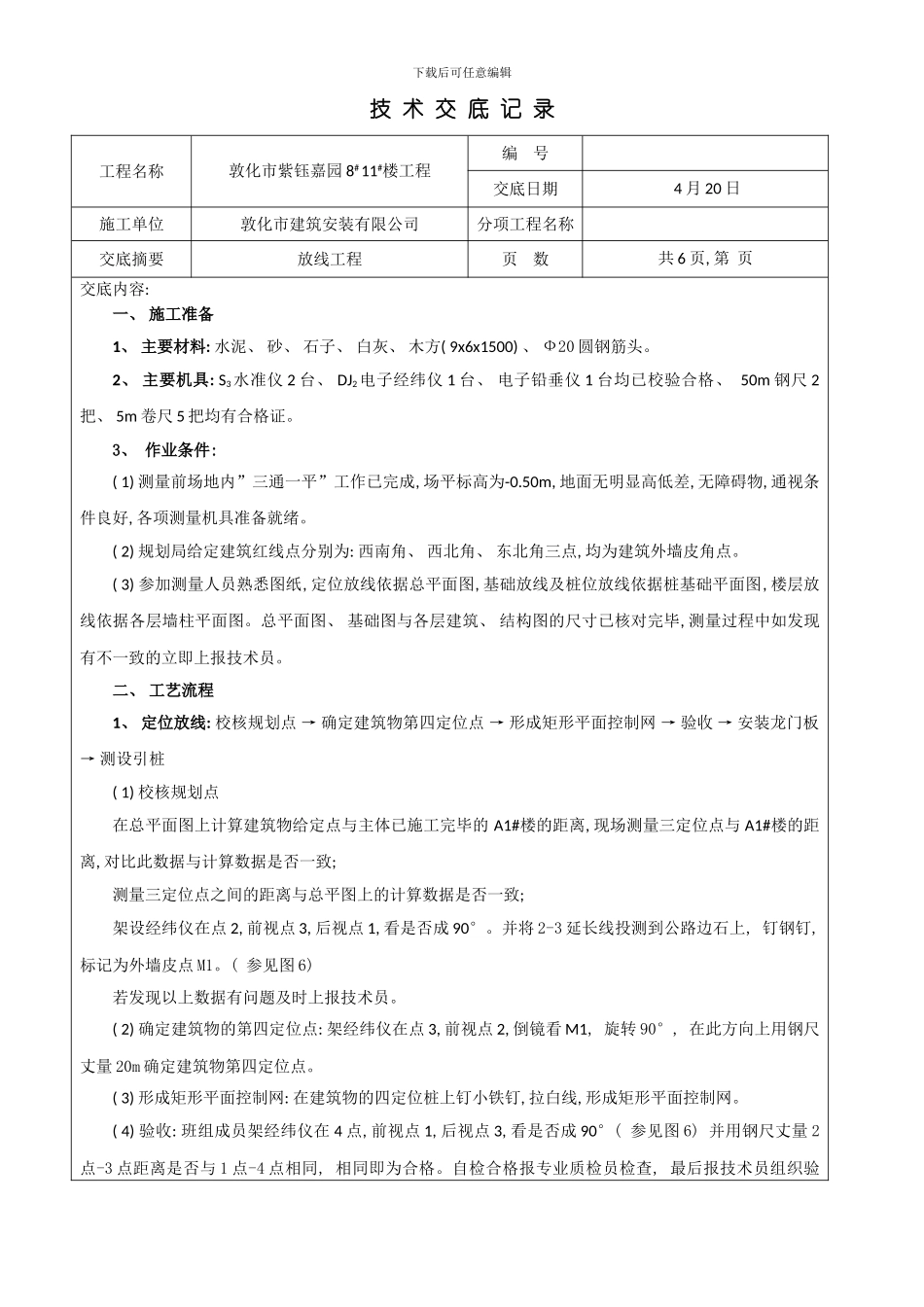

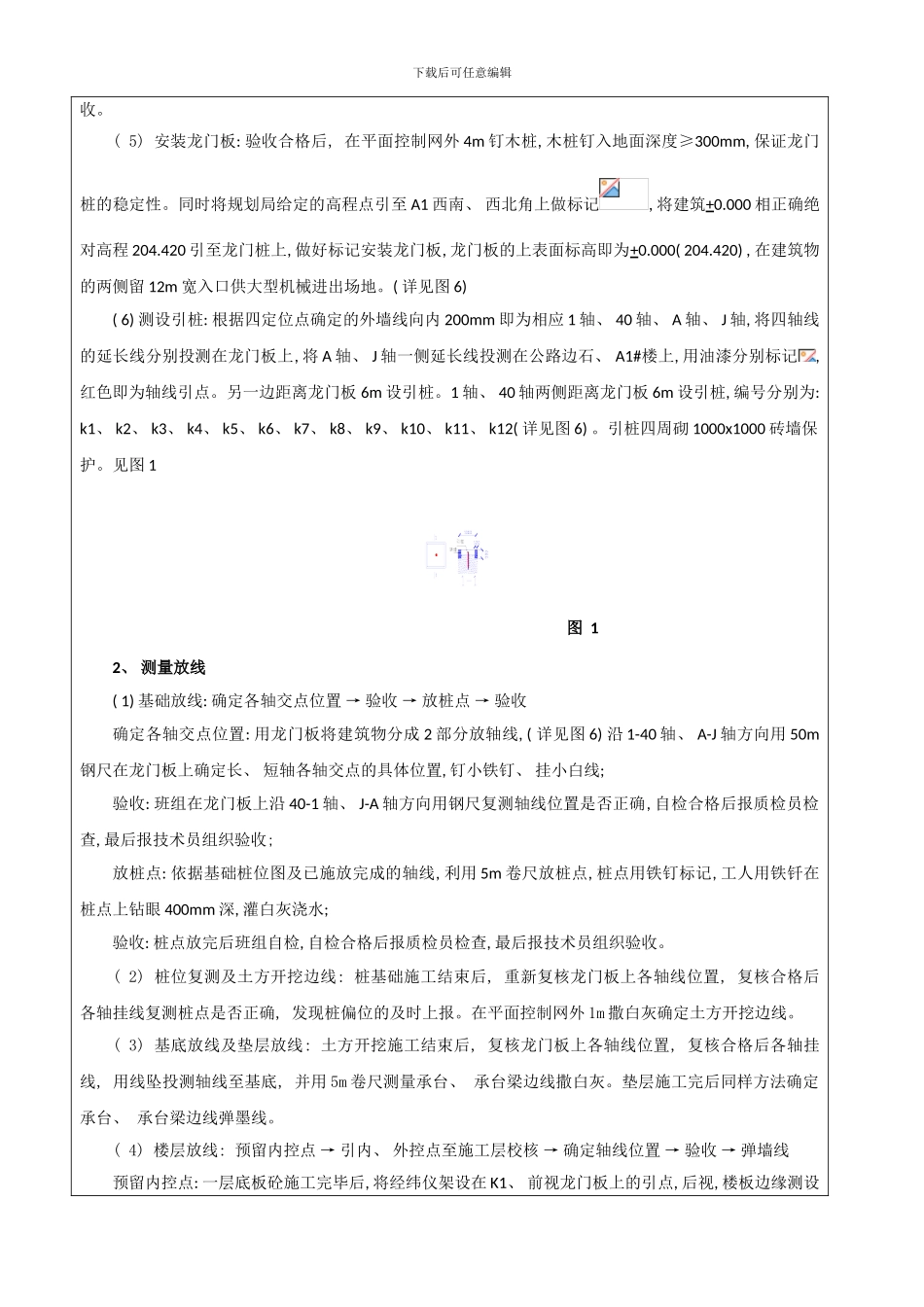

下载后可任意编辑技 术 交 底 记 录工程名称敦化市紫钰嘉园 8# 11#楼工程编 号交底日期 4 月 20 日施工单位敦化市建筑安装有限公司分项工程名称交底摘要放线工程页 数共 6 页, 第 页交底内容: 一、 施工准备1、 主要材料: 水泥、 砂、 石子、 白灰、 木方( 9x6x1500) 、 Ф20 圆钢筋头。2、 主要机具: S3水准仪 2 台、 DJ2电子经纬仪 1 台、 电子铅垂仪 1 台均已校验合格、 50m 钢尺 2把、 5m 卷尺 5 把均有合格证。3、 作业条件: ( 1) 测量前场地内”三通一平”工作已完成, 场平标高为-0.50m, 地面无明显高低差, 无障碍物, 通视条件良好, 各项测量机具准备就绪。( 2) 规划局给定建筑红线点分别为: 西南角、 西北角、 东北角三点, 均为建筑外墙皮角点。( 3) 参加测量人员熟悉图纸, 定位放线依据总平面图, 基础放线及桩位放线依据桩基础平面图, 楼层放线依据各层墙柱平面图。总平面图、 基础图与各层建筑、 结构图的尺寸已核对完毕, 测量过程中如发现有不一致的立即上报技术员。二、 工艺流程1、 定位放线: 校核规划点 → 确定建筑物第四定位点 → 形成矩形平面控制网 → 验收 → 安装龙门板 → 测设引桩( 1) 校核规划点在总平面图上计算建筑物给定点与主体已施工完毕的 A1#楼的距离, 现场测量三定位点与 A1#楼的距离, 对比此数据与计算数据是否一致; 测量三定位点之间的距离与总平图上的计算数据是否一致; 架设经纬仪在点 2, 前视点 3, 后视点 1, 看是否成 90°。并将 2-3 延长线投测到公路边石上, 钉钢钉, 标记为外墙皮点 M1。( 参见图 6) 若发现以上数据有问题及时上报技术员。( 2) 确定建筑物的第四定位点: 架经纬仪在点 3, 前视点 2, 倒镜看 M1, 旋转 90°, 在此方向上用钢尺丈量 20m 确定建筑物第四定位点。( 3) 形成矩形平面控制网: 在建筑物的四定位桩上钉小铁钉, 拉白线, 形成矩形平面控制网。( 4) 验收: 班组成员架经纬仪在 4 点, 前视点 1, 后视点 3, 看是否成 90°( 参见图 6) 并用钢尺丈量 2点-3 点距离是否与 1 点-4 点相同, 相同即为合格。自检合格报专业质检员检查, 最后报技术员组织验下载后可任意编辑收。( 5) 安装龙门板: 验收合格后, 在平面控制网外 4m 钉木桩, 木桩钉入地面深度≥300mm, 保证龙门桩的稳定性。同时将规划局给定的高程点引至 A1 西南、 西北角上...
