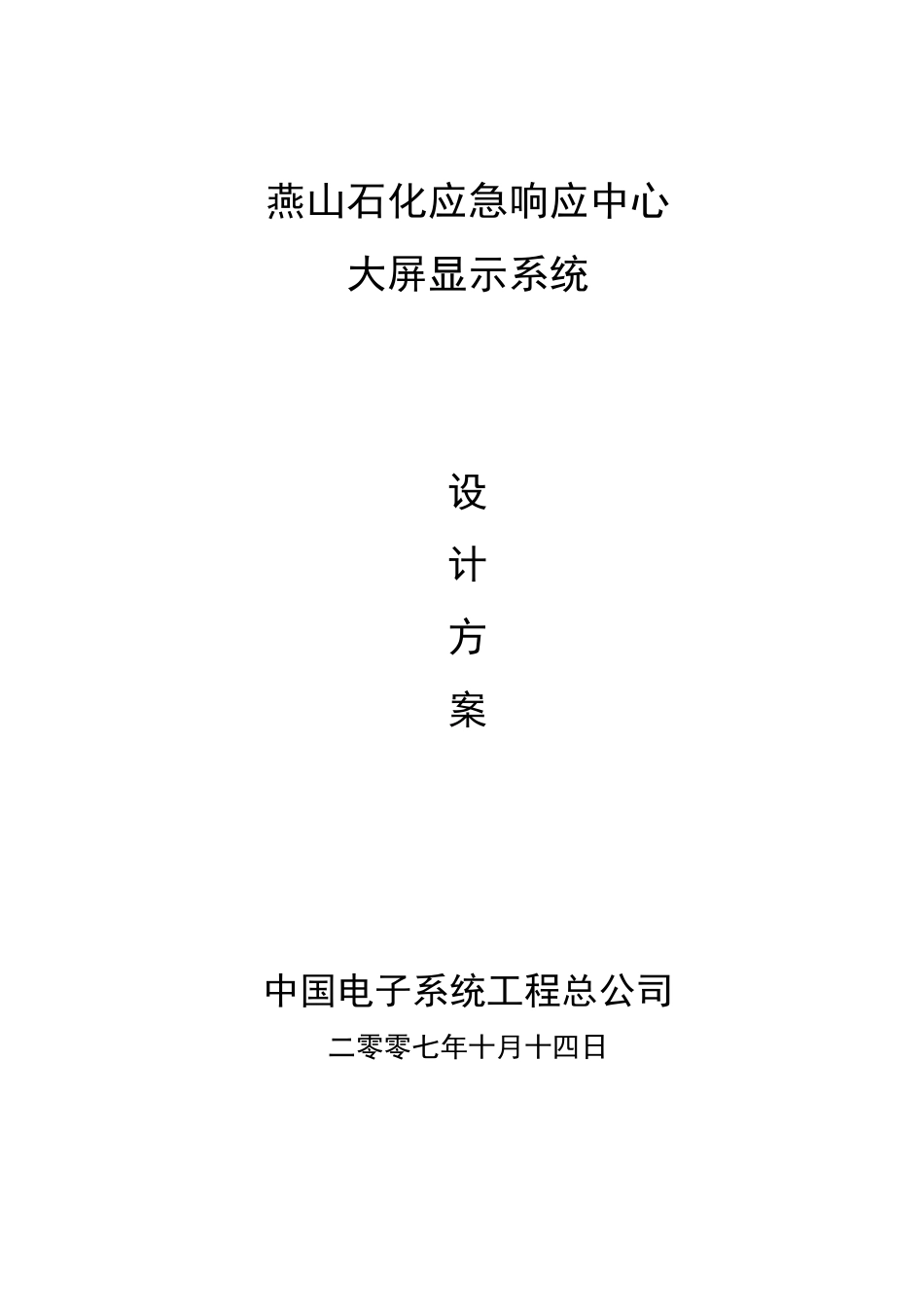

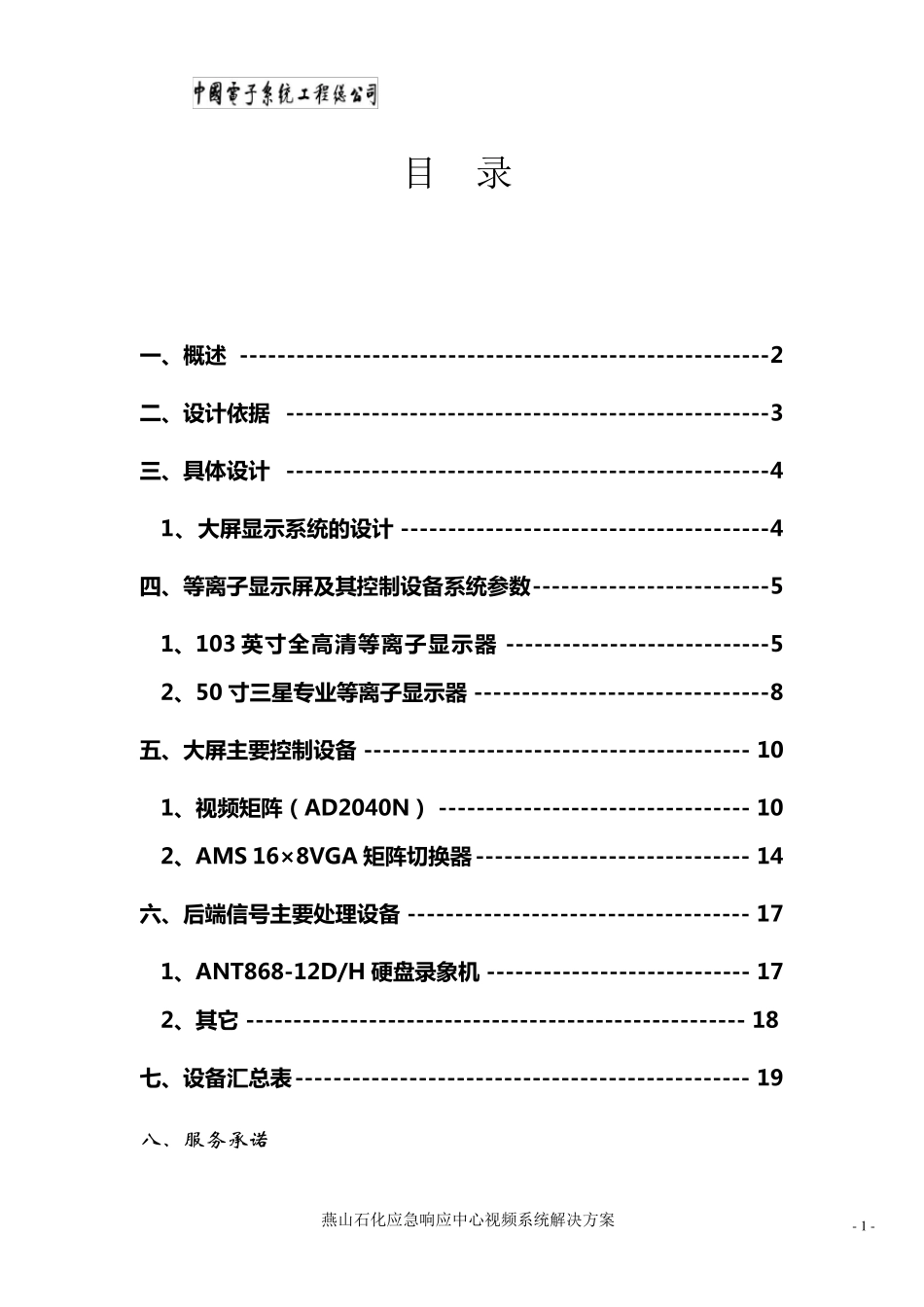

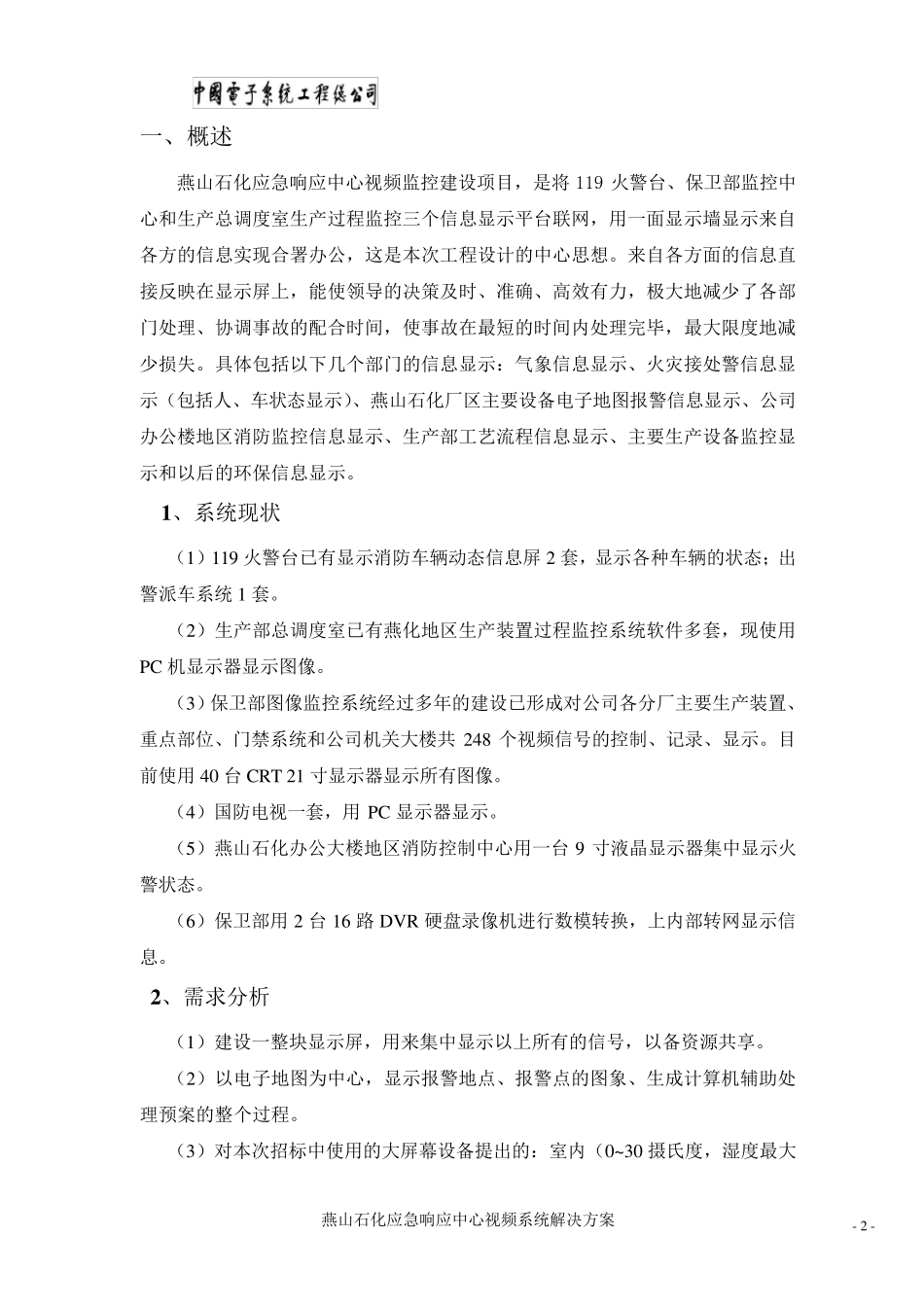

燕山石化应急响应中心 大屏显示系统 设 计 方 案 中国电子系统工程总公司 二零零七年十月十四日 燕山石化应急响应中心视频系统解决方案 - 1 - 目 录 一 、概 述 -------------------------------------------------------- 2 二 、设 计 依 据 --------------------------------------------------- 3 三 、具 体 设 计 --------------------------------------------------- 4 1、大 屏 显 示 系 统 的 设 计 --------------------------------------- 4 四 、等 离 子 显 示 屏 及 其 控 制 设 备 系 统 参 数 ------------------------- 5 1、103 英 寸 全 高 清 等 离 子 显 示 器 ---------------------------- 5 2、50 寸 三 星 专 业 等 离 子 显 示 器 ------------------------------- 8 五 、大 屏 主 要 控 制 设 备 ----------------------------------------- 10 1、视 频 矩 阵 （ AD2040N） --------------------------------- 10 2、AMS 16×8VGA 矩 阵 切 换 器 ----------------------------- 14 六 、后 端 信 号 主 要 处 理 设 备 ------------------------------------ 17 1、ANT868-12D/H 硬 盘 录 象 机 ---------------------------- 17 2、其 它 ----------------------------------------------------- 18 七 、设 备 汇 总 表 ------------------------------------------------ 19 八 、 服 务 承 诺 燕山石化应急响应中心视频系统解决方案 - 2 - 一、概述 燕山石化应急响应中心视频监控建设项目，是将 119 火警台、保卫部监控中心和生产总调度室生产过程监控三个信息显示平台联网，用一面显示墙显示来自各方的信息实现合署办公，这是本次工程设计的中心思想。来自各方面的信息直接反映在显示屏上，能使领导的决策及时、准确、高效有力，极大地减少了各部门处理、协调事故的配合时间，使事故在最短的时间内处理完毕，最大限度地减少损失。具体包括以下几个部门的信息显示：气象信息显示、火灾接处警信息显示（包括人、车状态显示）、燕山石化厂区主要设备电子地图报警信息显示、公司办公楼地区消防监控信息显示、生产部工艺流程信息显示、主要生产设备监控显示和以后的环保信息显示。 1 、系统现状 （1）119 火警台已有显示消防车辆动...
