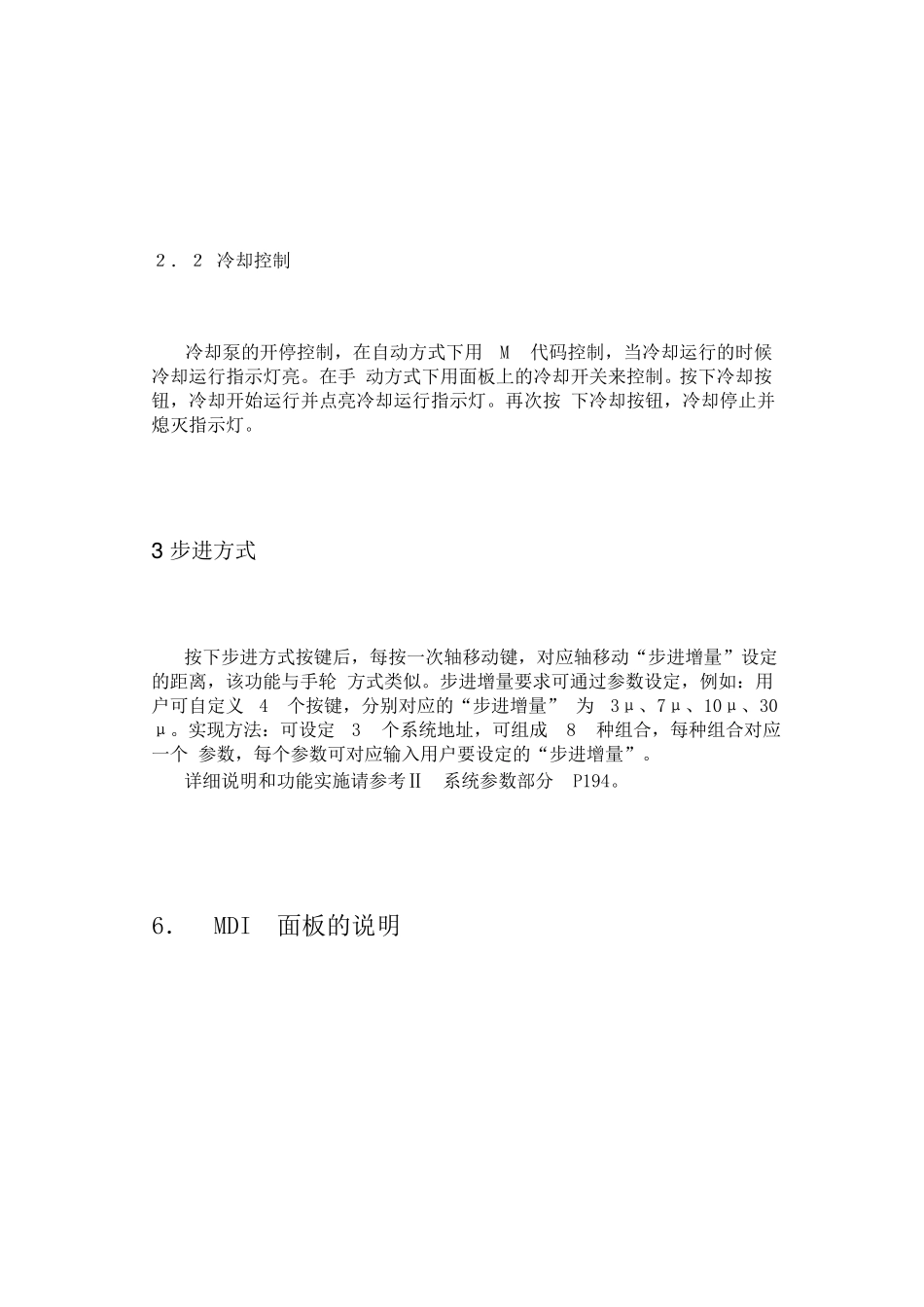

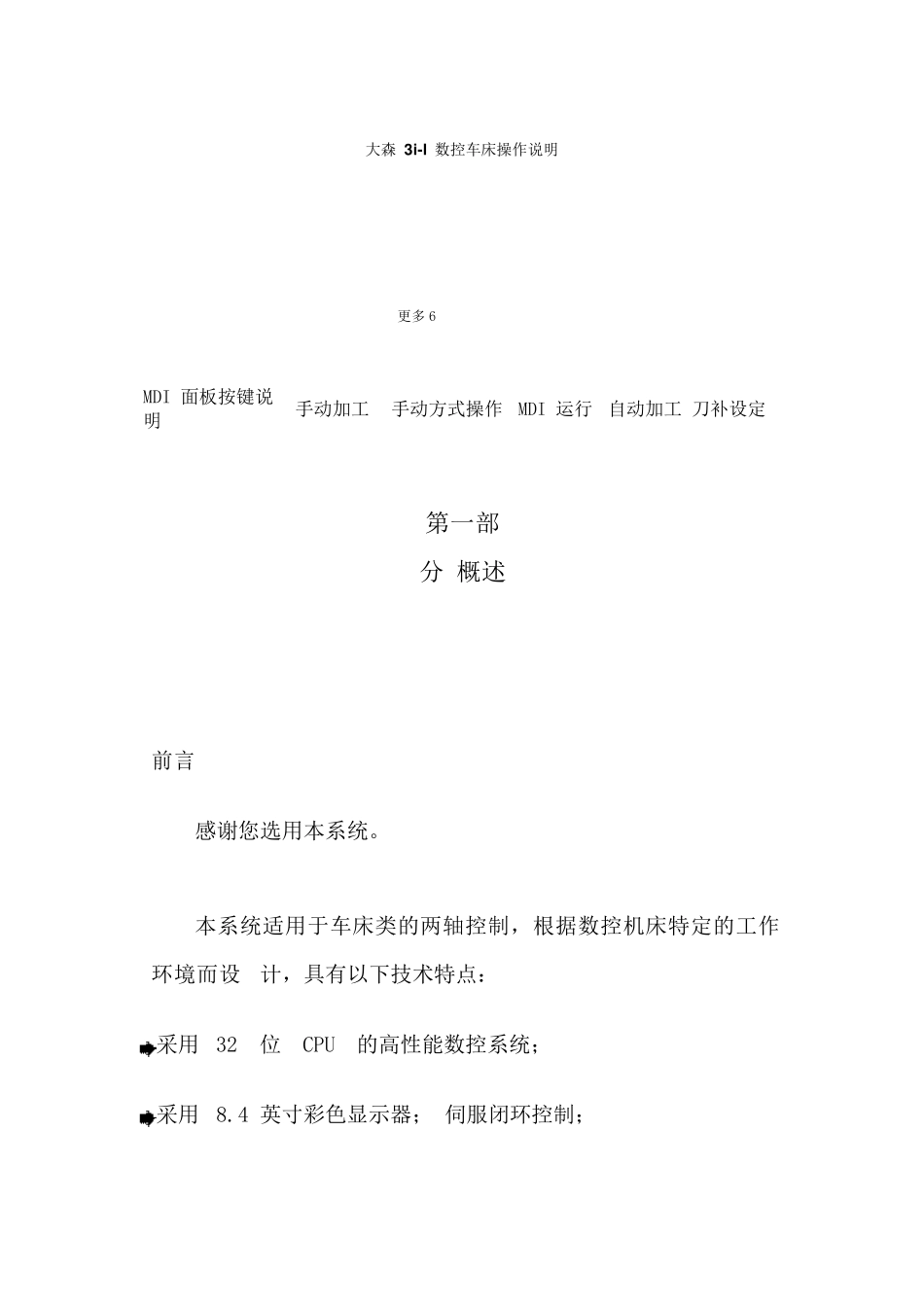

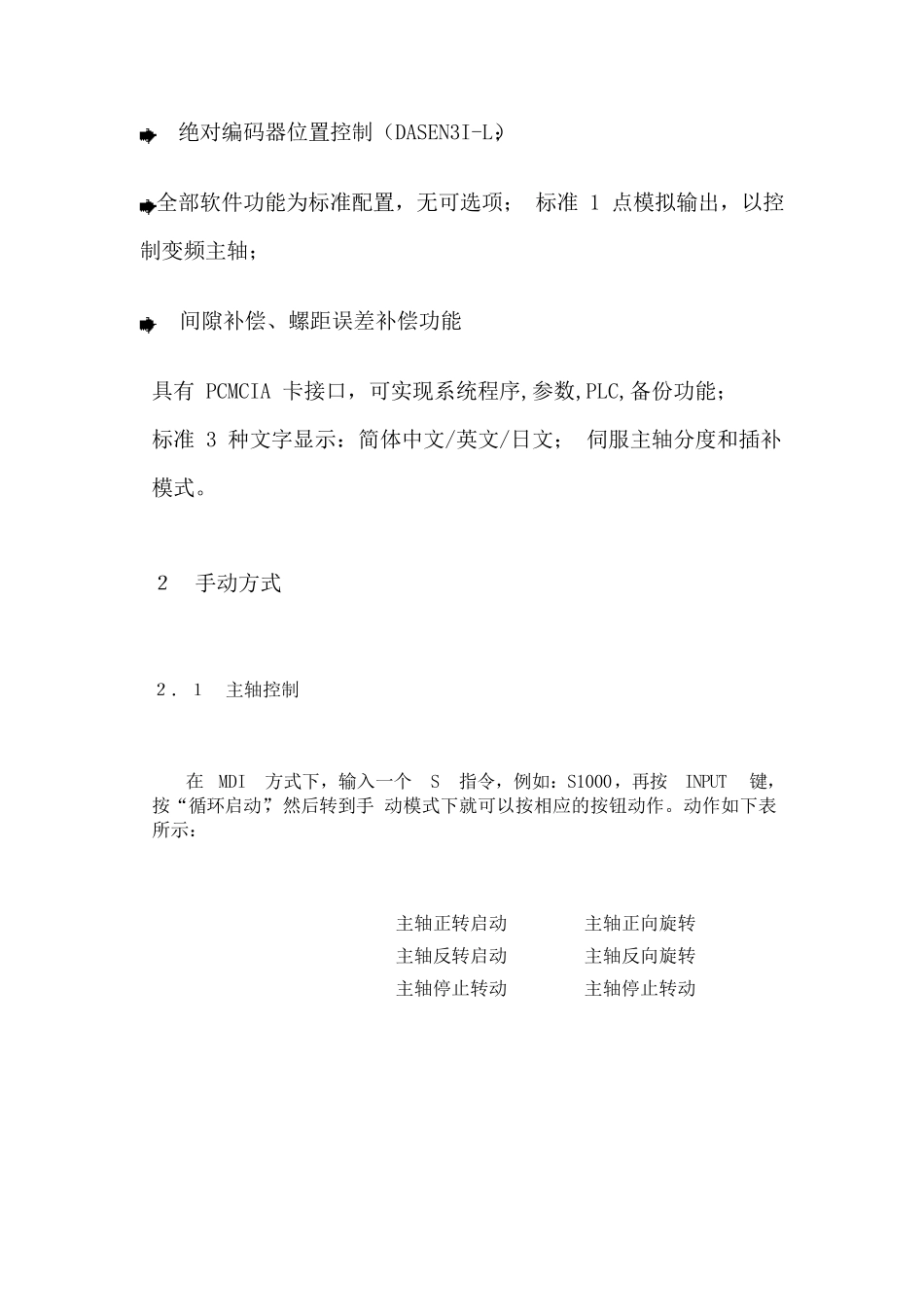

大森 3i-l 数控车床操作说明 更多6 MDI 面板按键说明 手动加工 手动方式操作 MDI 运行 自动加工 刀补设定 第一部分 概述 前言 感谢您选用本系统。 本系统适用于车床类的两轴控制,根据数控机床特定的工作环境而设 计,具有以下技术特点: 采用 32 位 CPU 的高性能数控系统; 采用 8.4 英寸彩色显示器; 伺服闭环控制; 绝对编码器位置控制(DASEN3I-L); 全部软件功能为标准配置,无可选项; 标准 1 点模拟输出,以控制变频主轴; 间隙补偿、螺距误差补偿功能 具有 PCMCIA 卡接口,可实现系统程序,参数,PLC,备份功能; 标准 3 种文字显示:简体中文/英文/日文; 伺服主轴分度和插补模式。 2 手动方式 2.1 主轴控制 在 MDI 方式下,输入一个 S 指令,例如:S1000,再按 INPUT 键,按“循环启动”,然后转到手 动模式下就可以按相应的按钮动作。动作如下表所示: 主轴正转启动 主轴正向旋转 主轴反转启动 主轴反向旋转 主轴停止转动 主轴停止转动 2.2 冷却控制 冷却泵的开停控制,在自动方式下用 M 代码控制,当冷却运行的时候冷却运行指示灯亮。在手 动方式下用面板上的冷却开关来控制。按下冷却按钮,冷却开始运行并点亮冷却运行指示灯。再次按 下冷却按钮,冷却停止并熄灭指示灯。 3 步进方式 按下步进方式按键后,每按一次轴移动键,对应轴移动“步进增量”设定的距离,该功能与手轮 方式类似。步进增量要求可通过参数设定,例如:用户可自定义 4 个按键,分别对应的“步进增量” 为 3μ、7μ、10μ、30μ。实现方法:可设定 3 个系统地址,可组成 8 种组合,每种组合对应一个 参数,每个参数可对应输入用户要设定的“步进增量”。 详细说明和功能实施请参考Ⅱ 系统参数部分 P194。 6. MDI 面板的说明 图(a) 图(b) 注释:图(a)为系统立式面板使用 图(b)为系统卧式面板使用 (1)“MONITOR”/“JOG/AUTO”:按下变成手动(JOG)方式。 “MONITOR” /“JOG/AUTO” + ?“SHIFT”,选中运行程序的自动方式。 (2)“TOOL/PARAM”:用于刀补数据输入和显示刀补值。 “TOOL/PARAM”+ “SHIFT”,选中参数画面。 (3)“EDIT/MDI”:该键按下时,选中 NC 程序编辑方式。 “EDIT/MDI”+“SHIFT”,选中 MDI 方式。 (4)“DIAGN/IN/OUT”:诊断方式,显示 I/O 点的状态和伺服误差。 (5)“SFG”:备用 (6)“FO”:工件...
