大气污染控制工程课程设计实例

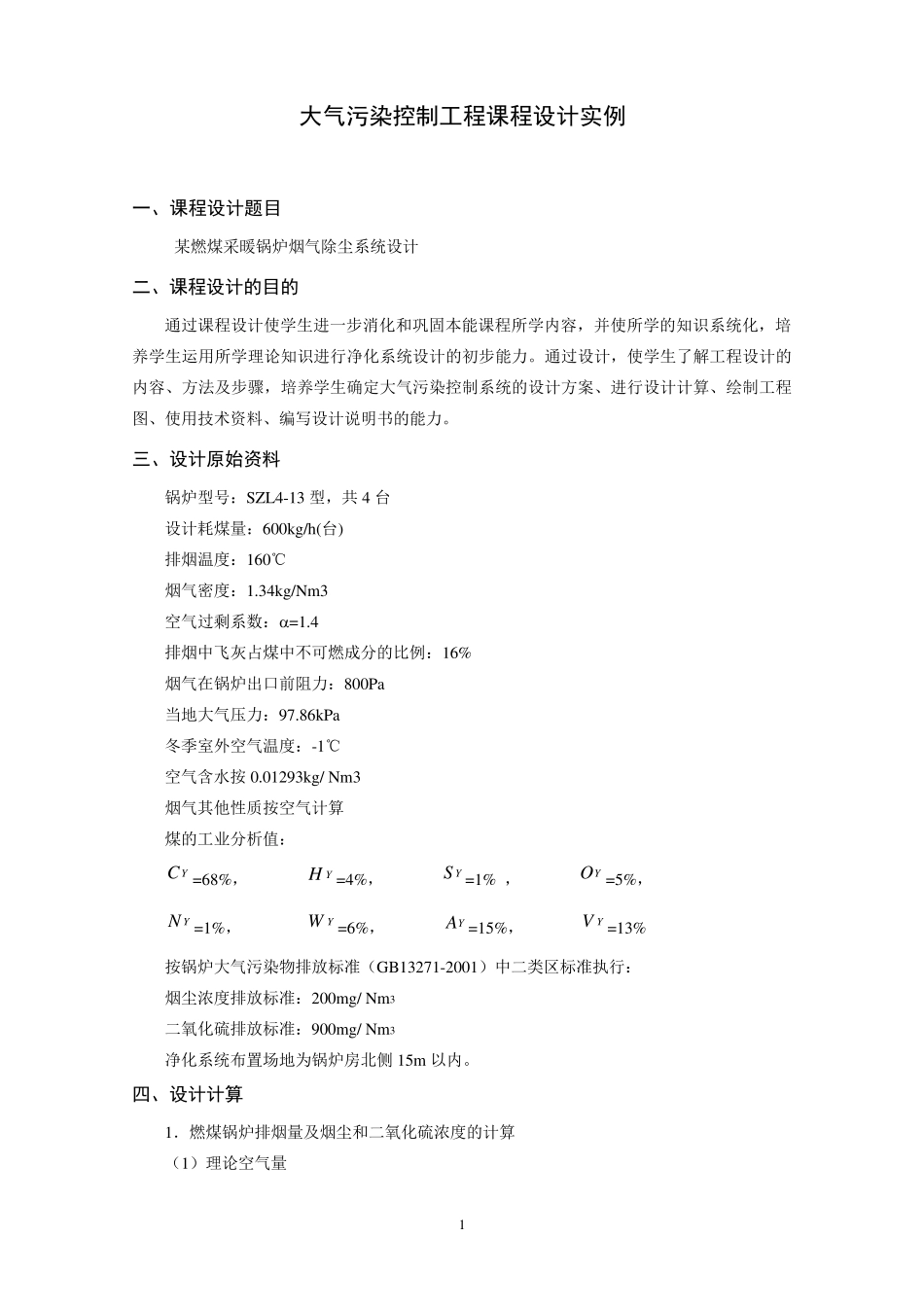

1 大气污染控制工程课程设计实例 一、课程设计题目 某燃煤采暖锅炉烟气除尘系统设计 二、课程设计的目的 通过课程设计使学生进一步消化和巩固本能课程所学内容，并使所学的知识系统化，培养学生运用所学理论知识进行净化系统设计的初步能力。通过设计，使学生了解工程设计的内容、方法及步骤，培养学生确定大气污染控制系统的设计方案、进行设计计算、绘制工程图、使用技术资料、编写设计说明书的能力。 三、设计原始资料 锅炉型号：SZL4-13 型，共4 台 设计耗煤量：600kg/h(台) 排烟温度：160℃ 烟气密度：1.34kg/Nm 3 空气过剩系数：=1.4 排烟中飞灰占煤中不可燃成分的比例：16% 烟气在锅炉出口前阻力：800Pa 当地大气压力：97.86kPa 冬季室外空气温度：-1℃ 空气含水按 0.01293kg/ Nm 3 烟气其他性质按空气计算 煤的工业分析值： YC=68%， YH=4%， YS =1% ， YO =5%， YN=1%， YW=6%， YA =15%， YV=13% 按锅炉大气污染物排放标准（GB13271-2001）中二类区标准执行： 烟尘浓度排放标准：200m g/ Nm 3 二氧化硫排放标准：900m g/ Nm 3 净化系统布置场地为锅炉房北侧 15m 以内。 四、设计计算 1．燃煤锅炉排烟量及烟尘和二氧化硫浓度的计算 （1）理论空气量 2 YYYYaOSHCQ7.07.056.5867.176.4 /kg)(mN3 式中：YC、YH、YS 、YO 分别为煤中各元素所含的质量百分数。 )/(97.6)05.07.001.07.004.056.568.0867.1(76.4'3kgmQNa （2）理论烟气量（设空气含湿量12.93g/m 3N） YaaYYYYsNQQWHSCQ8.079.0016.024.12.11)375.0(867.1 （m 3N/kg） 式中：aQ —理论空气量（m 3N/kg） YW—煤中水分所占质量百分数； YN—N 元素在煤中所占质量百分数 /kg)(m42.701.08.097.679.097.6016.006.024.104.02.11)01.0375.068.0(867.1'N3sQ （3）实际烟气量 assQQQ)1(016.1 （m 3N/kg） 式中： —空气过量系数。 sQ—理论烟气量（m 3N/kg） aQ —理论空气量（m 3N/kg） 烟气流量Q 应以 m 3N/h 计，因此。 sQQ设计耗煤量 /h)（m615060025.10/kg)(m25.1097.6)14.1(016.142.7N3N3设计耗煤量ssQQQ （4） 烟气含尘浓度： sYshQAdC （kg/m 3N） 式中：shd—排烟中飞灰占煤中不可燃成分的百分数； YA —煤中不可燃成分的含量； 3 ...
