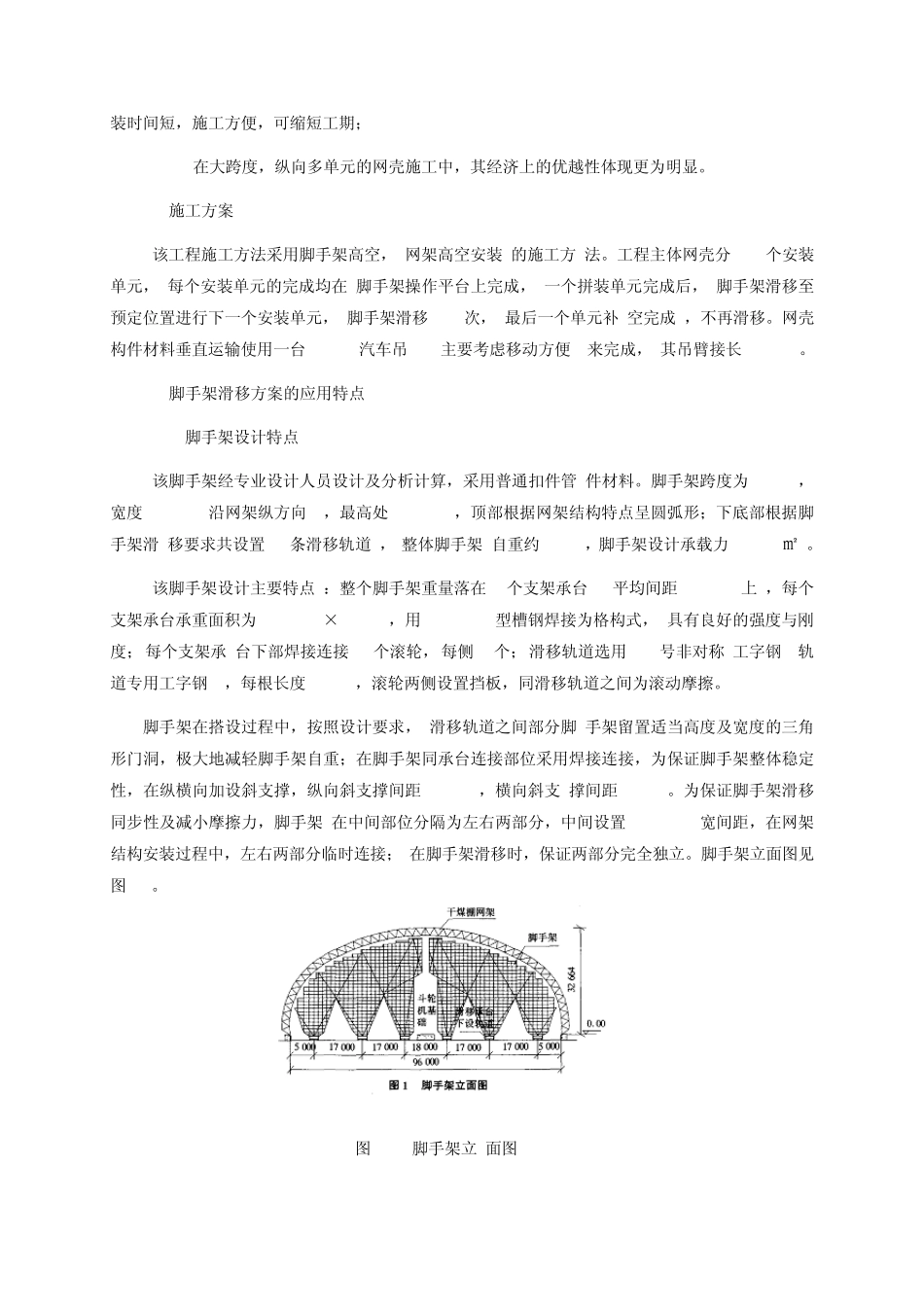

大跨度网壳安装中脚手架滑移法的应用与发展 目前 ， 国内大跨度网壳结构常用的安装方法根据其受力和结 构特点， 一般分为高空散装法、 网壳高空积累滑移法 、 脚手架滑移 法三种方法。这三种方法各有其优越性及缺点。依据工程特点 科学地选择合理的安装工艺对于钢结构质量的保证以及同时达 到安全及经济合理有着重要的意义。该公司在湖南某电厂扩建 工程 2 ×6 0 0 MW 机组干煤棚网壳的高空安装中， 采用了网壳结 构高空安装， 脚手架滑移的施工方法， 它充分发挥了脚手架滑移 的优点而最大程度降低了成本。现就该工程施工中脚手架滑移 方法及特点进行详细的评述。 1 工程概况 该电厂扩建工程设计建设规模为2 ×6 0 0 MW 机组。配套的 干煤棚采用落地式双层三芯圆网壳结构，形式为正放四角锥螺栓 球结点网架结构， 长度 168 m， 跨度 9 6 m( 下弦支座球中心之间) ，壳体高度( 铰点至拱顶) 32.664m， 上弦网格尺寸 4 .0m×4 .0 m， 剖面为三芯圆： 大圆弧半径 R=85.369 m，小圆弧半径 R=38.584m。对边下弦单排支撑， 设计共 9 2个承压平板支座， 同时 为消除抵抗支座处水平推力， 加设 92个水平抗力平板支座。设计采用螺栓球 2957个， 材质 4 5 号钢， 杆件 11574根， 材质 Q 235 钢或 2 0号优质碳素钢， 高强度螺栓采用 4 0 C r 钢 ，钢结构总用钢 量约 875 t ，网架覆盖面积15800m2 。 2 方案选择 2.1 高空散装法 该工程网壳覆盖面积大， 经济与工期要求均不允许搭设满堂脚手架 ， 所以选用满堂脚手架， 高空散装方法显然行不通。 2.2 网壳高空积累滑移法 因本网壳主结构部分设计为螺栓球球结点结构，在施工方案的选择上应尽量避免采用网壳主结构滑移。因此，此方案被最先否决。 2.3 脚手架滑移方案 优越性： 1 ) 网架原位安装， 最大程度地遵循设计意图，不改变 设计的原始受力模型； 2 ) 脚手架为专业人员设计，可进行各种工 况的受力验算，技术上可靠，其安全性、适用性很高； 3 ) 脚手架材 料为国标扣件节点脚手架材料 ，可就地取材( 采用租赁方式获 得) ，现场安装时间短，施工方便，可缩短工期； 4 ) 在大跨度，纵向多单元的网壳施工中，其经济上的优越性体现更为明显。 3 施工方案 该工程施工方法采用脚手架高空， 网架高空安装 的施工方 法。工程主体网壳分 1 5个安装单元， 每个安装单元的完成均...
