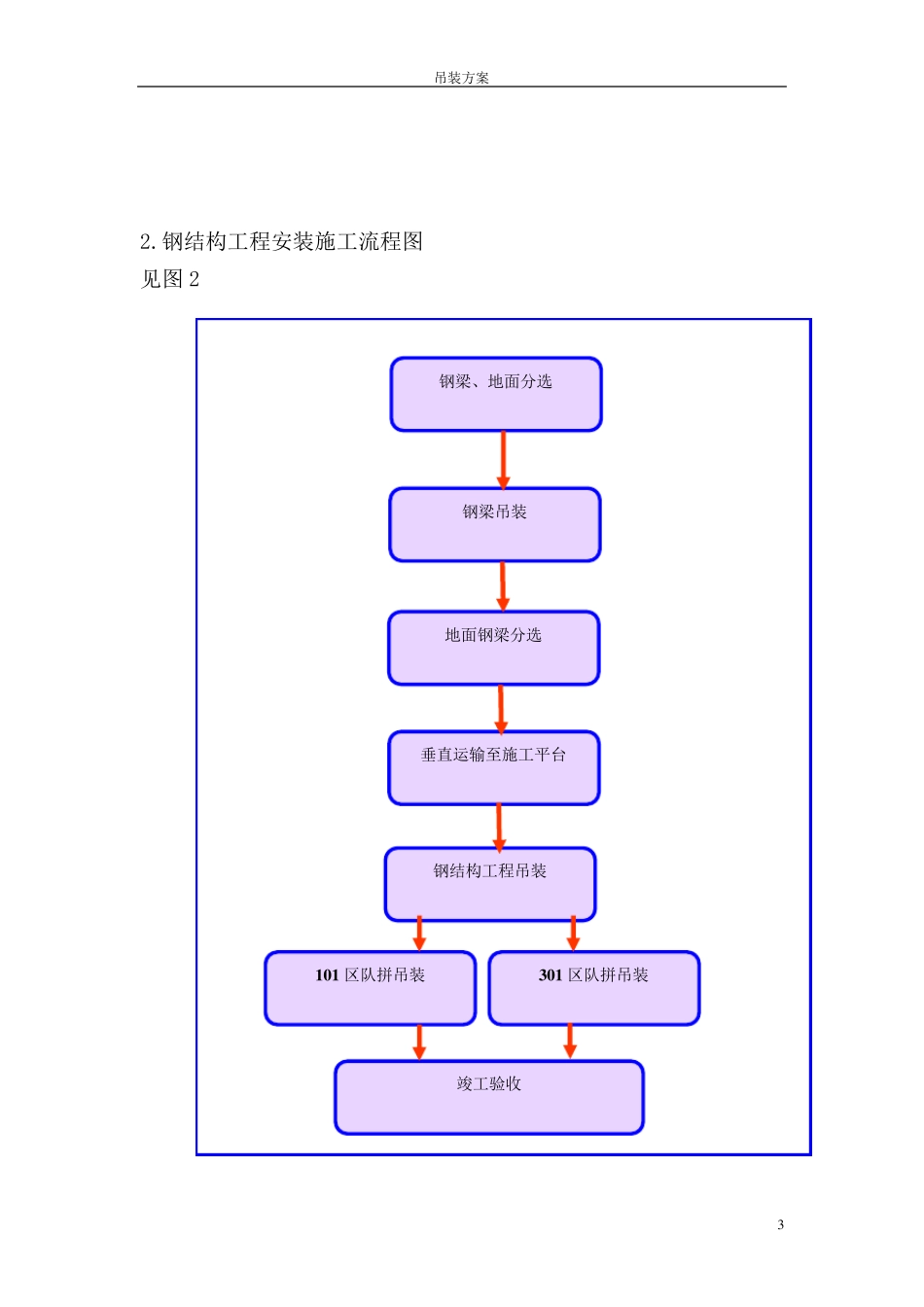

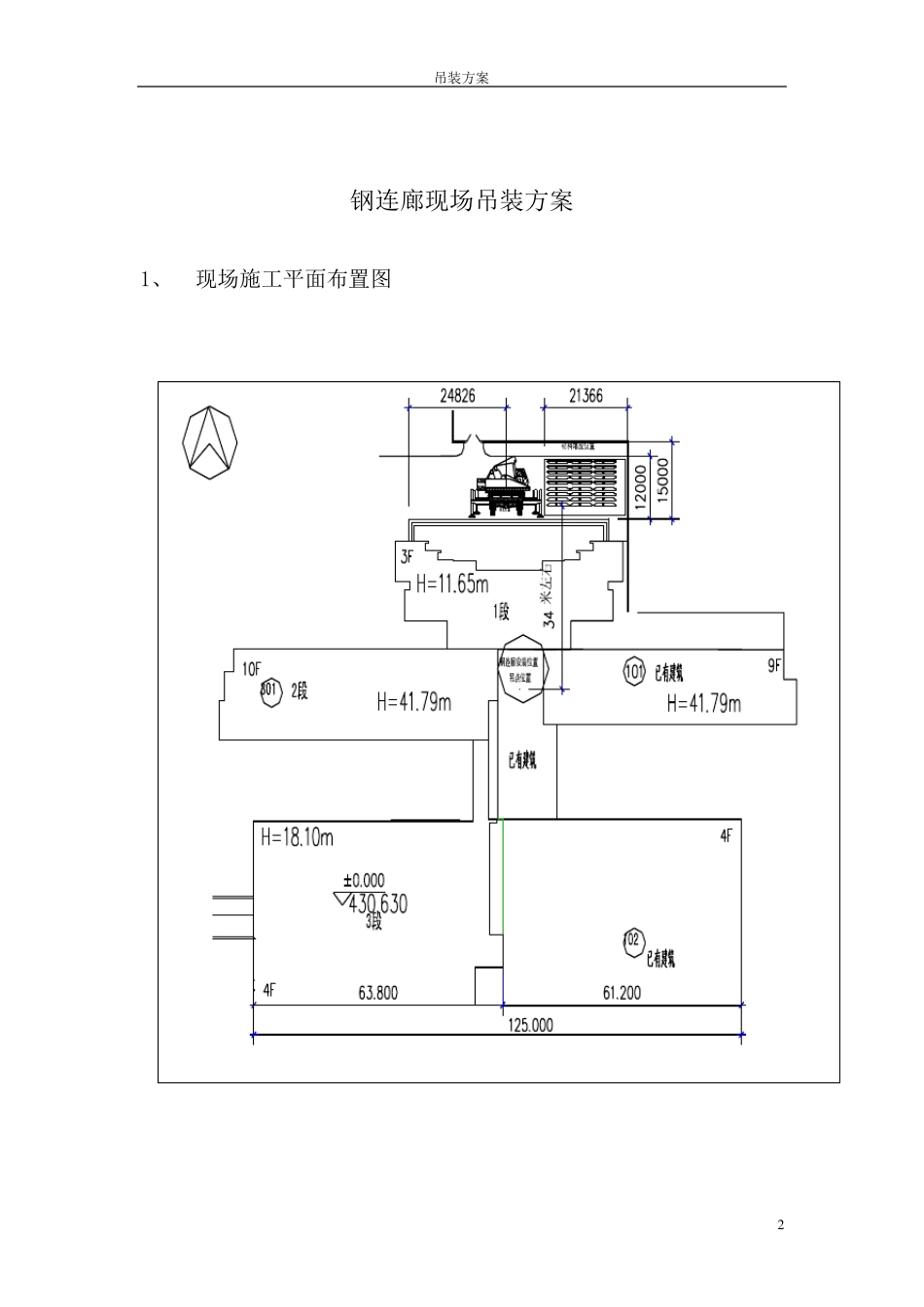

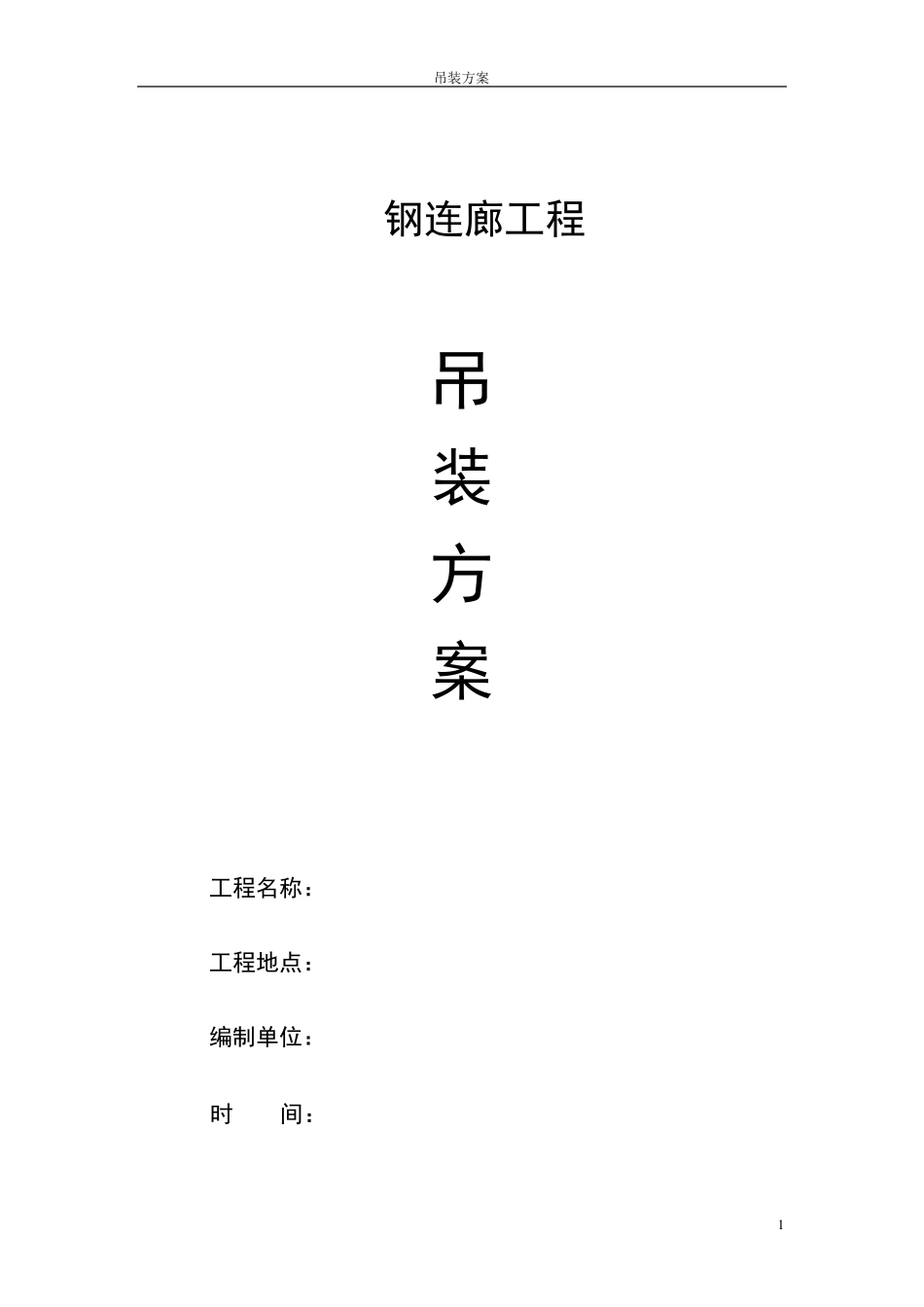

吊装方案 1 钢连廊工程 吊 装 方 案 工程名称： 工程地点： 编制单位： 时 间： 吊装方案 2 钢连廊现场吊装方案 1、 现场施工平面布置图 吊装方案 3 2.钢结构工程安装施工流程图 见图2 钢梁、地面分选 钢梁吊装 地面钢梁分选 垂直运输至施工平台 钢结构工程吊装 1 0 1 区队拼吊装 3 0 1 区队拼吊装 竣工验收 吊装方案 4 3、钢梁的吊装 3.1 吊车的选用根据空中连廊钢结构参数：连廊钢结构长度为18 米，连廊高度最低23 米，最高41.5 米，钢梁重量6.2t。吊车回转半径约35 米。再根据现场勘察、测量，为了吊装过程中不影响周围建筑物的安全，选用一台300 吨吊车吊装可满足吊装要求，吊点选择在主钢梁捆绑吊点距两端点6 米处的两点。根据吊装重量，查表选绳。选用22mm 钢丝绳，其破断拉力总和为k=60T。 因6.2T×6=37.2＜60T×（2）×sin60°=105T（其中6 为安全系数、2 为双吊点2 股钢丝绳、sin60°为吊装角度）故选用此绳安全。 吊装方案 5 3.2 300 吨起重机作业状态主要技术参数表： 起重机作业状态主要技术参数表 吊装方案 6 类 别 项 目 单 位 参 数 主 要 性 能 参 数 最大额定总起重量 t 300 最小额定工作幅度 m 3 转台尾部回转半经(平衡重) mm 5640 最大起重力矩 基本臂 kN.m 9526 最长主臂 kN.m 4675 支腿距离 纵向 m 9.2 横向 m 8.7（6.5） 起升高度 基本臂 m 16.5 最长主臂 m 60.8 最长主臂 + 基本副臂(15m) m 72.9 最长主臂 + 最长副臂(64.5m) m 110 起重臂长度 基本臂 m 15.4 最长主臂 m 61 最长主臂 + 基本副臂(15m) m 76 最长主臂 + 最长副臂m 125.5 吊装方案 7 (64.5m) 副臂安装角 ° 0、 15、30 工 作 速 度 参 数 起重臂变幅时间 起臂 s 90 起重臂伸缩时间 全伸 s 480 全缩 s 480 最大回转速度 r/min 1.7 支腿伸缩时间 水平支腿 同时伸 s 50 同时缩 s 40 垂直支腿 同时伸 s 50 同时缩 s 45 起升速度 （单 绳、第四层） 主起升机构 空 载 m/min 150 副起升机构 空 载 m/min 150 机外辐射 dB（A） ≤118 司机位置处 dB（A） ≤90 3.3 吊装现场布置说明连廊钢结构吊装、现场平面布置非常重要。要求合理使用场地，保证施工道路畅通，安全吊装，便于吊装指挥。吊装现场周围无脚手架，基础验收合格。 3.4 吊装前准备工作：吊装前技术...
