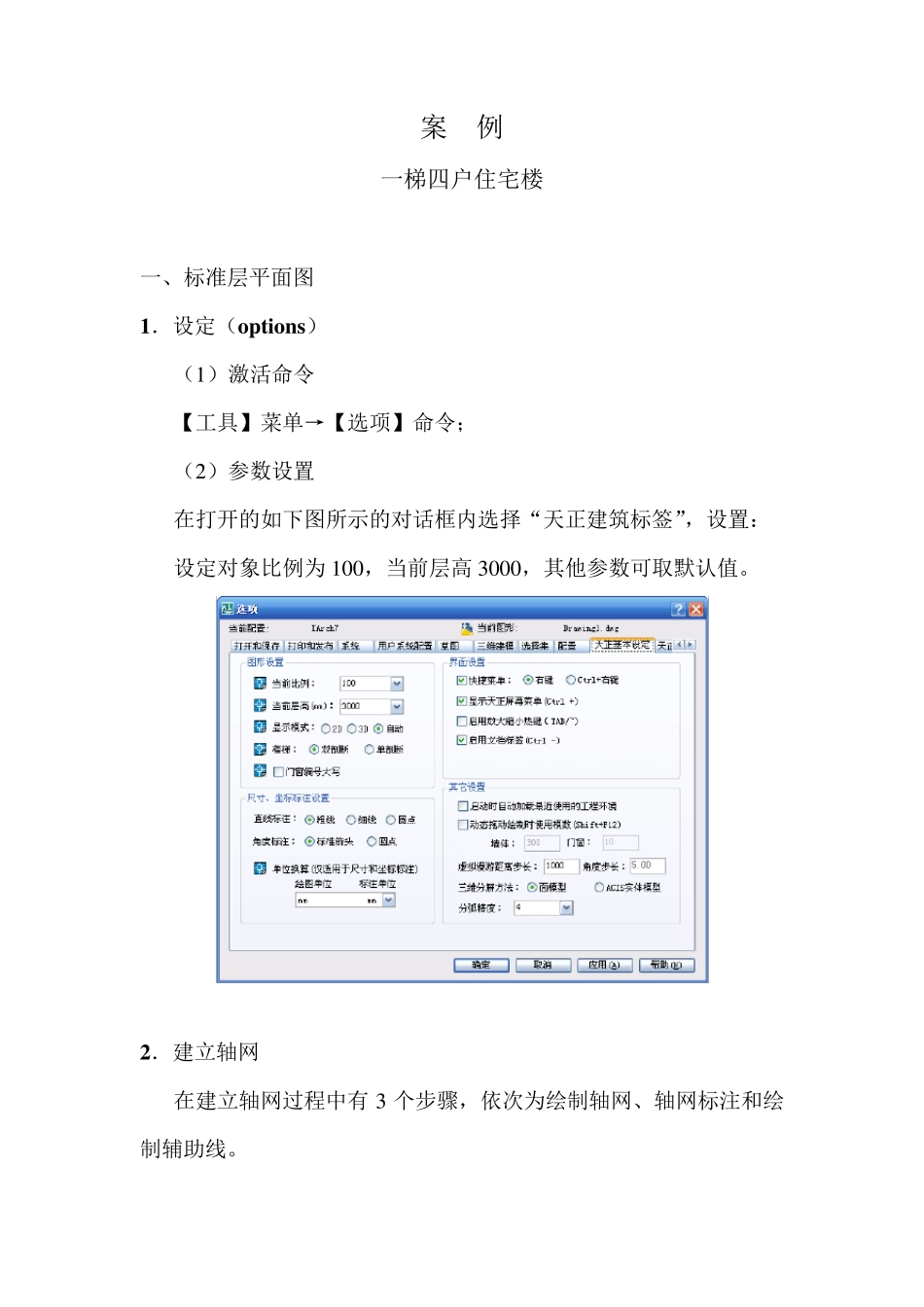

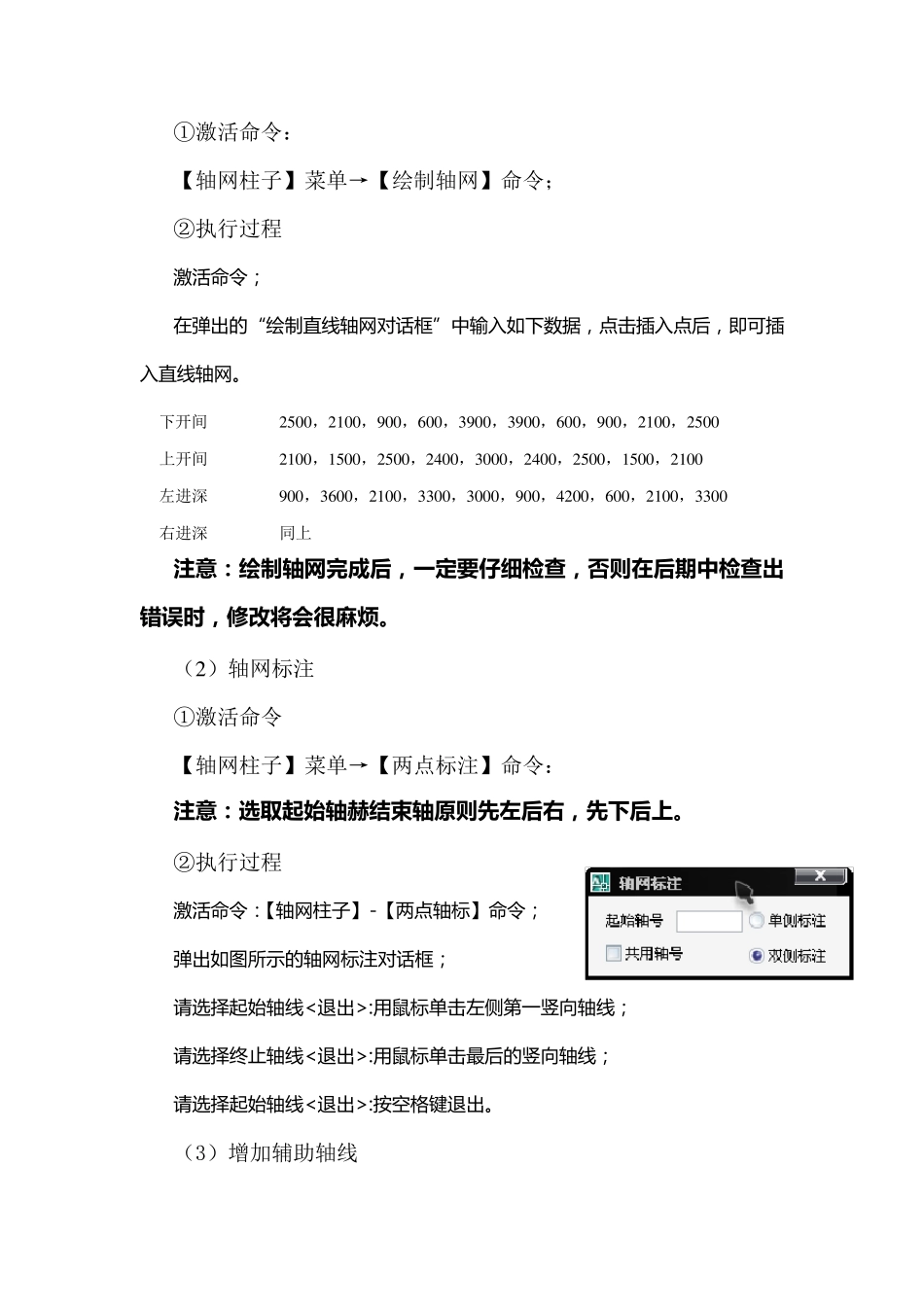

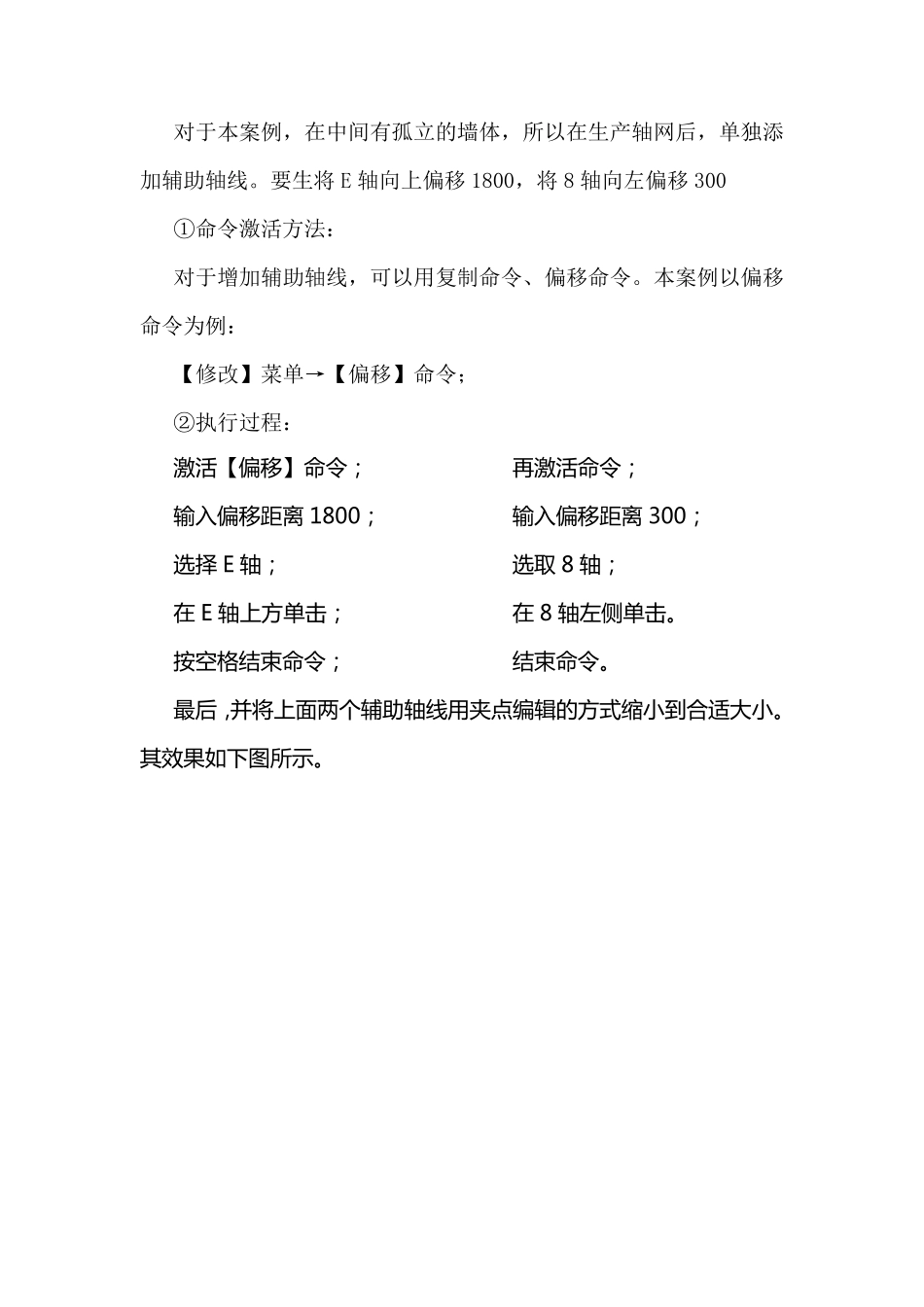

案 例 一梯四户住宅楼 一、标准层平面图 1．设定（options） （1 ）激活命令 【工具】菜单→【选项】命令； （2 ）参数设置 在打开的如下图所示的对话框内选择“天正建筑标签”，设置： 设定对象比例为 1 0 0 ，当前层高 3 0 0 0 ，其他参数可取默认值。 2．建立轴网 在建立轴网过程中有 3 个步骤，依次为绘制轴网、轴网标注和绘制辅助线。 ①激活命令： 【轴网柱子】菜单→【绘制轴网】命令； ②执行过程 激 活 命 令 ； 在 弹 出 的 “绘制直线轴网对话框”中输入如下数据，点击插入点后，即可插入直线轴网。 下开间 2 5 0 0 ，2 1 0 0 ，9 0 0 ，6 0 0 ，3 9 0 0 ，3 9 0 0 ，6 0 0 ，9 0 0 ，2 1 0 0 ，2 5 0 0 上开间 2 1 0 0 ，1 5 0 0 ，2 5 0 0 ，2 4 0 0 ，3 0 0 0 ，2 4 0 0 ，2 5 0 0 ，1 5 0 0 ，2 1 0 0 左进深 9 0 0 ，3 6 0 0 ，2 1 0 0 ，3 3 0 0 ，3 0 0 0 ，9 0 0 ，4 2 0 0 ，6 0 0 ，2 1 0 0 ，3 3 0 0 右进深 同上 注 意 ： 绘 制 轴 网 完 成 后 ， 一 定 要 仔 细 检 查 ， 否 则 在 后 期 中 检 查 出错 误 时 ， 修 改 将 会 很 麻 烦 。 （2 ）轴网标注 ①激活命令 【轴网柱子】菜单→【两点标注】命令： 注 意 ： 选取起始轴 赫结束轴 原则 先左后 右， 先下后 上。 ②执行过程 激 活 命 令 ：【轴网柱子】-【两点轴标】命 令 ； 弹 出 如图所示的 轴网标注对话框； 请选择起始轴线<退出 >:用鼠标单击左侧第一竖向轴线； 请选择终止轴线<退出 >:用鼠标单击最后的 竖向轴线； 请选择起始轴线<退出 >:按空格键退出 。 （3）增加辅助轴线 对于本案例，在中间有孤立的墙体，所以在生产轴网后，单独添加辅助轴线。要生将E 轴向上偏移1800，将8 轴向左偏移300 ①命令激活方法： 对于增加辅助轴线，可以用复制命令、偏移命令。本案例以偏移命令为例： 【修改】菜单→【偏移】命令； ②执行过程：激 活 【 偏 移 】 命 令 ； 输 入 偏 移 距 离 1800； 选 择 E 轴 ； 在 E 轴 上 方 单 击 ； 按 空 格 结 束 命 令 ； 再 激 活 命 令 ； 输 入 偏 移 距 离 300； 选 取 8 轴 ； 在 8 轴 左 侧 单 击 。 结 束...
