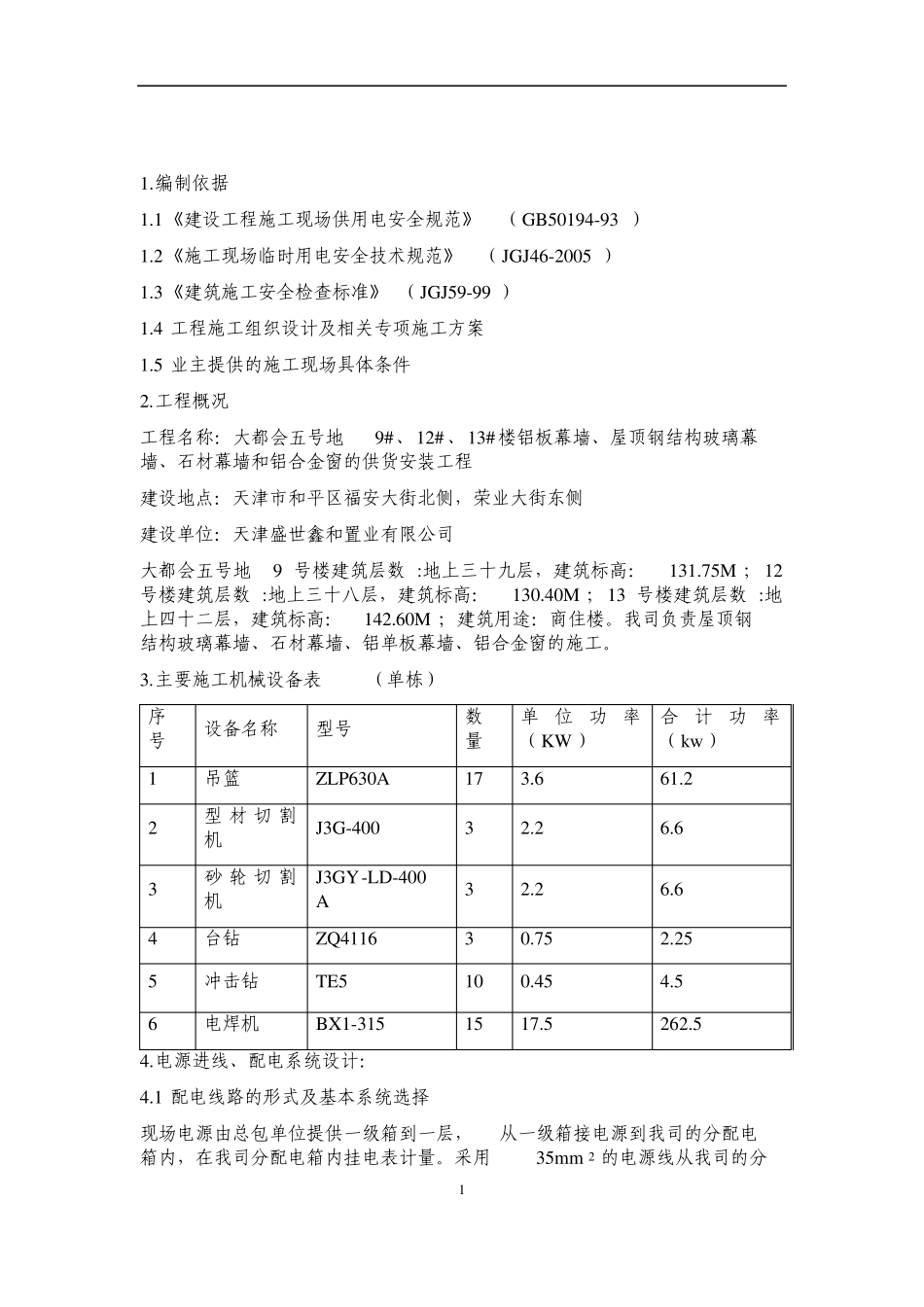

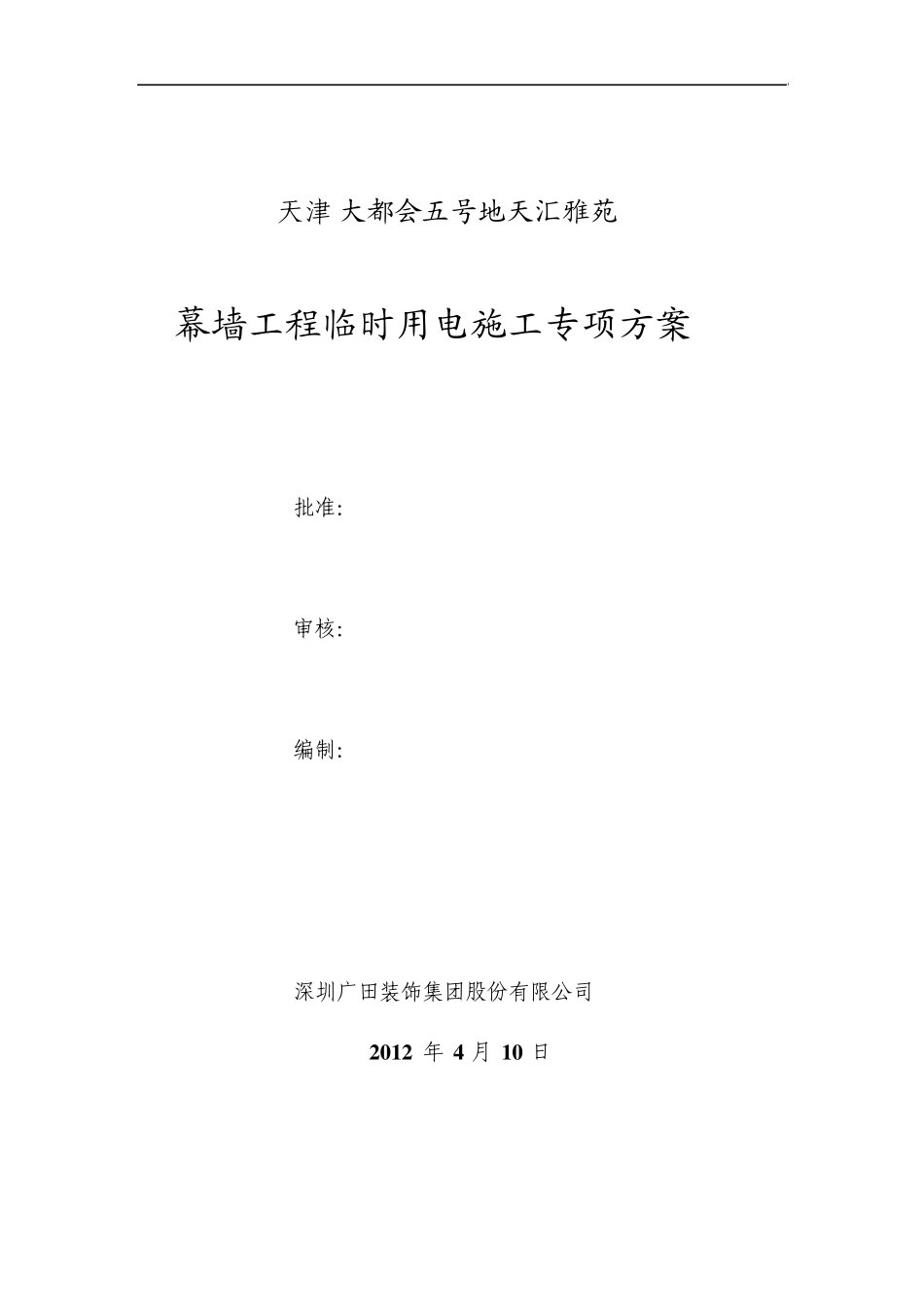

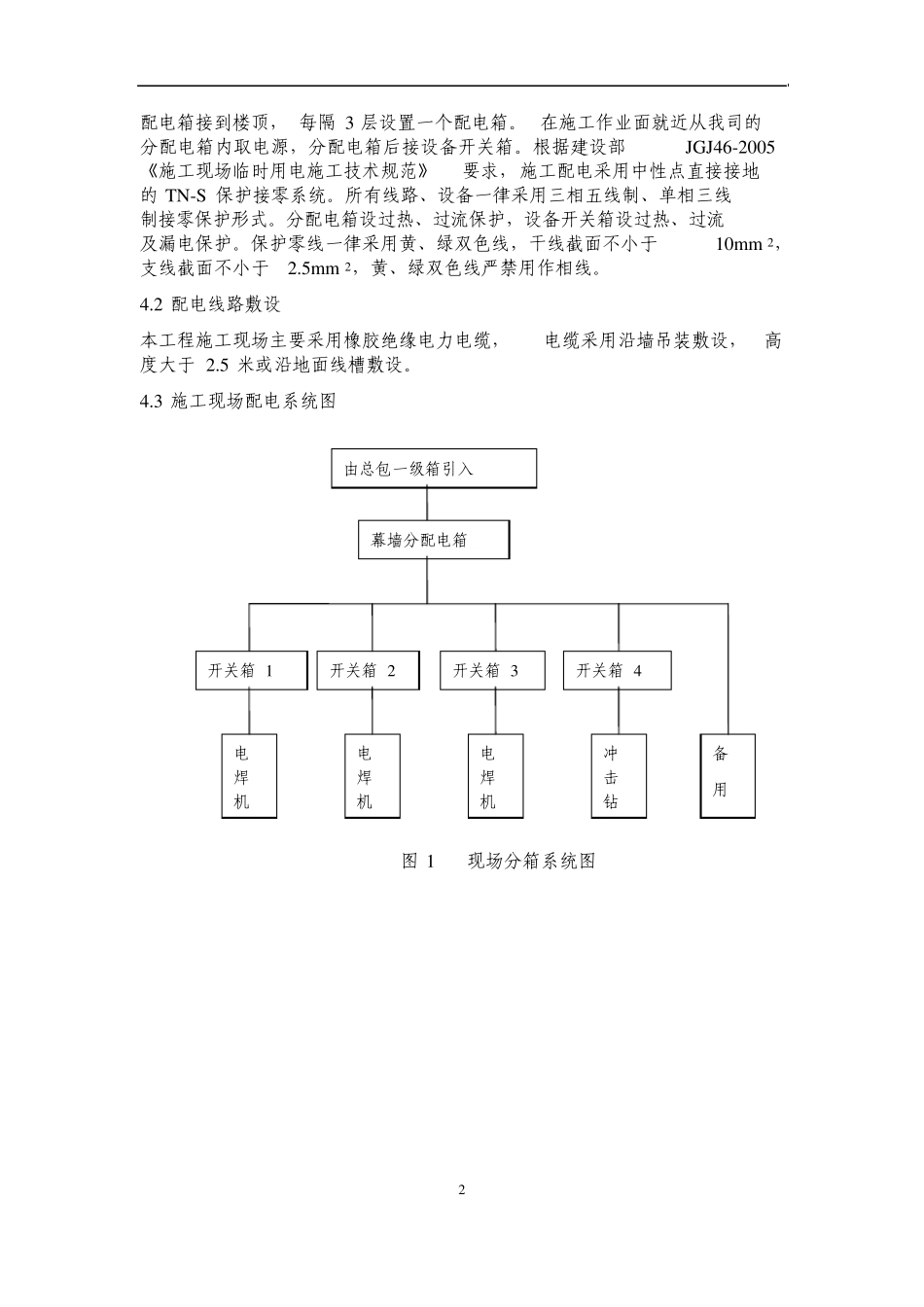

天津大都会五号地天汇雅苑 幕墙工程临时用电施工专项方案 批准： 审核： 编制： 深圳广田装饰集团股份有限公司 2 0 1 2 年 4 月 1 0 日 1 1.编制依据 1.1《建设工程施工现场供用电安全规范》（GB50194-93 ） 1.2《施工现场临时用电安全技术规范》（JGJ46-2005 ） 1.3《建筑施工安全检查标准》（JGJ59-99 ） 1.4 工程施工组织设计及相关专项施工方案 1.5 业主提供的施工现场具体条件 2.工程概况 工程名称：大都会五号地9#、12# 、13# 楼铝板幕墙、屋顶钢结构玻璃幕墙、石材幕墙和铝合金窗的供货安装工程 建设地点：天津市和平区福安大街北侧，荣业大街东侧 建设单位：天津盛世鑫和置业有限公司 大都会五号地9 号楼建筑层数 :地上三十九层，建筑标高：131.75M ；12号楼建筑层数 :地上三十八层，建筑标高：130.40M ；13 号楼建筑层数 :地上四十二层，建筑标高：142.60M ；建筑用途：商住楼。我司负责屋顶钢结构玻璃幕墙、石材幕墙、铝单板幕墙、铝合金窗的施工。 3.主要施工机械设备表 （单栋） 序号 设备名称 型号 数量 单位功率（KW ） 合计功率（kw） 1 吊篮 ZLP630A 17 3.6 61.2 2 型 材 切 割机 J3G-400 3 2.2 6.6 3 砂 轮 切 割机 J3GY-LD-400A 3 2.2 6.6 4 台钻 ZQ4116 3 0.75 2.25 5 冲击钻 TE5 10 0.45 4.5 6 电焊机 BX1-315 15 17.5 262.5 4.电源进线、配电系统设计： 4.1 配电线路的形式及基本系统选择 现场电源由总包单位提供一级箱到一层，从一级箱接电源到我司的分配电箱内，在我司分配电箱内挂电表计量。采用35mm 2 的电源线从我司的分 2 配电箱接到楼顶，每隔3 层设置一个配电箱。在施工作业面就近从我司的分配电箱内取电源，分配电箱后接设备开关箱。根据建设部 JGJ46-2005《施工现场临时用电施工技术规范》要求，施工配电采用中性点直接接地的TN-S 保护接零系统。所有线路、设备一律采用三相五线制、单相三线制接零保护形式。分配电箱设过热、过流保护，设备开关箱设过热、过流及漏电保护。保护零线一律采用黄、绿双色线，干线截面不小于10m m 2，支线截面不小于2.5m m 2，黄、绿双色线严禁用作相线。 4.2 配电线路敷设 本工程施工现场主要采用橡胶绝缘电力电缆，电缆采用沿墙吊装敷设，高度大于 2.5 米或沿地面线槽敷设。 4.3 施工现场配电系统图 图 1 现场分箱系统图 由总包一级箱引入 幕墙分配电箱 ...
