天然地基塔吊基础施工方案

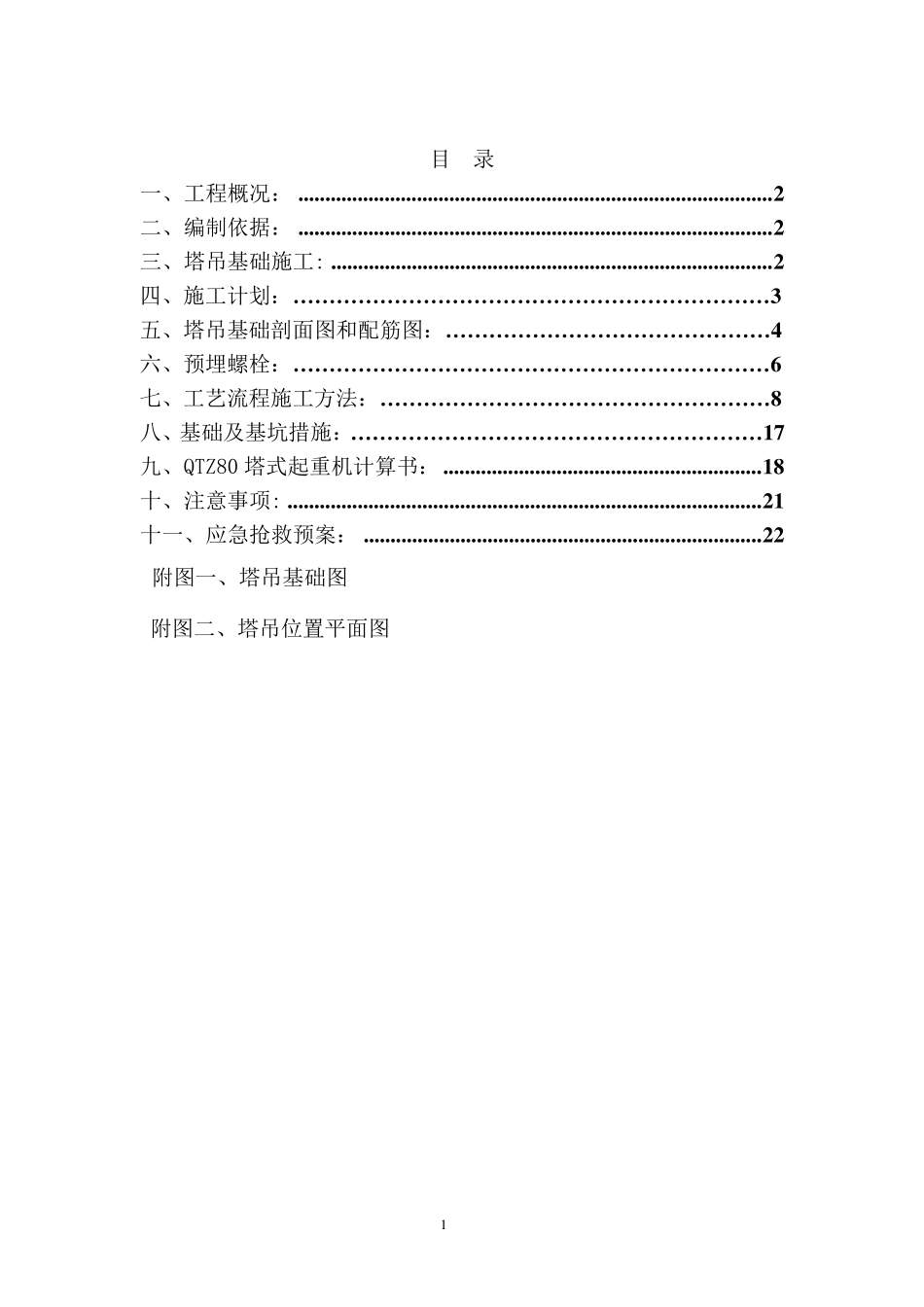

1 目 录 一、工程概况： ........................................................................................ 2 二、编制依据： ........................................................................................ 2 三、塔吊基础施工: .................................................................................. 2 四、施工计划：…………………………………………………………3 五、塔吊基础剖面图和配筋图：………………………………………4 六、预埋螺栓：…………………………………………………………6 七、工艺流程施工方法：………………………………………………8 八、基础及基坑措施：…………………………………………………1 7 九、QTZ80 塔式起重机计算书： ........................................................... 1 8 十、注意事项: ........................................................................................ 2 1 十一、应急抢救预案： .......................................................................... 2 2 附图一、塔吊基础图 附图二、塔吊位置平面图 2 天然地基塔吊基础施工方案 一、工程概况： 长房·时代城20#（北塔）位于长沙市岳麓区玉兰路与桐梓坡西路交叉处，由长沙成城银山房地产开发有限公司筹建，长沙市建筑设计院有限责任公司设计，长沙市富湘建筑工程有限公司承建。本工程总建筑面积为50799.96M²，地下2层 地上 25层 。根 据 现 场 实 际 情 况在 基坑 内 安 装 二 台 QTZ80（5610）型 塔吊，塔吊位于工地南 侧 ，具 体 详 塔吊定 位图 。塔吊安 装 总高 度 为110米 ，旋 转 半 径 为56米 。 二 、编 制 依 据 ： 本计算 书 主 要 依 据 施工图 纸 及 以 下 规 范 及 参 考 文 献 编 制 ：《 塔式 起 重 机 设计规范 》 （GB/T13752-1992 ）、《 地基基础设计规 范 》 （GB50007-2002 ）、《 建筑结构荷载规 范 》 （GB50009-2001）、《 建筑安 全检查标准》 （JGJ59-99）、《 混凝土结构设计规 范 》 （GB50010-2002 ）等编 制 。 三、塔吊基础施工: 根 据 施工现 场 实 际 情 况，结合塔吊说明书 、参 数、基础图 纸 及 本工程勘察报告，在 地下 室基坑 内 23~24轴/A轴布置1台 QTZ80（561...
