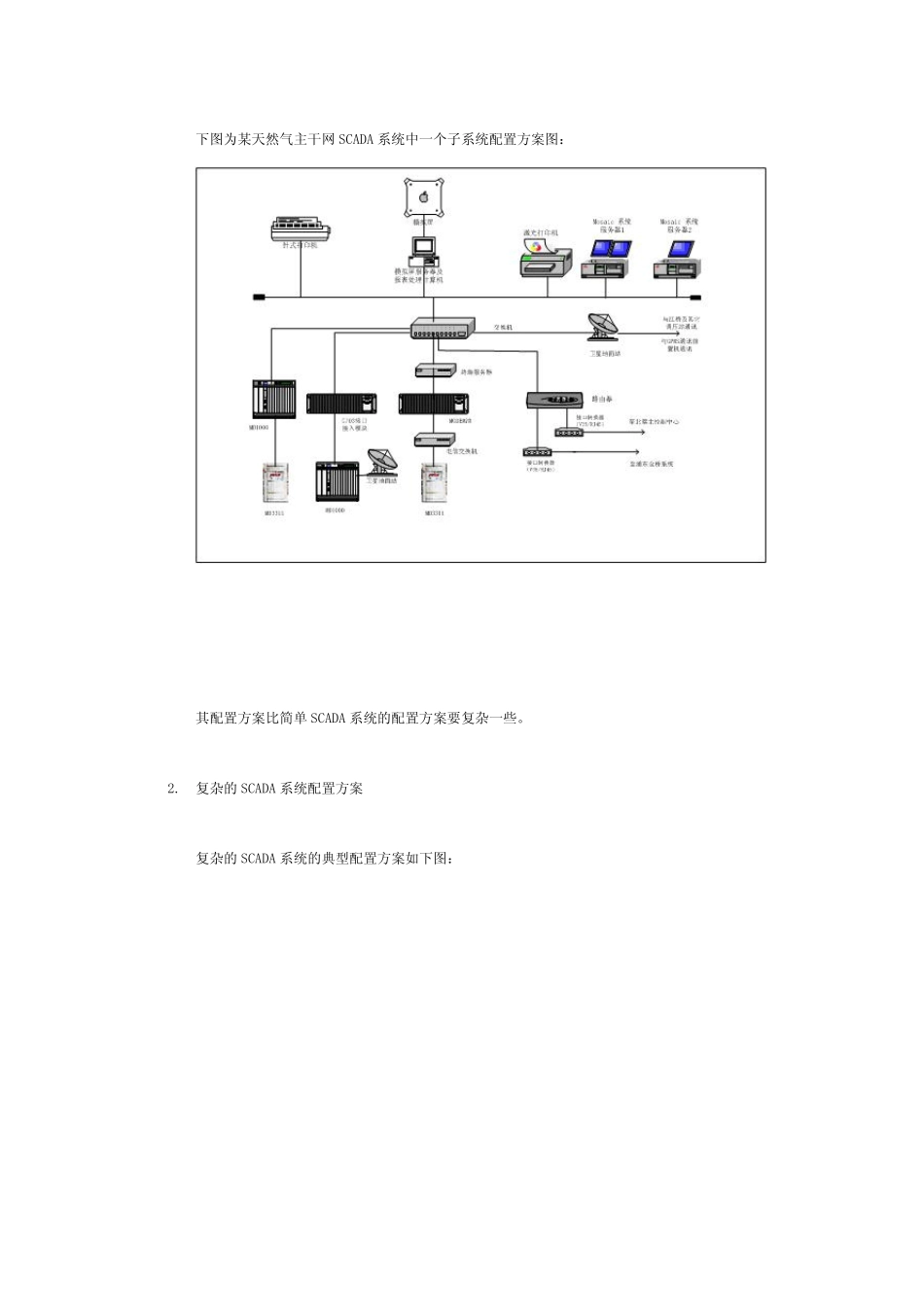

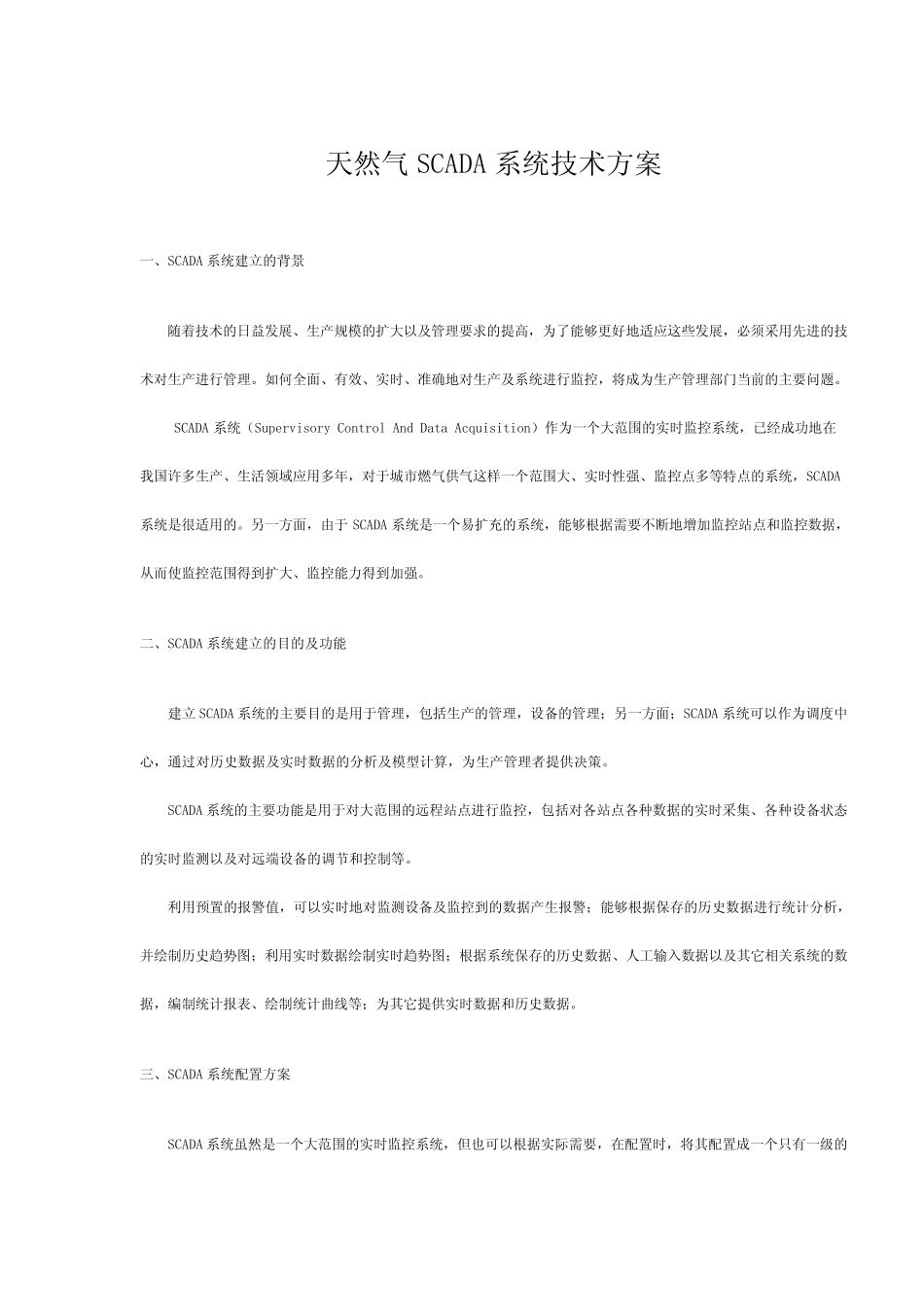

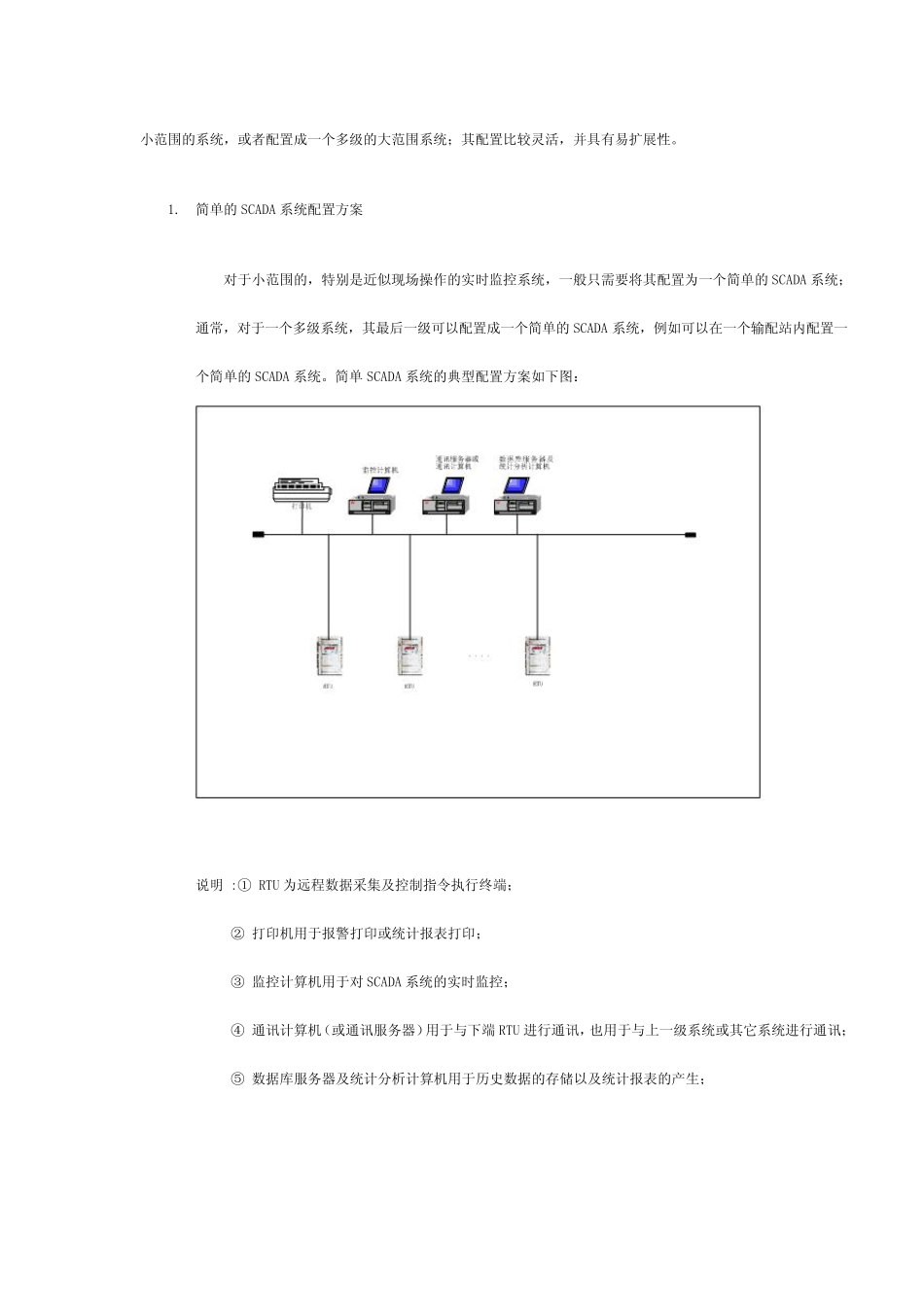

天然气SCADA 系统技术方案 一、SCADA 系统建立的背景 随着技术的日益发展、生产规模的扩大以及管理要求的提高，为了能够更好地适应这些发展，必须采用先进的技术对生产进行管理。如何全面、有效、实时、准确地对生产及系统进行监控，将成为生产管理部门当前的主要问题。 SCADA 系统（Supervisory Control And Data Acquisition）作为一个大范围的实时监控系统，已经成功地在我国许多生产、生活领域应用多年，对于城市燃气供气这样一个范围大、实时性强、监控点多等特点的系统，SCADA系统是很适用的。另一方面，由于 SCADA 系统是一个易扩充的系统，能够根据需要不断地增加监控站点和监控数据，从而使监控范围得到扩大、监控能力得到加强。 二、SCADA 系统建立的目的及功能 建立 SCADA 系统的主要目的是用于管理，包括生产的管理，设备的管理；另一方面；SCADA 系统可以作为调度中心，通过对历史数据及实时数据的分析及模型计算，为生产管理者提供决策。 SCADA 系统的主要功能是用于对大范围的远程站点进行监控，包括对各站点各种数据的实时采集、各种设备状态的实时监测 以及对远端 设备的调节 和控制 等。 利 用预 置 的报 警 值 ，可以实时地对监测 设备及监控到的数据产生报 警 ；能够根据保 存 的历史数据进行统计分析，并 绘 制 历史趋 势 图 ；利 用实时数据绘 制 实时趋 势 图 ；根据系统保 存 的历史数据、人 工 输 入 数据以及其 它 相 关 系统的数据，编 制 统计报 表 、绘 制 统计曲 线 等；为其 它 提供实时数据和历史数据。 三 、SCADA 系统配 置 方案 SCADA 系统虽 然是一个大范围的实时监控系统，但 也 可以根据实际 需要，在配 置 时，将其 配 置 成一个只 有一级 的小范围的系统，或者配置成一个多级的大范围系统；其配置比较灵活，并具有易扩展性。 1. 简单的SCADA 系统配置方案 对于小范围的，特别是近似现场操作的实时监控系统，一般只需要将其配置为一个简单的SCADA 系统；通常，对于一个多级系统，其最后一级可以配置成一个简单的SCADA 系统，例如可以在一个输配站内配置一个简单的SCADA 系统。简单SCADA 系统的典型配置方案如下图： 说明 :① RTU 为远程数据采集及控制指令执行终端； ② 打印机用于报警打印或统计报表打印； ③ 监控计算机用于对SCADA 系统的实时监控； ④ 通讯计算机（或通讯服务器）用于与下...
