天然气锅炉调试方案

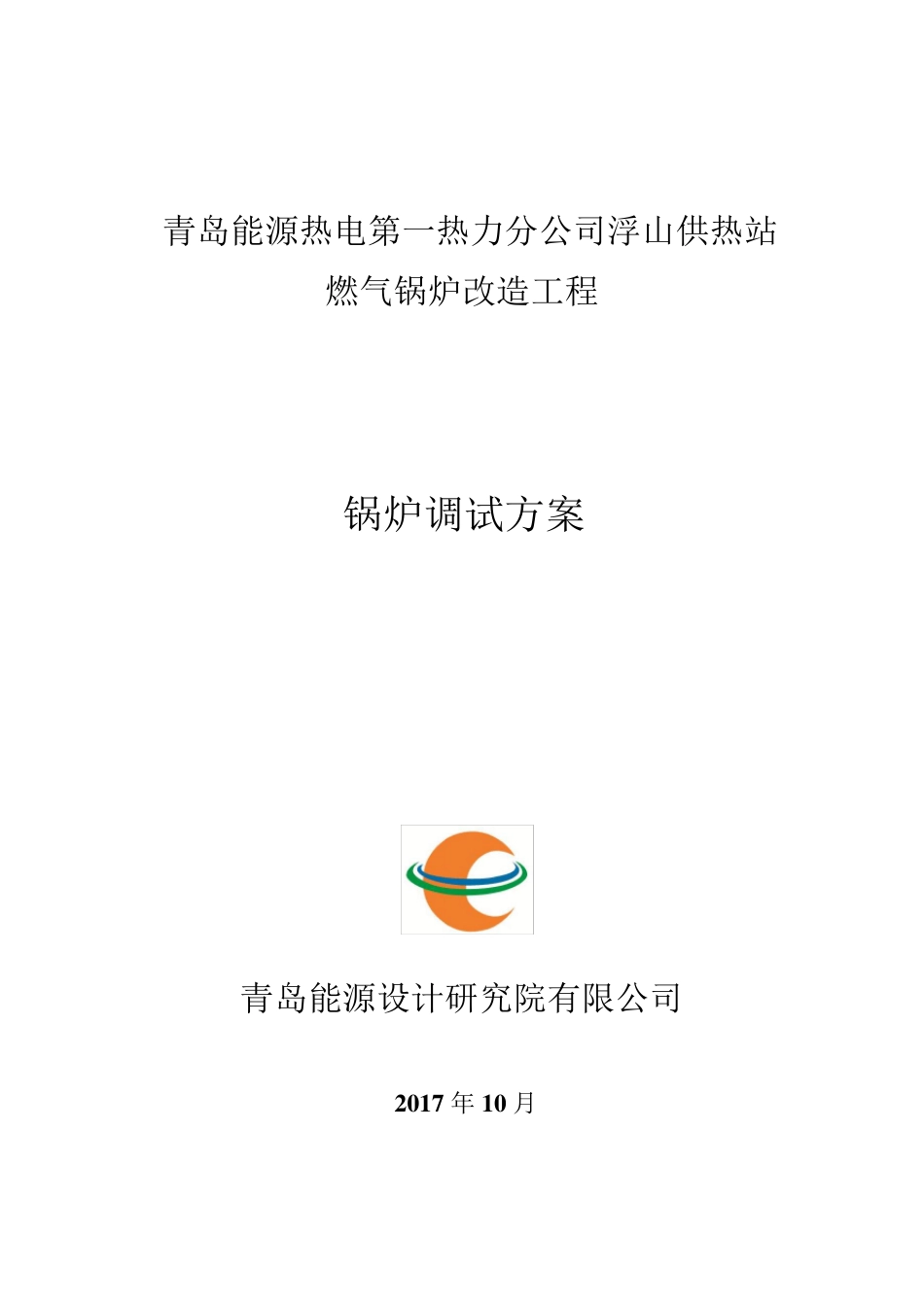

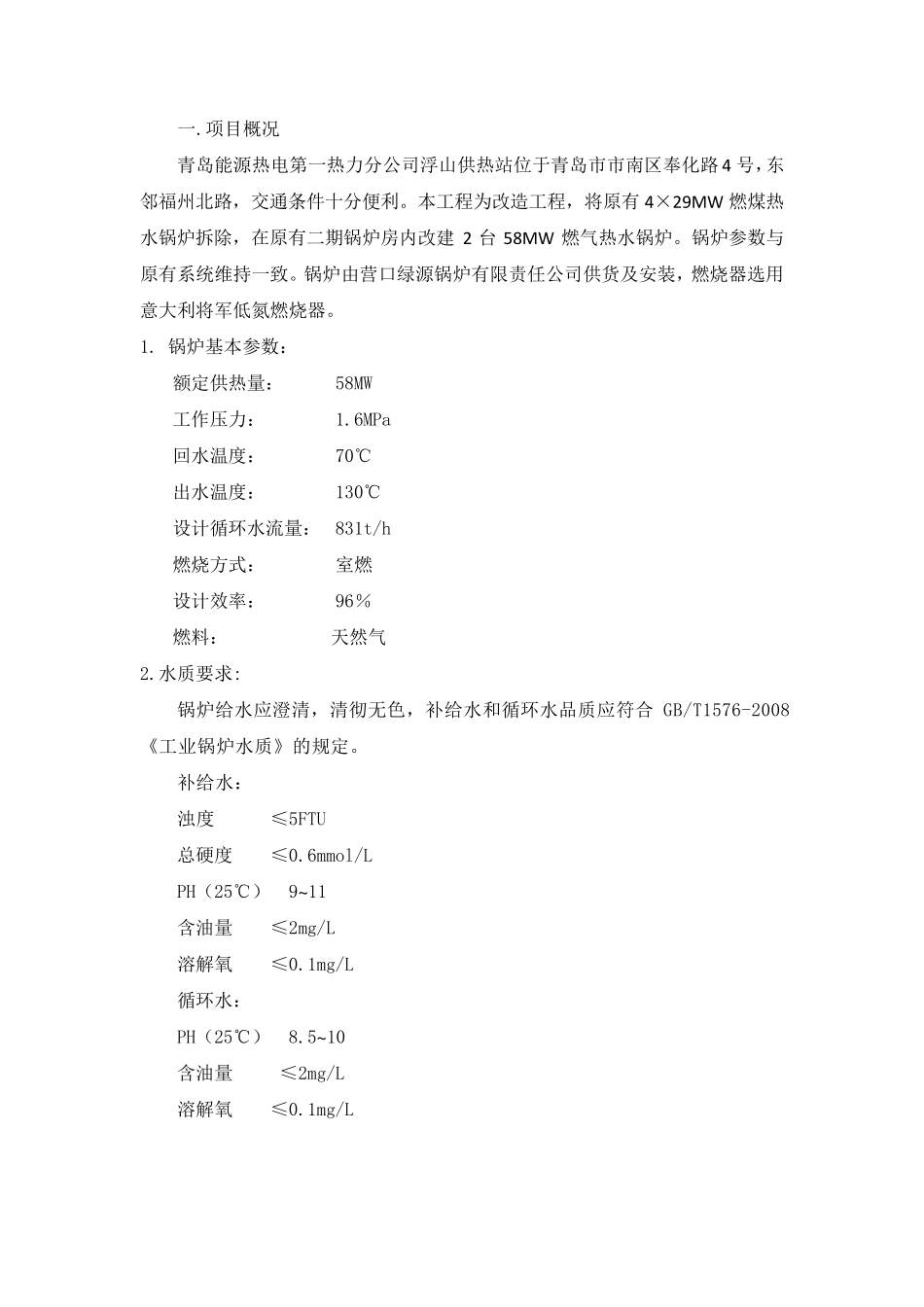

青岛能源热电第一热力分公司浮山供热站 燃气锅炉改造工程 锅炉调试方案 青岛能源设计研究院有限公司 2 0 1 7 年 1 0 月 一.项目概况 青岛能源热电第一热力分公司浮山供热站位于青岛市市南区奉化路4 号，东邻福州北路，交通条件十分便利。本工程为改造工程，将原有4×29MW 燃煤热水锅炉拆除，在原有二期锅炉房内改建 2 台 58MW 燃气热水锅炉。锅炉参数与原有系统维持一致。锅炉由营口绿源锅炉有限责任公司供货及安装，燃烧器选用意大利将军低氮燃烧器。 1. 锅炉基本参数： 额定供热量： 58MW 工作压力： 1.6MPa 回水温度： 70℃ 出水温度： 130℃ 设计循环水流量： 831t/h 燃烧方式： 室燃 设计效率： 96％ 燃料： 天然气 2.水质要求: 锅炉给水应澄清，清彻无色，补给水和循环水品质应符合 GB/T1576-2008 《工业锅炉水质》的规定。 补给水： 浊度 ≤5FTU 总硬度 ≤0.6mmol/L PH（25℃） 9~11 含油量 ≤2mg/L 溶解氧 ≤0.1mg/L 循环水： PH（25℃） 8.5~10 含油量 ≤2mg/L 溶解氧 ≤0.1mg/L 3.锅炉的结构 ••• 本锅炉为强制循环室燃热水锅炉。锅炉采用正压燃烧，故锅炉采用全密封结构。 ••••本锅炉炉膛为膜式水冷壁结构，从上、下集箱引出的管子构成炉膛的顶部，左、右侧水冷壁及炉底。侧壁上、下集箱与后壁上、下集箱连接，后壁上集箱由连接管与出水集箱连接。炉顶布置燃烧器。烟气流经炉膛进入对流部分，最后经过出烟口离开锅炉本体。接着进入布置在锅炉本体侧面的节能器后进入烟囱排入大气。在炉膛的一侧布置一个炉门，一侧布置了 2 个观察孔。炉子其中一角的结构强度比其它部分都要弱。其作用相当于防爆门，在发生爆炸的时候可以避免其他部件毁损及人员受伤。该角附近的区域应清晰地标出来，而且不允许在此区域内做不必要的停逗留。 炉体有8 个支座。其中一个支座是固定的，其它的支坐可以滑动，并配有滚柱以满足热膨胀的要求。 ••••a．水管系统 ••• 炉膛由前壁、后壁和左、右侧壁组成。 膜式壁由Φ60×4.5 的管子和20x5 的扁钢组成，节距为80mm。 对流部分采用Φ51x3.5 的火管。 尾部的节能器采用Φ51x4 翅片管，横向节距 110mm，纵向节距 160mm。•••• b．护板、平台扶梯 ••••本锅炉本体均采用0.5mm 的彩色瓦楞板作为外护板，内部有金属框架做支撑。 ••• 本锅炉观察孔均设有平台，锅炉进出水阀设有操作平台，炉顶设有燃烧器的操...
