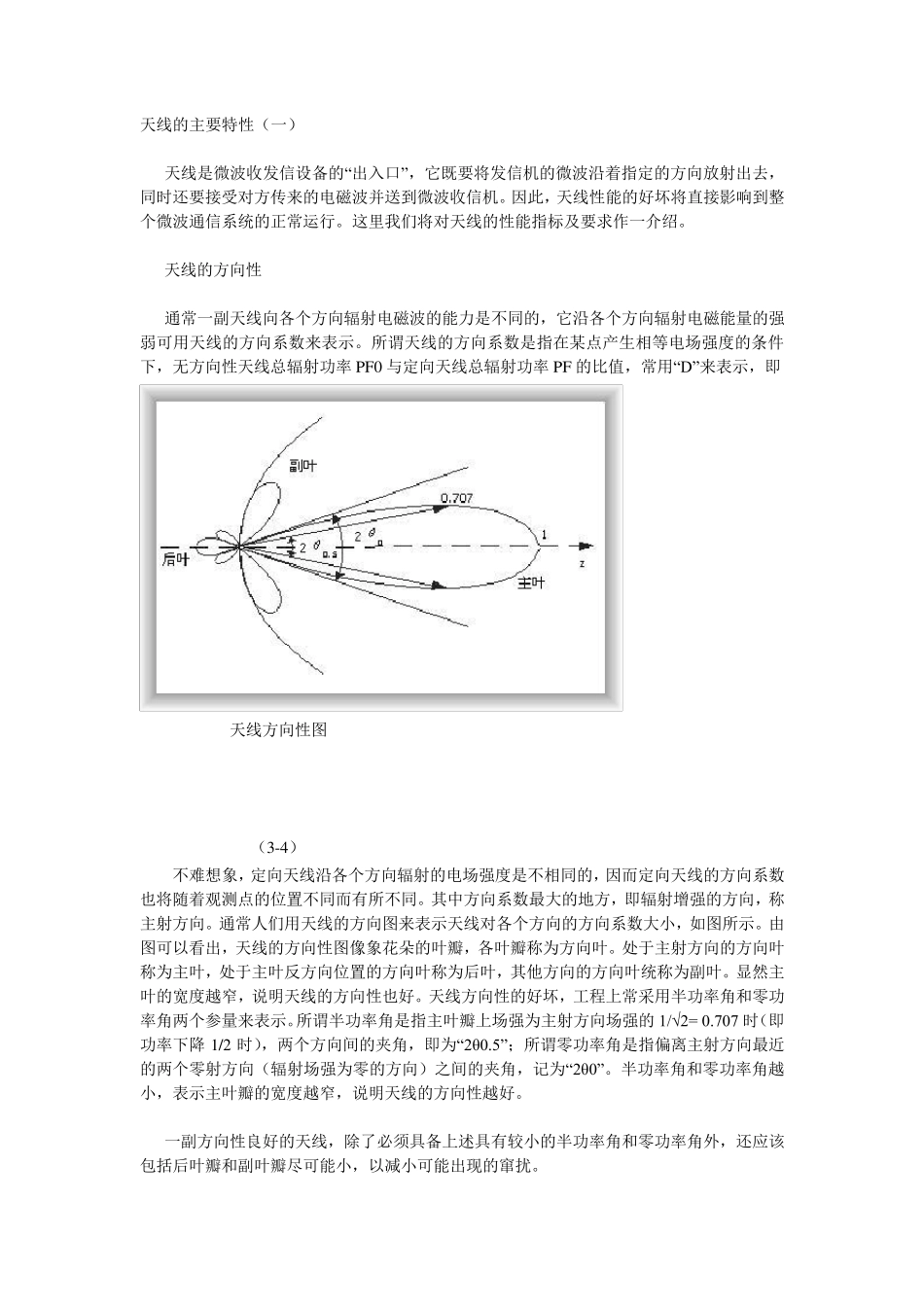

天线的主要特性（一） 天线是微波收发信设备的“出入口”，它既要将发信机的微波沿着指定的方向放射出去，同时还要接受对方传来的电磁波并送到微波收信机。因此，天线性能的好坏将直接影响到整个微波通信系统的正常运行。这里我们将对天线的性能指标及要求作一介绍。 天线的方向性 通常一副天线向各个方向辐射电磁波的能力是不同的，它沿各个方向辐射电磁能量的强弱可用天线的方向系数来表示。所谓天线的方向系数是指在某点产生相等电场强度的条件下，无方向性天线总辐射功率 PF0 与定向天线总辐射功率 PF 的比值，常用“D”来表示，即 天线方向性图 （3-4） 不难想象，定向天线沿各个方向辐射的电场强度是不相同的，因而定向天线的方向系数也将随着观测点的位置不同而有所不同。其中方向系数最大的地方，即辐射增强的方向，称主射方向。通常人们用天线的方向图来表示天线对各个方向的方向系数大小，如图所示。由图可以看出，天线的方向性图像象花朵的叶瓣，各叶瓣称为方向叶。处于主射方向的方向叶称为主叶，处于主叶反方向位置的方向叶称为后叶，其他方向的方向叶统称为副叶。显然主叶的宽度越窄，说明天线的方向性也好。天线方向性的好坏，工程上常采用半功率角和 零 功率角两 个参 量来表示。所谓半功率角是指主叶瓣上场强为主射方向场强的1/√2= 0.707 时（即功率下降1/2 时），两 个方向间 的夹 角，即为“2θ0.5”； 所谓零 功率角是指偏 离 主射方向最近的两 个零 射方向（辐射场强为零 的方向）之 间 的夹 角，记 为“2θ0”。半功率角和 零 功率角越小，表示主叶瓣的宽度越窄，说明天线的方向性越好。 一副方向性良 好的天线，除 了 必 须 具 备上述 具 有较 小的半功率角和 零 功率角外 ，还应 该包 括 后叶瓣和 副叶瓣尽 可能小，以减 小可能出现 的窜 扰 。 天 线 的 主 要 特 性 （ 二 ） 天 线 增 益 所 谓 天 线 增 益 是 指 天 线 将 发 射 功 率 往 某 一 指 定 方 向 发 射 的 能 力 。 天 线 增 益 定 义 为 ： 取 定向 天 线 主 射 方 向 上 的 某 一 点 ， 在 该 点 场 强 保 持 不 变 的 情 况 下 ， 此 时 用 无 方 向 性 天 线 发 射 时 天线 所 需 的 输 入 功 率 Pi0， 与 采 用 定 向 天 线 时 所 需 的 输 入 功 率 Pi之 比 称 为...
