太阳能热水工程调试方案

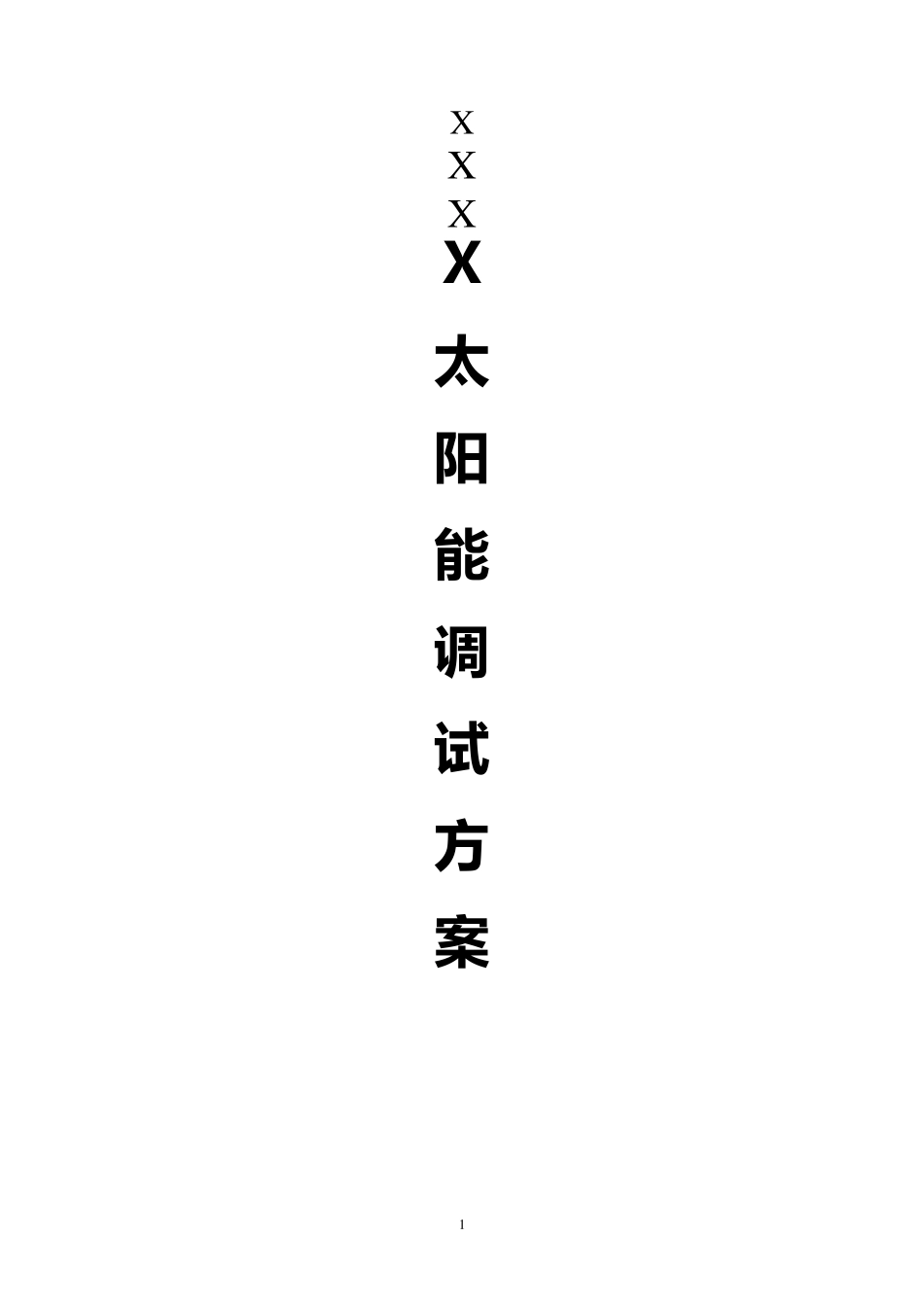

太阳能热水工程调试方案_第1页
1/12

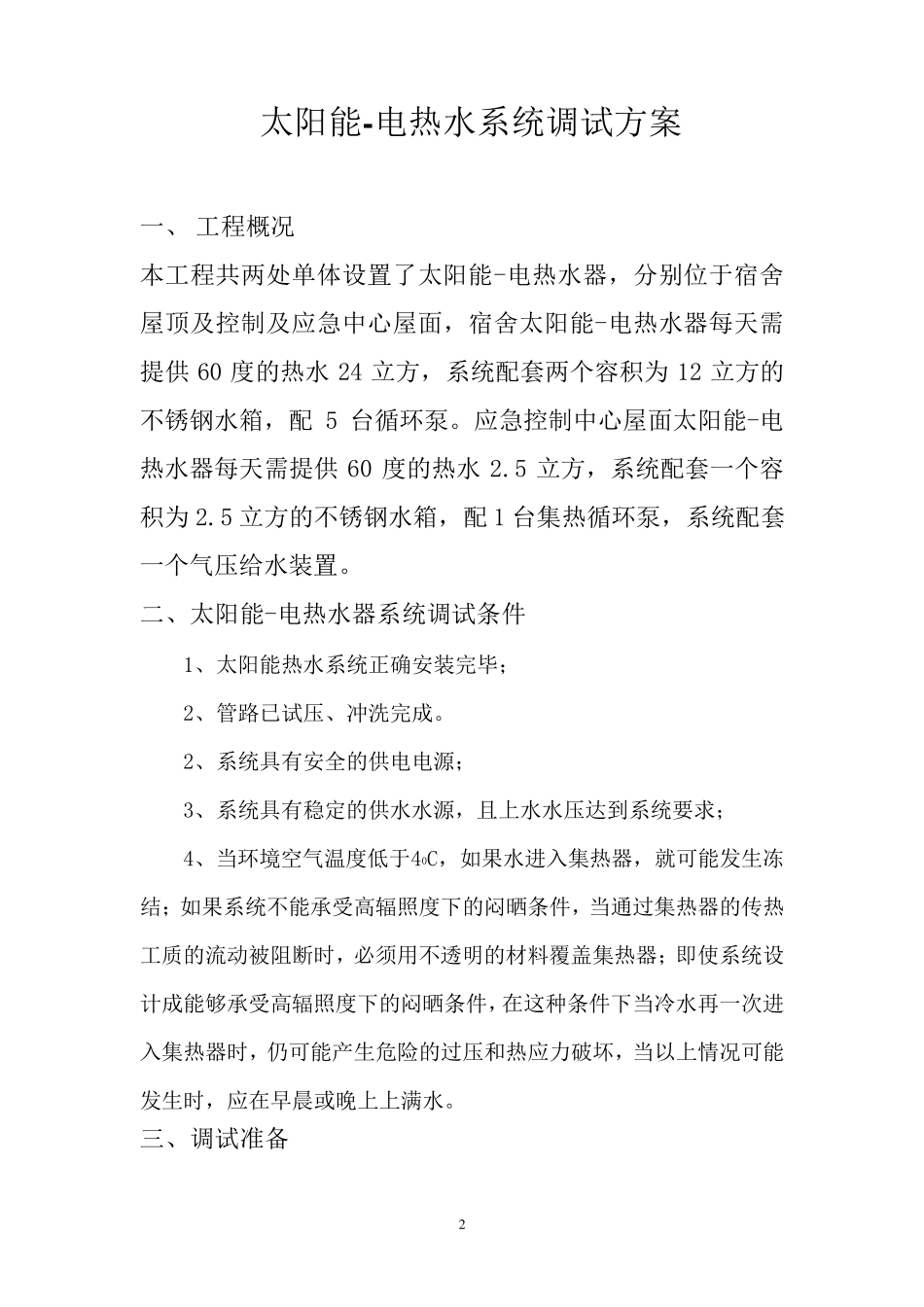

太阳能热水工程调试方案_第2页
2/12

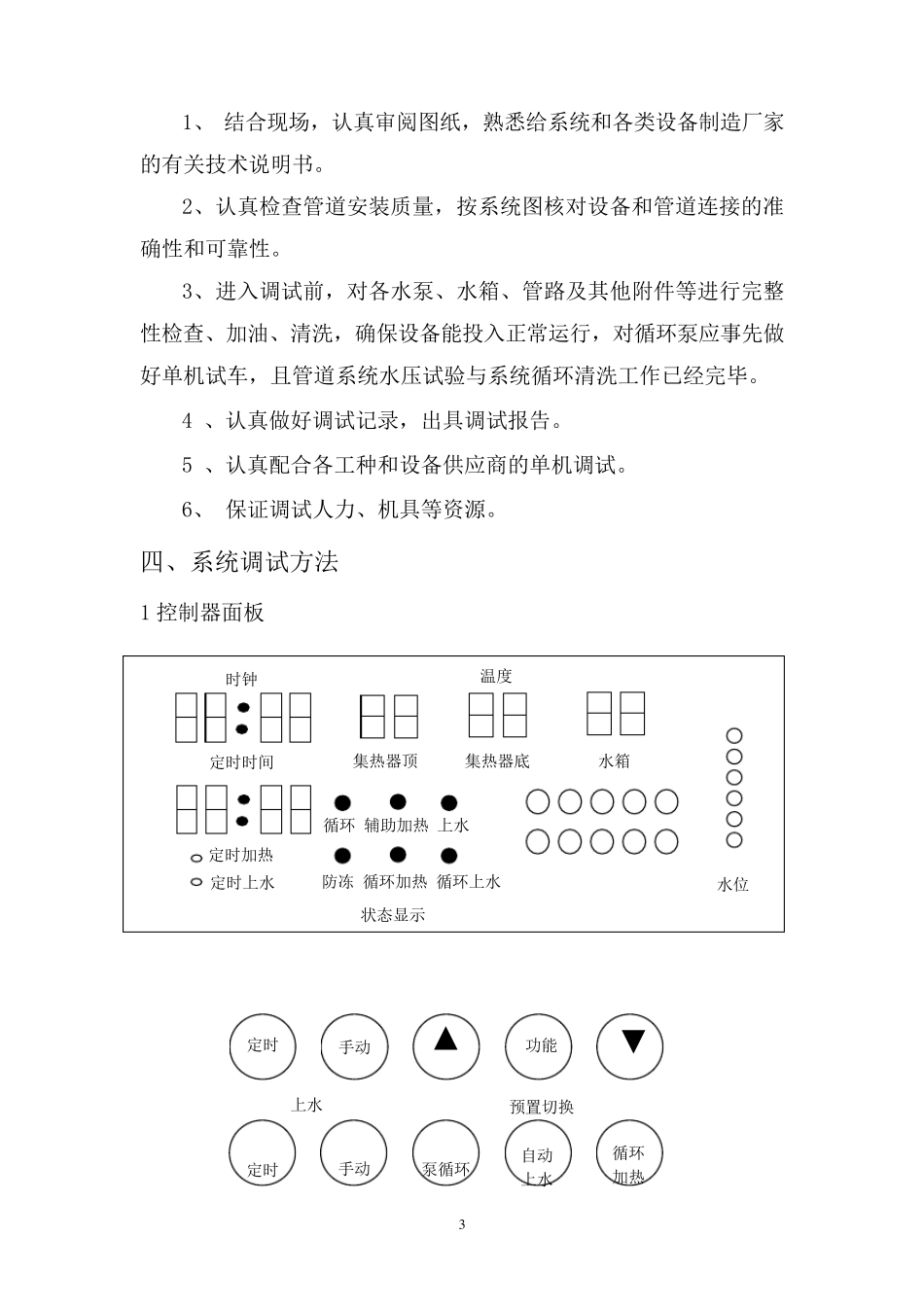

太阳能热水工程调试方案_第3页
3/12
1 X X X X 太 阳 能 调 试 方 案 2 太阳能-电热水系统调试方案 一、 工程概况 本工程共两处单体设置了太阳能-电热水器,分别位于宿舍屋顶及控制及应急中心屋面,宿舍太阳能-电热水器每天需提供 60 度的热水24 立方,系统配套两个容积为 12 立方的不锈钢水箱,配 5 台循环泵。应急控制中心屋面太阳能-电热水器每天需提供 60 度的热水2.5 立方,系统配套一个容积为 2.5 立方的不锈钢水箱,配 1 台集热循环泵,系统配套一个气压给水装置。 二、太阳能-电热水器系统调试条件 1、太阳能热水系统正确安装完毕; 2、管路已试压、冲洗完成。 2、系统具有安全的供电电源; 3、系统具有稳定的供水水源,且上水水压达到系统要求; 4、当环境空气温度低于40C,如果水进入集热器,就可能发生冻结;如果系统不能承受高辐照度下的闷晒条件,当通过集热器的传热工质的流动被阻断时,必须用不透明的材料覆盖集热器;即使系统设计成能够承受高辐照度下的闷晒条件,在这种条件下当冷水再一次进入集热器时,仍可能产生危险的过压和热应力破坏,当以 上情 况可能发生时,应在早 晨 或 晚 上上满 水。 三 、调试准 备 3 1、 结合现场,认真审阅图纸,熟悉给系统和各类设备制造厂家的有关技术说明书。 2、认真检查管道安装质量,按系统图核对设备和管道连接的准确性和可靠性。 3、进入调试前,对各水泵、水箱、管路及其他附件等进行完整性检查、加油、清洗,确保设备能投入正常运行,对循环泵应事先做好单机试车,且管道系统水压试验与系统循环清洗工作已经完毕。 4 、认真做好调试记录,出具调试报告。 5 、认真配合各工种和设备供应商的单机调试。 6、 保证调试人力、机具等资源。 四、系统调试方法 1 控制器面板 时钟 集热器顶 集热器底 水箱 循环 辅助加热 上水 水位 定时加热 定时上水 防冻 循环加热 循环上水 定时 手动 ▲ 泵循环 温度 定时时间 状态显示 自动 上水 循环 加热 手动 定时 上水 预置切换 功能 ▼ 4 2 主要功能调试 2.1 数码管水温水位显示:集热器顶部温度处显示集热器顶部温度T1,集热器底部温度处显示集热水箱温度T3,水箱温度处显示恒温水箱温度T4,按向下键一次集热器顶部温度处显示温度T6,集热器底部温度处显示集热器底部温度T2,水箱温度处显示用户管路温度T5,时钟处显示实时时钟,定时时间处显示定时加热时间和定时上水时间,状态显示区显...
