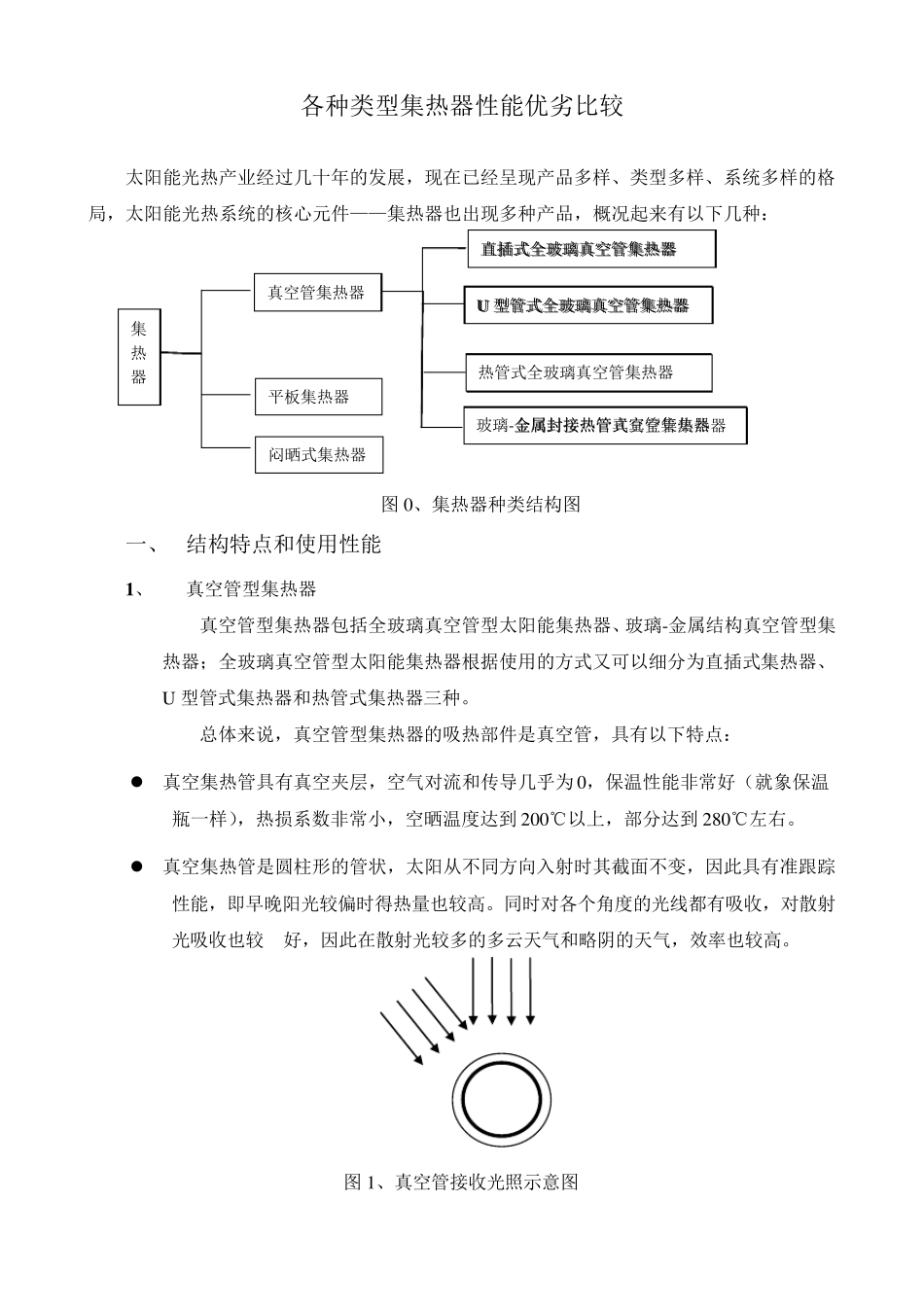

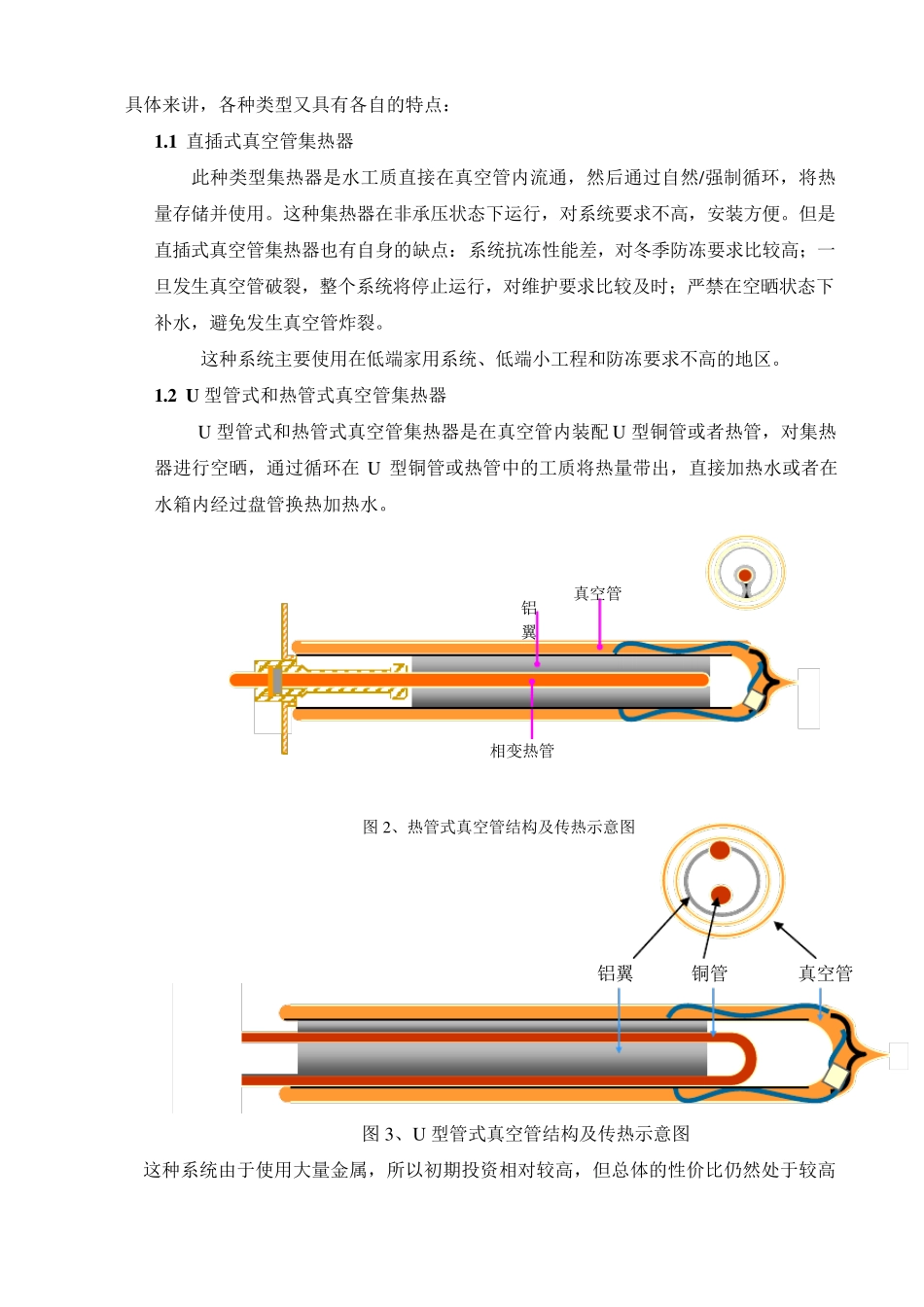

各种类型集热器性能优劣比较 太阳能光热产业经过几十年的发展,现在已经呈现产品多样、类型多样、系统多样的格局,太阳能光热系统的核心元件——集热器也出现多种产品,概况起来有以下几种: 图 0、集热器种类结构图 一、 结构特点和使用性能 1 、 真空管型集热器 真空管型集热器包括全玻璃真空管型太阳能集热器、玻璃-金属结构真空管型集热器;全玻璃真空管型太阳能集热器根据使用的方式又可以细分为直插式集热器、U 型管式集热器和热管式集热器三种。 总体来说,真空管型集热器的吸热部件是真空管,具有以下特点:  真空集热管具有真空夹层,空气对流和传导几乎为 0,保温性能非常好(就象保温瓶一样),热损系数非常小,空晒温度达到 200℃以上,部分达到 280℃左右。  真空集热管是圆柱形的管状,太阳从不同方向入射时其截面不变,因此具有准跟踪性能,即早晚阳光较偏时得热量也较高。同时对各个角度的光线都有吸收,对散射光吸收也较 好,因此在散射光较多的多云天气和略阴的天气,效率也较高。 图 1、真空管接收光照示意图 直插式全玻璃真空管集热器U玻璃热管式全玻璃真空管集热器 型管式全玻璃真空管集热器 -金属封接热管真空管集热器 直插式全玻璃真空管集热器 U 型管式全玻璃真空管集热器 金属封接热管式真空管集热器 真空管集热器 平板集热器 闷晒式集热器 集 热 器 具体来讲,各种类型又具有各自的特点: 1.1 直插式真空管集热器 此种类型集热器是水工质直接在真空管内流通,然后通过自然/强制循环,将热量存储并使用。这种集热器在非承压状态下运行,对系统要求不高,安装方便。但是直插式真空管集热器也有自身的缺点:系统抗冻性能差,对冬季防冻要求比较高;一旦发生真空管破裂,整个系统将停止运行,对维护要求比较及时;严禁在空晒状态下补水,避免发生真空管炸裂。 这种系统主要使用在低端家用系统、低端小工程和防冻要求不高的地区。 1.2 U 型管式和热管式真空管集热器 U 型管式和热管式真空管集热器是在真空管内装配 U 型铜管或者热管,对集热器进行空晒,通过循环在U 型铜管或热管中的工质将热量带出,直接加热水或者在水箱内经过盘管换热加热水。 图 2、热管式真空管结构及传热示意图 图 3、U 型管式真空管结构及传热示意图 这种系统由于使用大量金属,所以初期投资相对较高,但总体的性价比仍然处于较高铝翼 真空管 相变热管 铝翼 真空管 铜管 的水平,相比...
