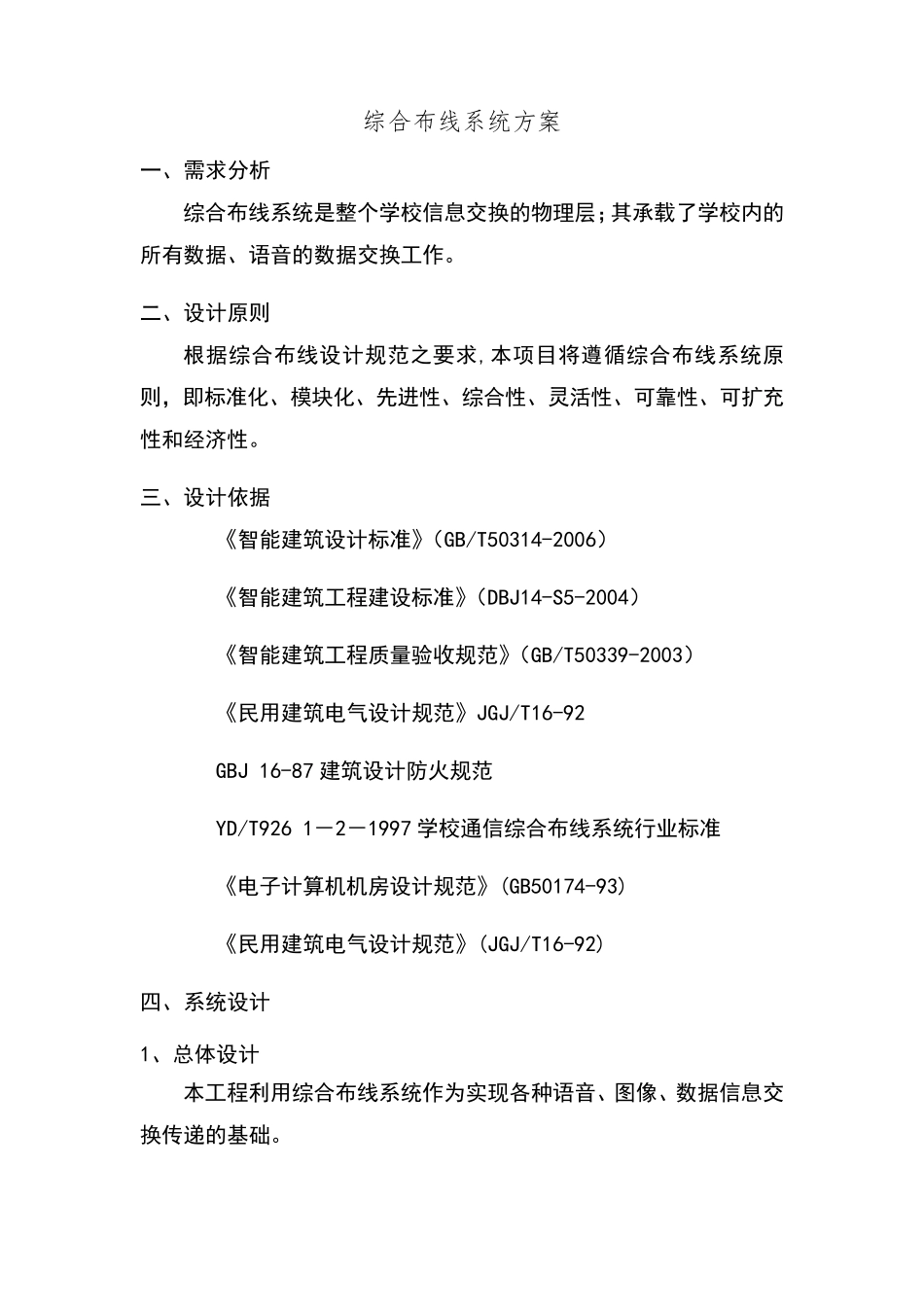

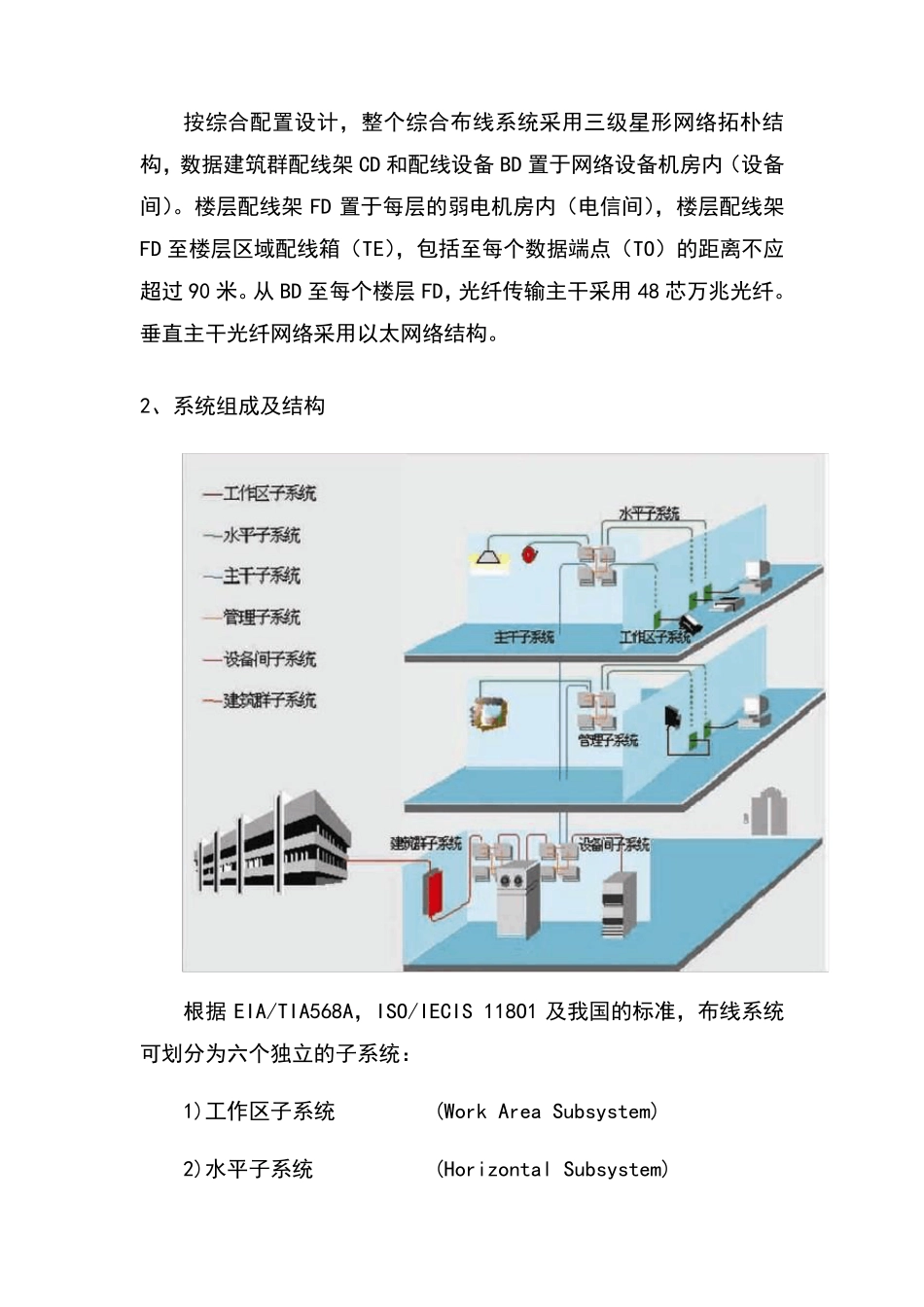

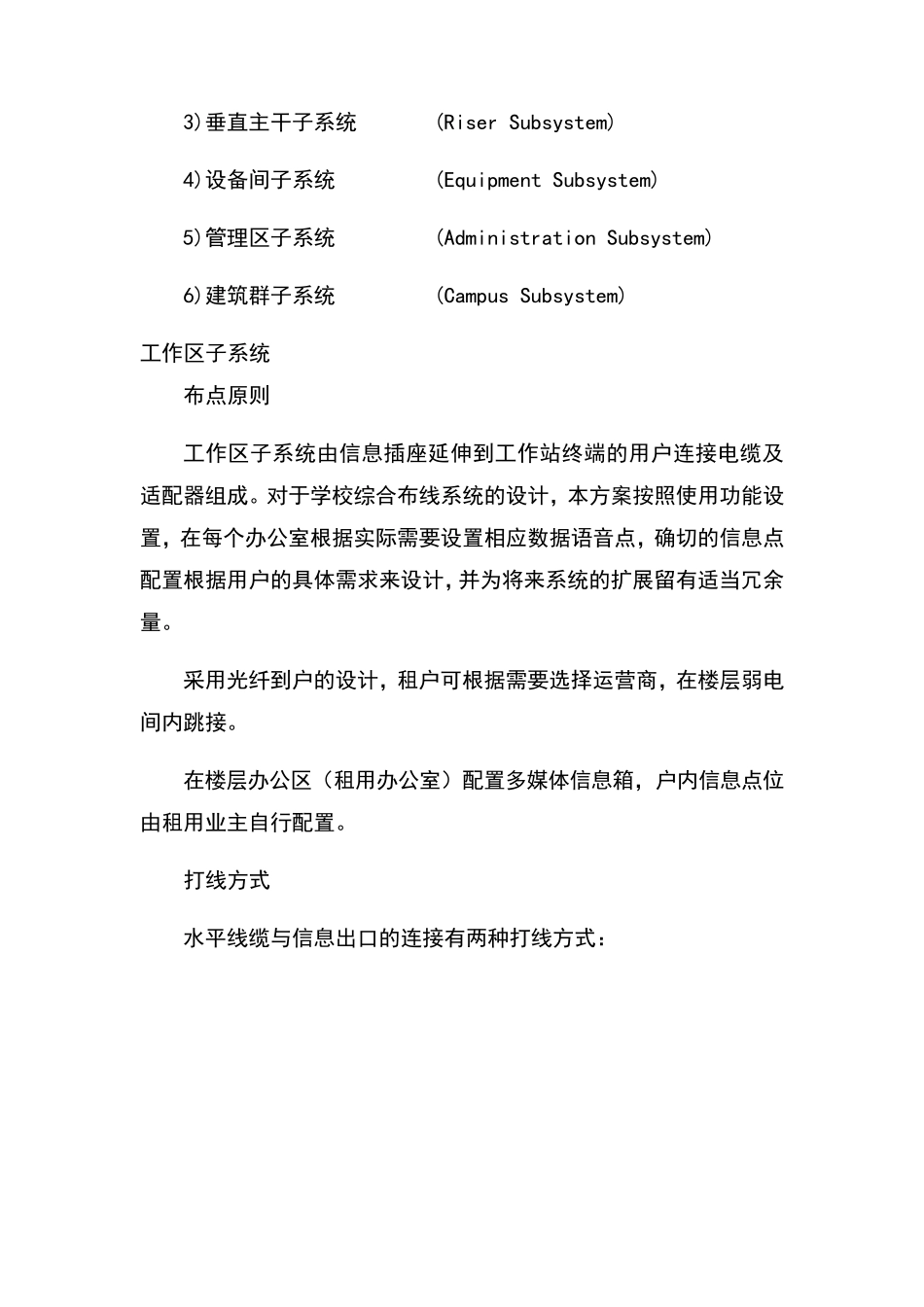

综合布线系统方案 一、需求分析 综合布线系统是整个学校信息交换的物理层；其承载了学校内的所有数据、语音的数据交换工作。 二、设计原则 根据综合布线设计规范之要求,本项目将遵循综合布线系统原则，即标准化、模块化、先进性、综合性、灵活性、可靠性、可扩充性和经济性。 三、设计依据 《智能建筑设计标准》（GB/T50314-2006） 《智能建筑工程建设标准》（DBJ14-S5-2004） 《智能建筑工程质量验收规范》（GB/T50339-2003） 《民用建筑电气设计规范》JGJ/T16-92 GBJ 16-87 建筑设计防火规范 YD/T926 1－2－1997 学校通信综合布线系统行业标准 《电子计算机机房设计规范》(GB50174-93) 《民用建筑电气设计规范》(JGJ/T16-92) 四、系统设计 1、总体设计 本工程利用综合布线系统作为实现各种语音、图像、数据信息交换传递的基础。 按综合配置设计，整个综合布线系统采用三级星形网络拓朴结构，数据建筑群配线架CD 和配线设备BD 置于网络设备机房内（设备间）。楼层配线架FD 置于每层的弱电机房内（电信间），楼层配线架FD 至楼层区域配线箱（TE），包括至每个数据端点（TO）的距离不应超过90 米。从BD 至每个楼层FD，光纤传输主干采用48 芯万兆光纤。垂直主干光纤网络采用以太网络结构。 2、系统组成及结构 根据EIA/TIA568A，ISO/IECIS 118O1 及我国的标准，布线系统可划分为六个独立的子系统： 1)工作区子系统 (Work Area Subsystem) 2)水平子系统 (Horizontal Subsystem) 3)垂直主干子系统 (Riser Subsystem) 4)设备间子系统 (Equipment Subsystem) 5)管理区子系统 (Administration Subsystem) 6)建筑群子系统 (Campus Subsystem) 工作区子系统 布点原则 工作区子系统由信息插座延伸到工作站终端的用户连接电缆及适配器组成。对于学校综合布线系统的设计，本方案按照使用功能设置，在每个办公室根据实际需要设置相应数据语音点，确切的信息点配置根据用户的具体需求来设计，并为将来系统的扩展留有适当冗余量。 采用光纤到户的设计，租户可根据需要选择运营商，在楼层弱电间内跳接。 在楼层办公区（租用办公室）配置多媒体信息箱，户内信息点位由租用业主自行配置。 打线方式 水平线缆与信息出口的连接有两种打线方式： T568AT568B 在本系统的实施中，我们采用T568B 连接方法和相应的测试标准。 信息点安装 学校信息点采用墙面安装方式，在各个楼层的主通道采用金属桥架，从金属...
