奥科打样机说明书VIP专享

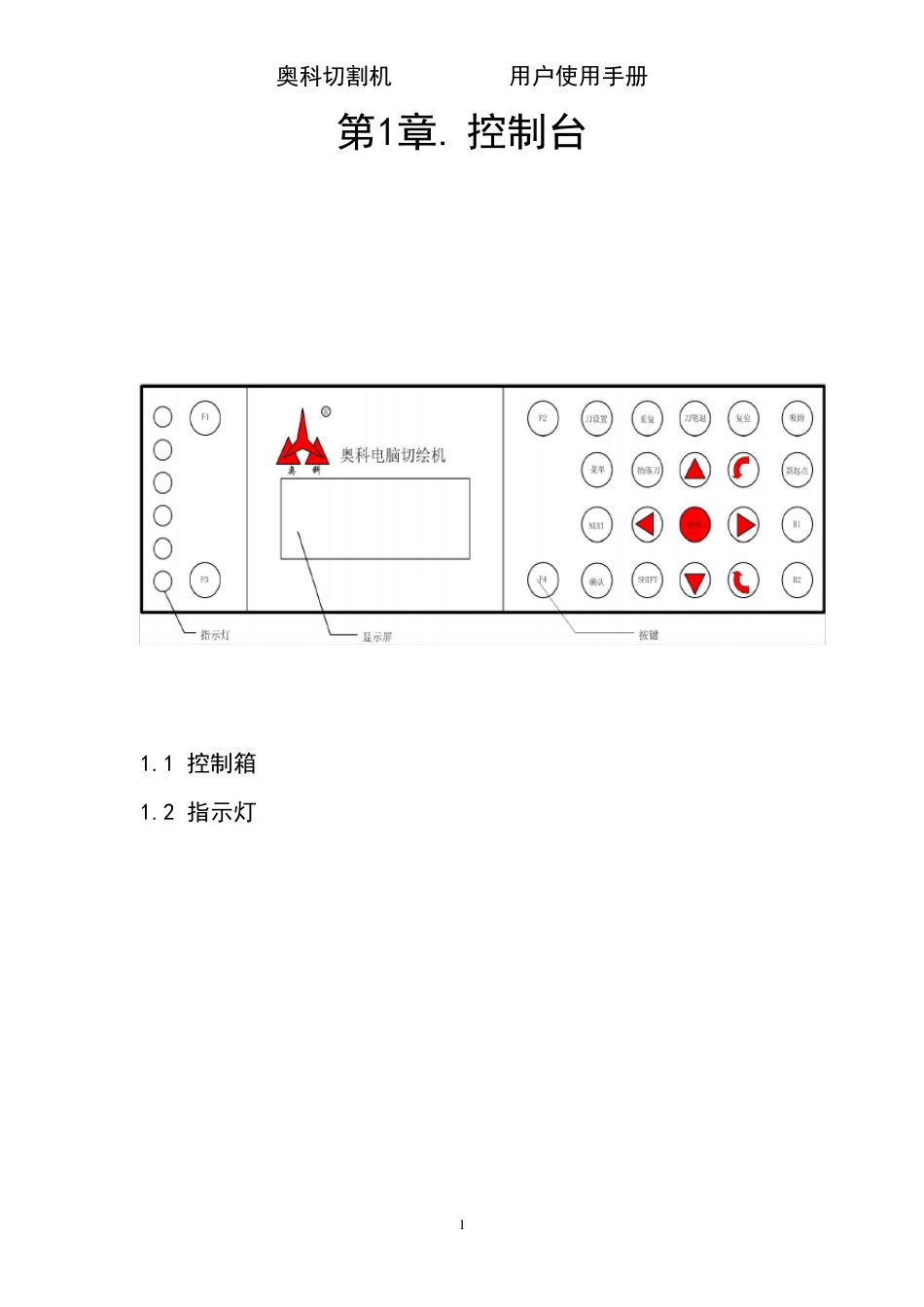

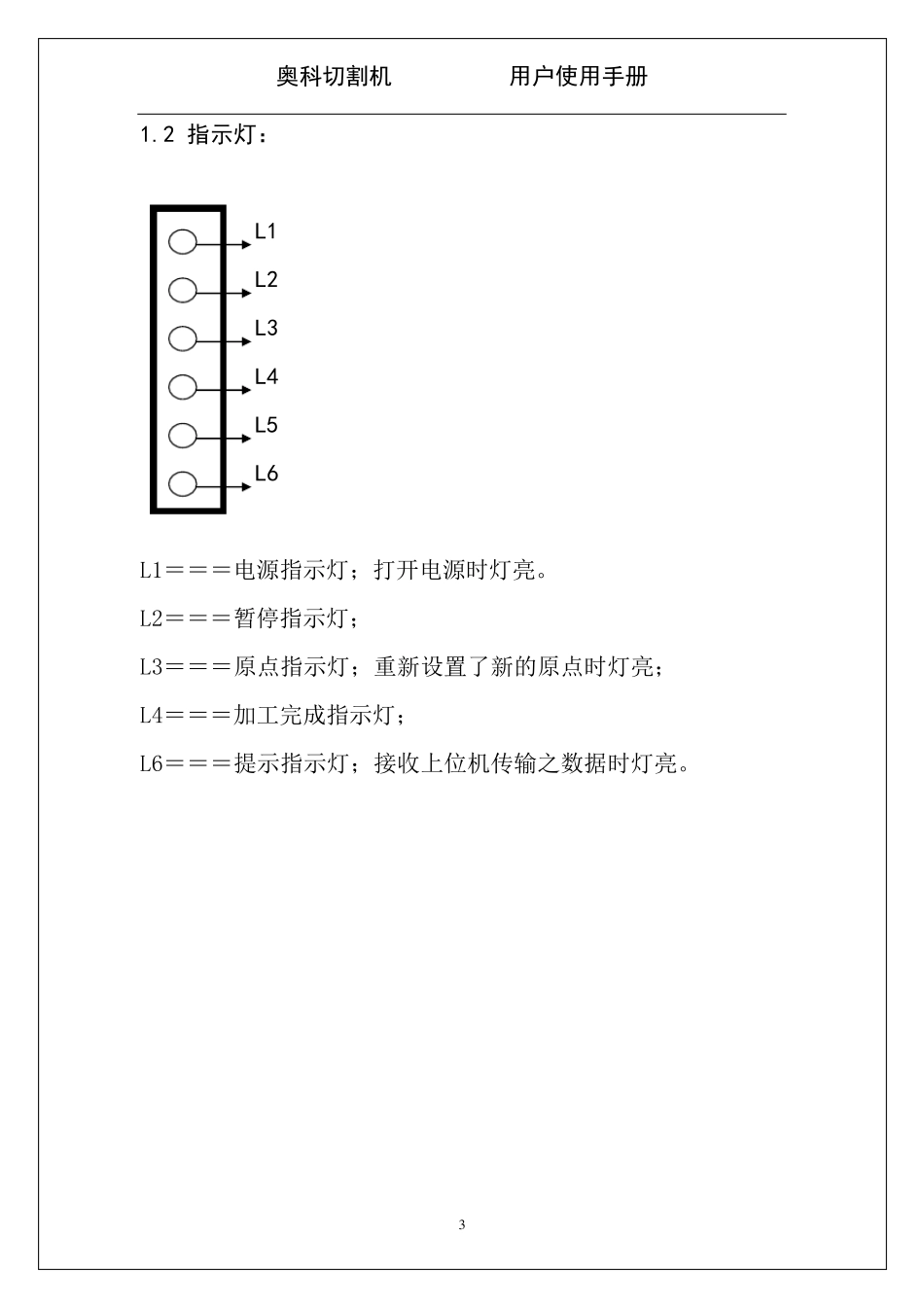

奥科切割机 用户使用手册 1 第1章. 控制台 1.1 控制箱 1.2 指示灯 奥科切割机 用户使用手册 2 1.1 控制箱： I/O 电源插座 X 马达插座4 针 Y 马达插座4 针 Z马达插座4 针 X 光偶插座4 针 Y 光偶插座4 针 Z光偶插座4 针 键盘显示接口 9 孔 通信串口，9 针 RS-232-C 通信并口，25 针 电源开关 真空泵插座4针 启动开关 保险丝插座 奥科切割机 用户使用手册 3 1.2 指示灯： L1 L2 L3 L4 L5 L6 L1＝＝＝电源指示灯；打开电源时灯亮。 L2＝＝＝暂停指示灯； L3＝＝＝原点指示灯；重新设置了新的原点时灯亮； L4＝＝＝加工完成指示灯； L6＝＝＝提示指示灯；接收上位机传输之数据时灯亮。 奥科切割机 用户使用手册 4 第2章. 按键 2.1 刀具选择键： 刀具分为4 组：分别为F1 F2 F3 F4。 物理刀具只有2 种：笔与刀。其中，刀分为半刀、全刀，只是刀的深度及其它一些参数不一样。 F1=笔，F2＝半刀，F3＝全刀，F4＝全刀。 首先按下“暂停”键之后，按这四个键用来换刀，作为当前刀。 例如：按F1 键的LED 显示： 当用于菜单选择时：F1、F2、F3、F4 表示上图的四个区。被选中的选项将以反白显示。 F4F3F2F1F1 笔 深11.00 补 0.00 速 5 F2 区：显示的就是当前刀的深度 F4 区：显示的就是当前刀的速度 F3 区：显示的就是当前刀补偿值 F1 区：显示 的就 是当前刀 奥科切割机 用户使用手册 5 2.2 方向键： 按下“暂停”键后，按下方向键，机头跟着所按下的方向键的方向做平行运动（当到达该方向的极限时停止运动），松开方向键，机头立即停止运动。LCD 动态显示为 X 和 Y 的绝对坐标。 2.3 功能键 [暂停]：1、加工中按此键机器暂停（暂停指示灯 L2 亮），再按此键机器继续运动（灯 L2 灭）。 2、只有先按下“暂停”键后，其它按键才有效，否则按键无效 [吸附] 真空吸附打开或者关闭。 [新起点]：取当前机器坐标为新的加工起点。（原点指示灯 L3亮）。 [重复]：重复加工。 [刀笔退]：机头退到机器右上角，按多次无效。 暂停 表示 X 轴运动方向 表示 Y 轴运动方向 奥科切割机 用户使用手册 6 [复位键]：系统重启。 [抬落刀]：抬落当前刀。 [确认]：当每次对参数进行修改时都需要按此键对当前的参数进行确认，使之生效。 [SHIFT]：组合键（此键单独使用并无任何作用，它必须和别的键一起配合使用才有效）。如：｛SHIFT + F1...
