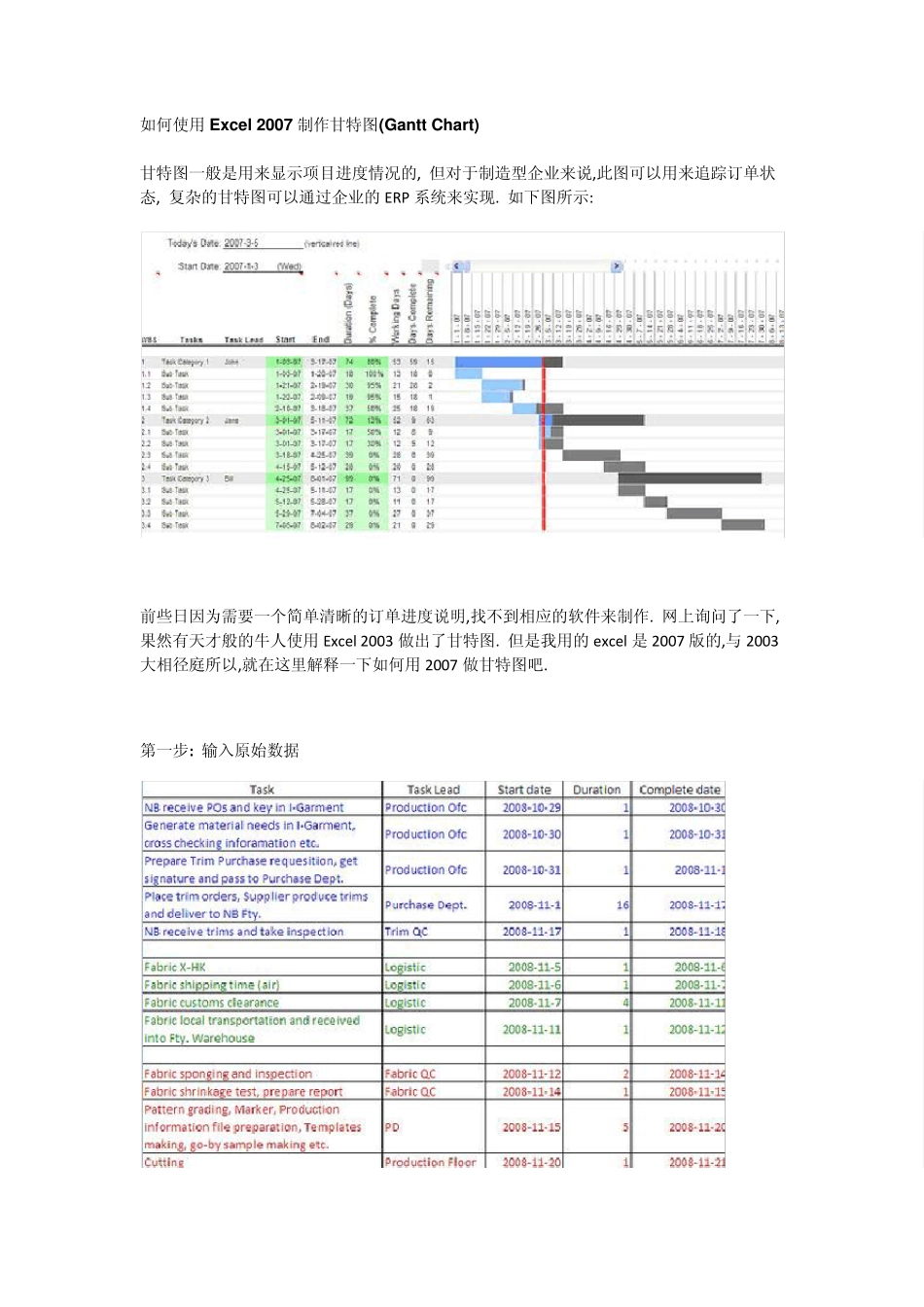

如何使用Ex cel 2007 制作甘特图(Gantt Chart) 甘特图一般是用来显示项目进度情况的, 但对于制造型企业来说,此图可以用来追踪订单状态, 复杂的甘特图可以通过企业的 ERP 系统来实现
如下图所示: 前些日因为需要一个简单清晰的订单进度说明,找不到相应的软件来制作
网上询问了一下,果然有天才般的牛人使用Ex cel 2003 做出了甘特图
但是我用的 ex cel 是 2007 版的,与 2003大相径庭所以,就在这里解释一下如何用2007 做甘特图吧

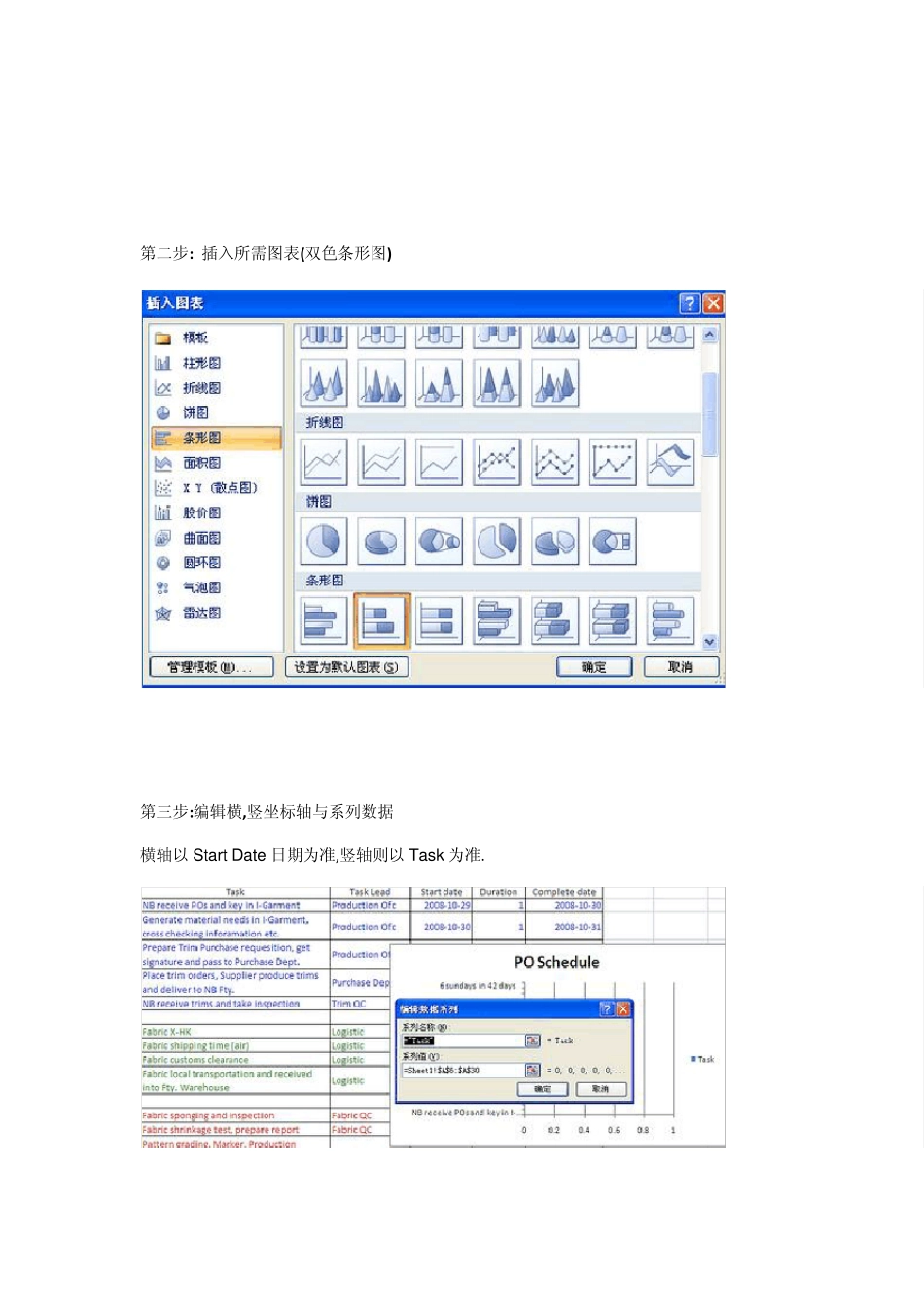

第一步: 输入原始数据 第二步: 插入所需图表(双色条形图) 第三步:编辑横,竖坐标轴与系列数据 横轴以 Start Date 日期为准,竖轴则以 Task 为准

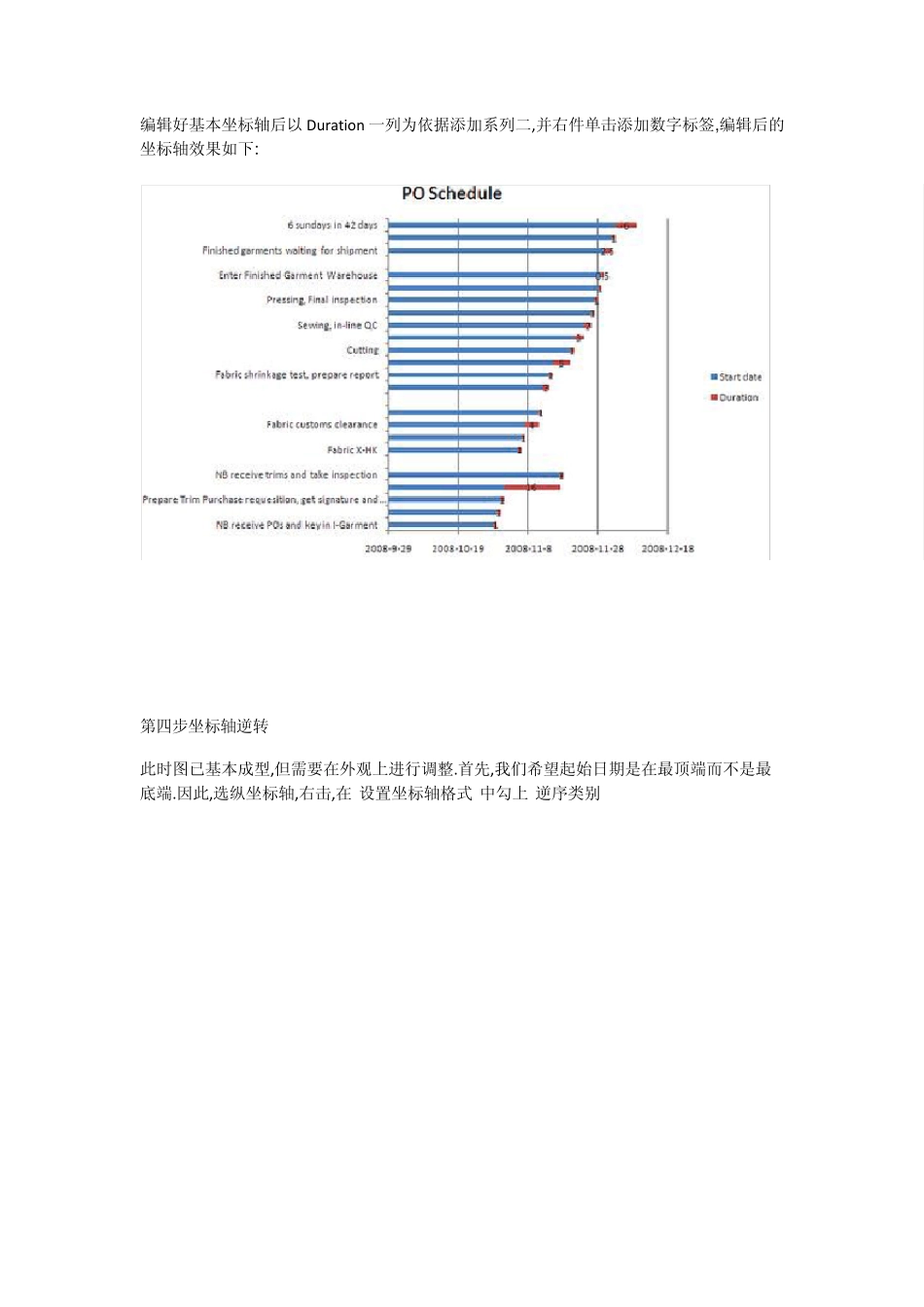

编辑好基本坐标轴后以Du ration 一列为依据添加系列二,并右件单击添加数字标签,编辑后的坐标轴效果如下: 第四步坐标轴逆转 此时图已基本成型,但需要在外观上进行调整
首先,我们希望起始日期是在最顶端而不是最底端
因此,选纵坐标轴,右击,在”设置坐标轴格式”中勾上”逆序类别” 第五步更改填充颜色 由于所需的数据是红色系列的,因此要隐藏蓝色系列
先中蓝色系列后右击,在”设置数据系列格式”中将蓝色的填充色改为无 更改后效果如下: 第六步更改横坐轴刻度值使红色列靠齐坐标轴,设置最小与最大值 最小值=”Start date”中的起始日,也就是”2008-10-29” 最大值=”Complete date”中的最后结束日,也就是”2008-12-9” 但由于最小,最大值是数值不是日期,因此要将日期转换为数值格式 选中横坐标轴,右击,在” 设置坐标轴格式” 中设置最大值与最小值,将对应的值填入相应的位置,红色系列就靠齐纵坐标轴了
第七步 更改横坐轴跨度值 靠齐后
如需要时间轴,就在如上图中的”主要刻度单位”中编辑显示日期的跨度
