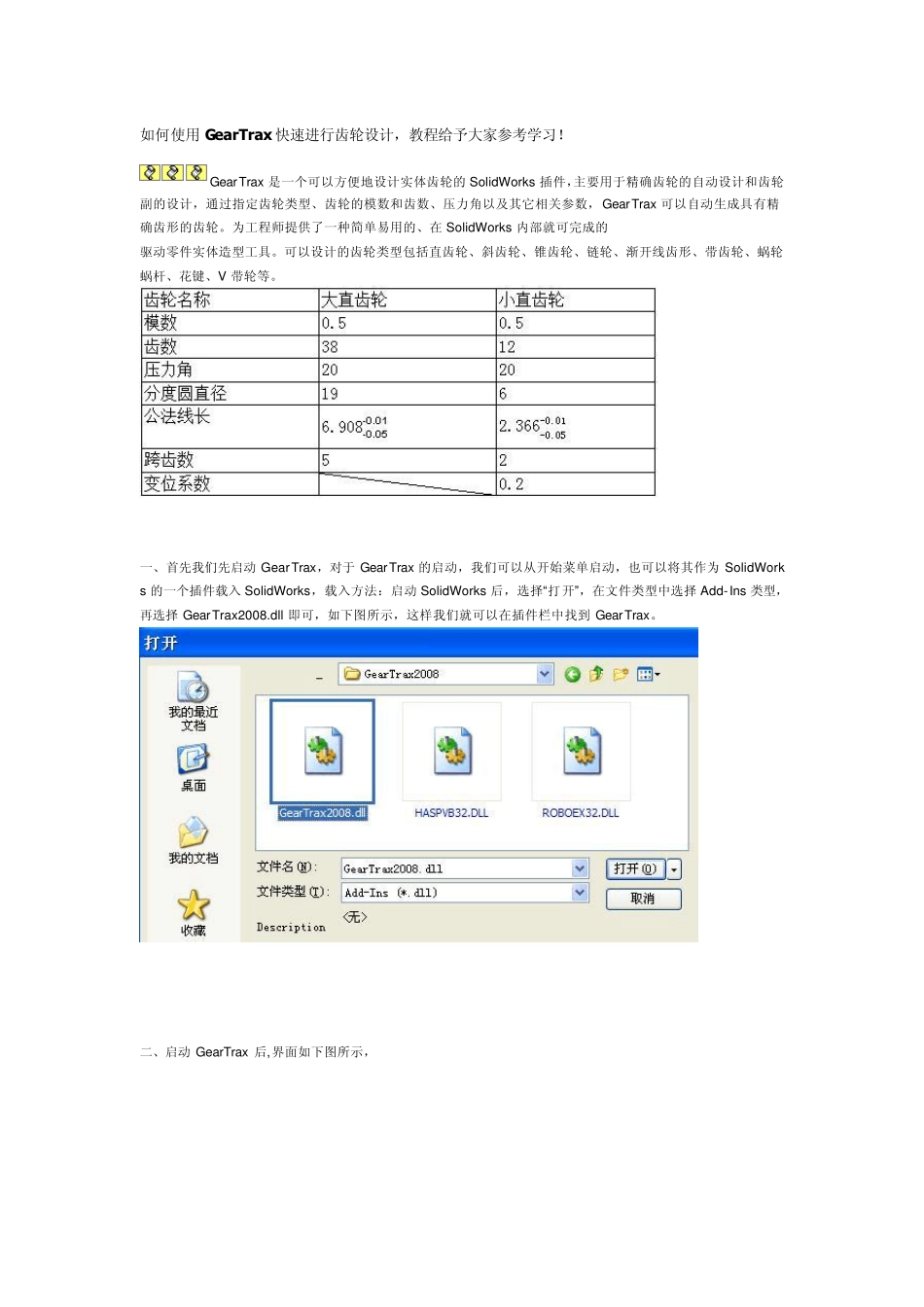

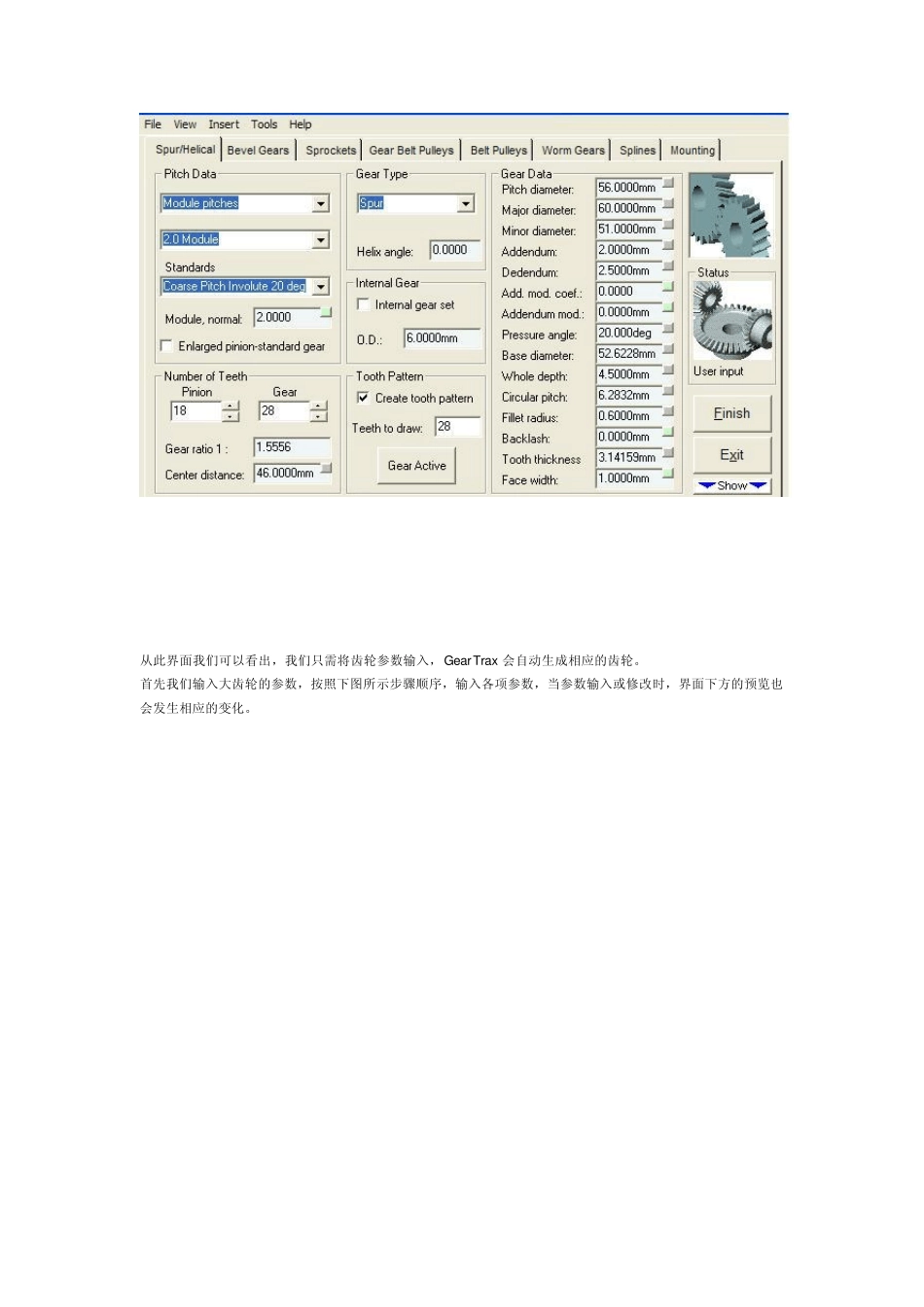

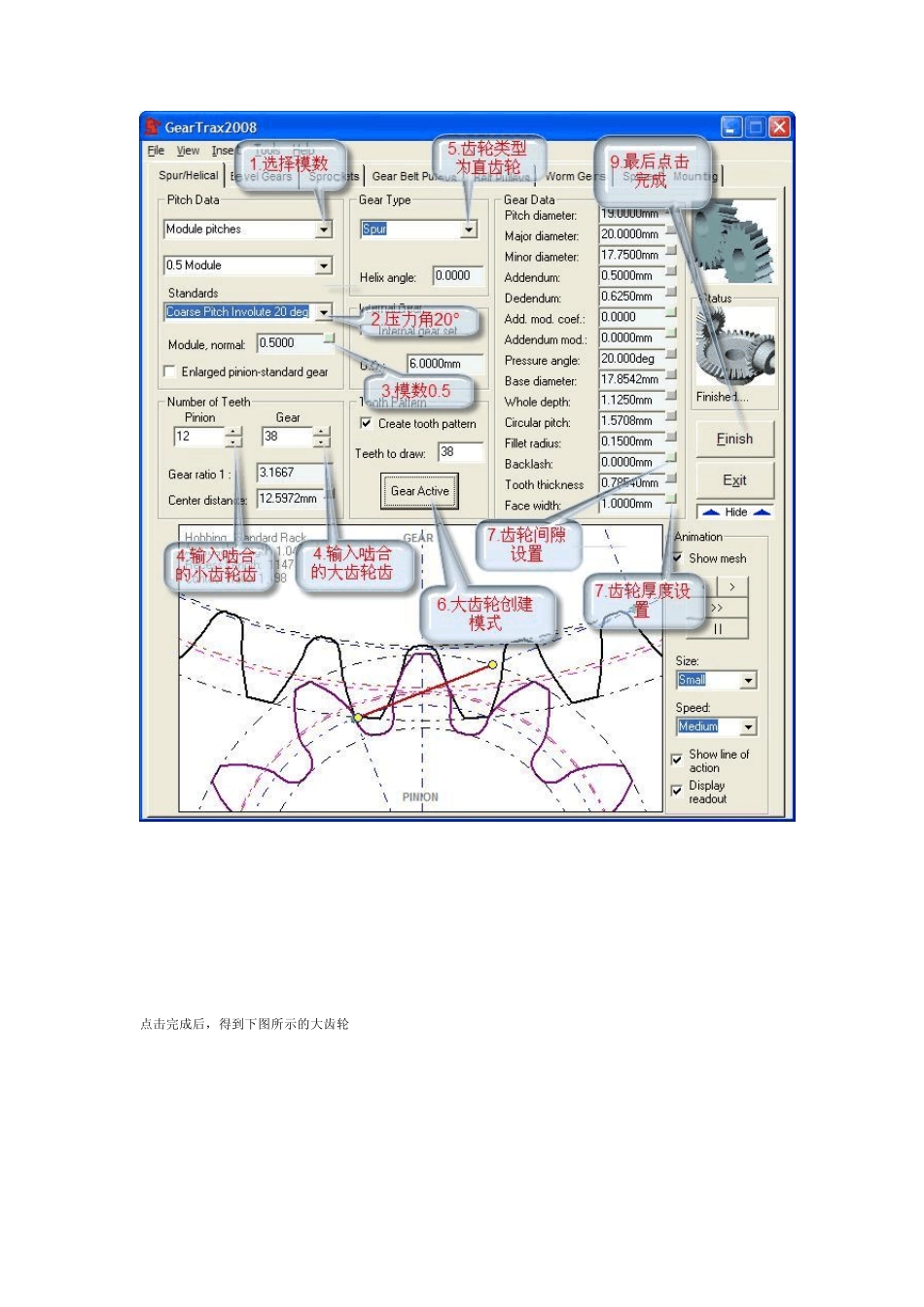

如何使用GearTrax 快速进行齿轮设计,教程给予大家参考学习! GearTrax 是一个可以方便地设计实体齿轮的SolidWorks 插件,主要用于精确齿轮的自动设计和齿轮副的设计,通过指定齿轮类型、齿轮的模数和齿数、压力角以及其它相关参数,GearTrax 可以自动生成具有精确齿形的齿轮。为工程师提供了一种简单易用的、在 SolidWorks 内部就可完成的 驱动零件实体造型工具。可以设计的齿轮类型包括直齿轮、斜齿轮、锥齿轮、链轮、渐开线齿形、带齿轮、蜗轮蜗杆、花键、V 带轮等。 一、首先我们先启动GearTrax ,对于GearTrax 的启动,我们可以从开始菜单启动,也可以将其作为 SolidWorks 的一个插件载入 SolidWorks ,载入方法:启动SolidWorks 后,选择“打开”,在文件类型中选择 Add-Ins 类型,再选择 GearTrax 2008.dll 即可,如下图所示,这样我们就可以在插件栏中找到 GearTrax 。 二、启动GearTrax 后,界面如下图所示, 从此界面我们可以看出,我们只需将齿轮参数输入,GearTrax 会自动生成相应的齿轮。 首先我们输入大齿轮的参数,按照下图所示步骤顺序,输入各项参数,当参数输入或修改时,界面下方的预览也会发生相应的变化。 点击完成后,得到下图所示的大齿轮 我们再按照下图所示步骤顺序,输入小齿轮的参数, 点击完成后,得到下图所示的小齿轮 最后我们将大小齿轮做成装配体,根据传动比做出下面齿轮啮合动画。
