如何利用TeklaStructures进行铁板的套料VIP专享

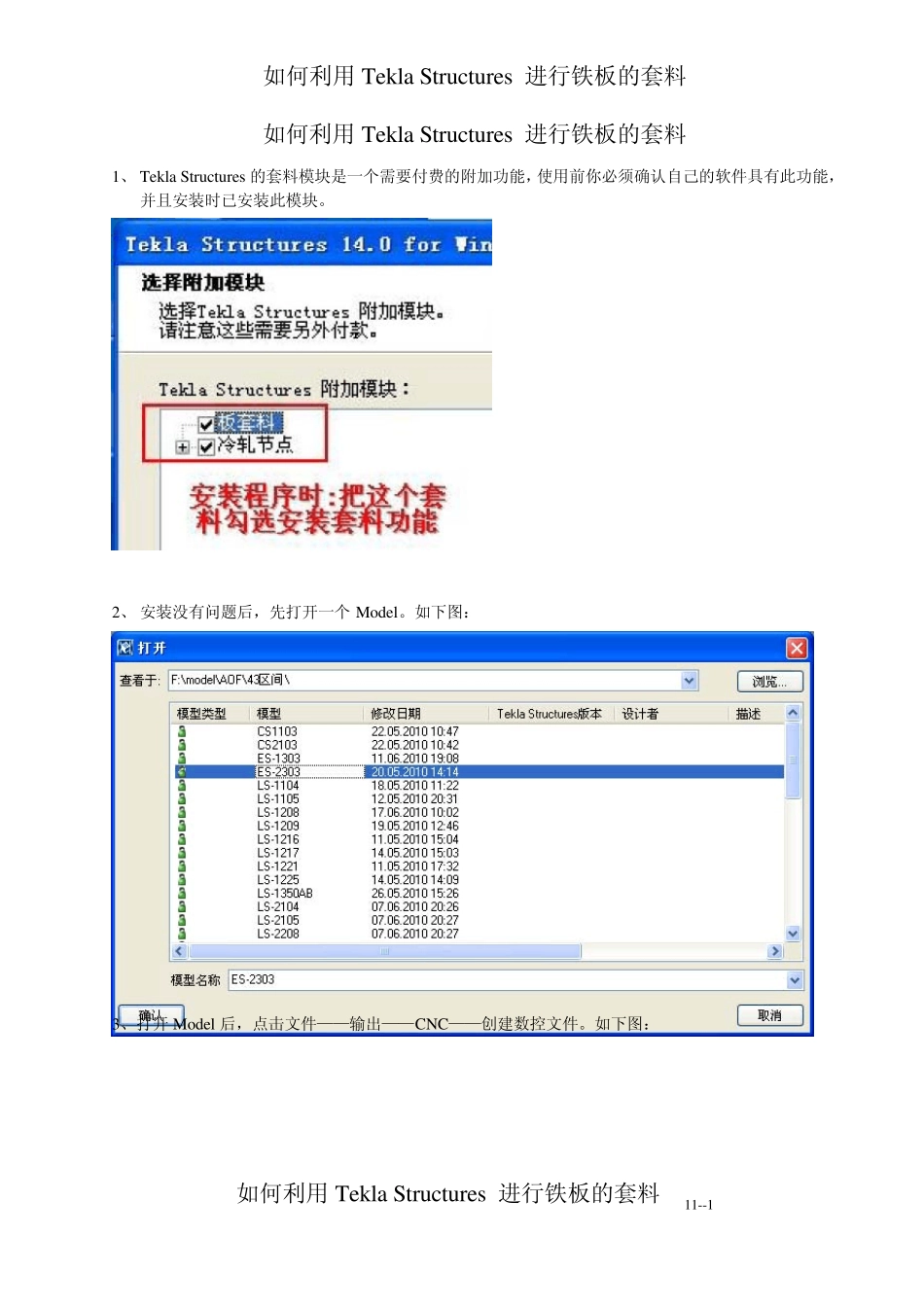

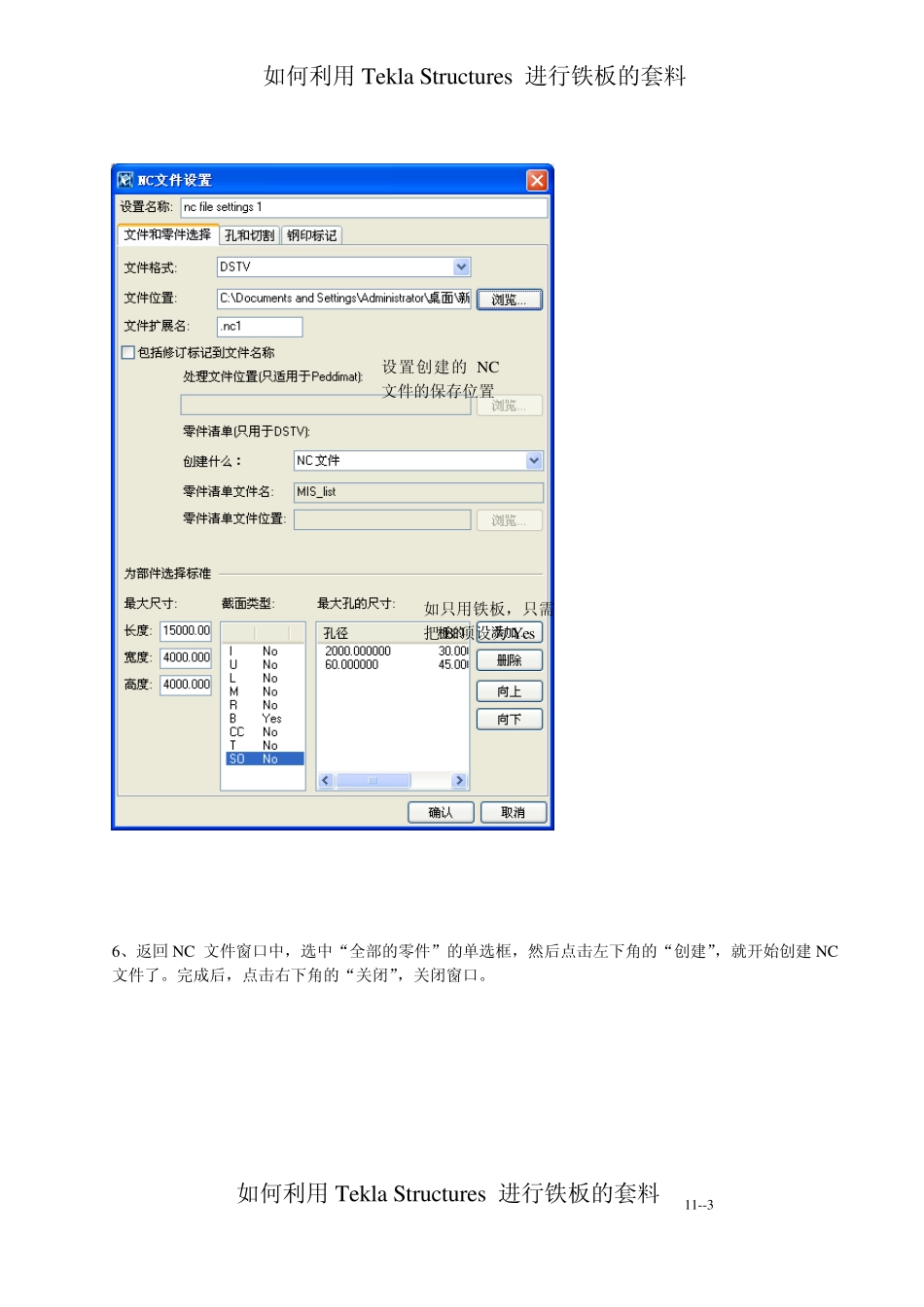

如何利用Tekla Stru ctu res 进行铁板的套料 如何利用Tekla Stru ctu res 进行铁板的套料 1、 Tekla Stru ctu res 的套料模块是一个需要付费的附加功能，使用前你必须确认自己的软件具有此功能，并且安装时已安装此模块。 2、 安装没有问题后，先打开一个Model。如下图： 3、打开Model 后，点击文件——输出——CNC——创建数控文件。如下图： 如何利用Tekla Stru ctu res 进行铁板的套料 11--1 如何利用Tekla Stru ctu res 进行铁板的套料 如何利用Tekla Stru ctu res 进行铁板的套料 11--2 4、在弹出的NC 文件窗口中，先选中创建文件中的复选框，再单击“编辑”。如下图： 1、选中这里 2、再点编辑，进入下一个对话窗口5、在弹出的NC 文件设置窗口中，在“文件位置”中输入要创建的NC 文件的保存位置，在下面的“截面类型”小窗口中，如果只是创建铁板的套料，则可以只把 B 类型设为 Yes,其它只设为 No，点击“确认”。 如何利用Tekla Stru ctu res 进行铁板的套料 设置创建的NC文件的保存位置如只用铁板，只需把B 项设为Yes 6、返回NC 文件窗口中，选中“全部的零件”的单选框，然后点击左下角的“创建”，就开始创建NC文件了。完成后，点击右下角的“关闭”，关闭窗口。 如何利用Tekla Stru ctu res 进行铁板的套料 11--3 如何利用Tekla Stru ctu res 进行铁板的套料 如何利用Tekla Stru ctu res 进行铁板的套料 11--4 7、点击文件——输出——CNC——套料设置， 弹出套料设置的窗口，在这里只需设置转换用文件保存位置即可，完成后，点击左下角的“OK”关闭窗口。 如何利用Tekla Stru ctu res 进行铁板的套料 在这两个地方设置文件保存位置即可。如何利用Tekla Stru ctu res 进行铁板的套料 11--5 8、点击文件——输出——CNC——定义套料任务，在弹出的窗口中，先设置DSTV 文件的保存位置，然后再设置要创建的文件名。如下图： 如何利用Tekla Stru ctu res 进行铁板的套料 指定文件文件保存位置 如何利用Tekla Stru ctu res 进行铁板的套料 11--6 9、在下方的Av ailable DSTV 窗口中添加要套料的文件到下面的窗口中。（该窗口中列出的文件即是我们刚才创建的全部 NC 文件）。全部选好后，点击右方的Start 按钮就开始套料。完成后，依次显示部件的名称、视图及所处的套料图纸号。然后再点击左下角的Nex t，就可以开始套料了。 ...
