如何正确使用Profibus插头以及终端电阻

如何正确使用Profibus插头以及终端电阻_第1页
1/9
如何正确使用Profibus插头以及终端电阻_第2页
2/9
如何正确使用Profibus插头以及终端电阻_第3页
3/9

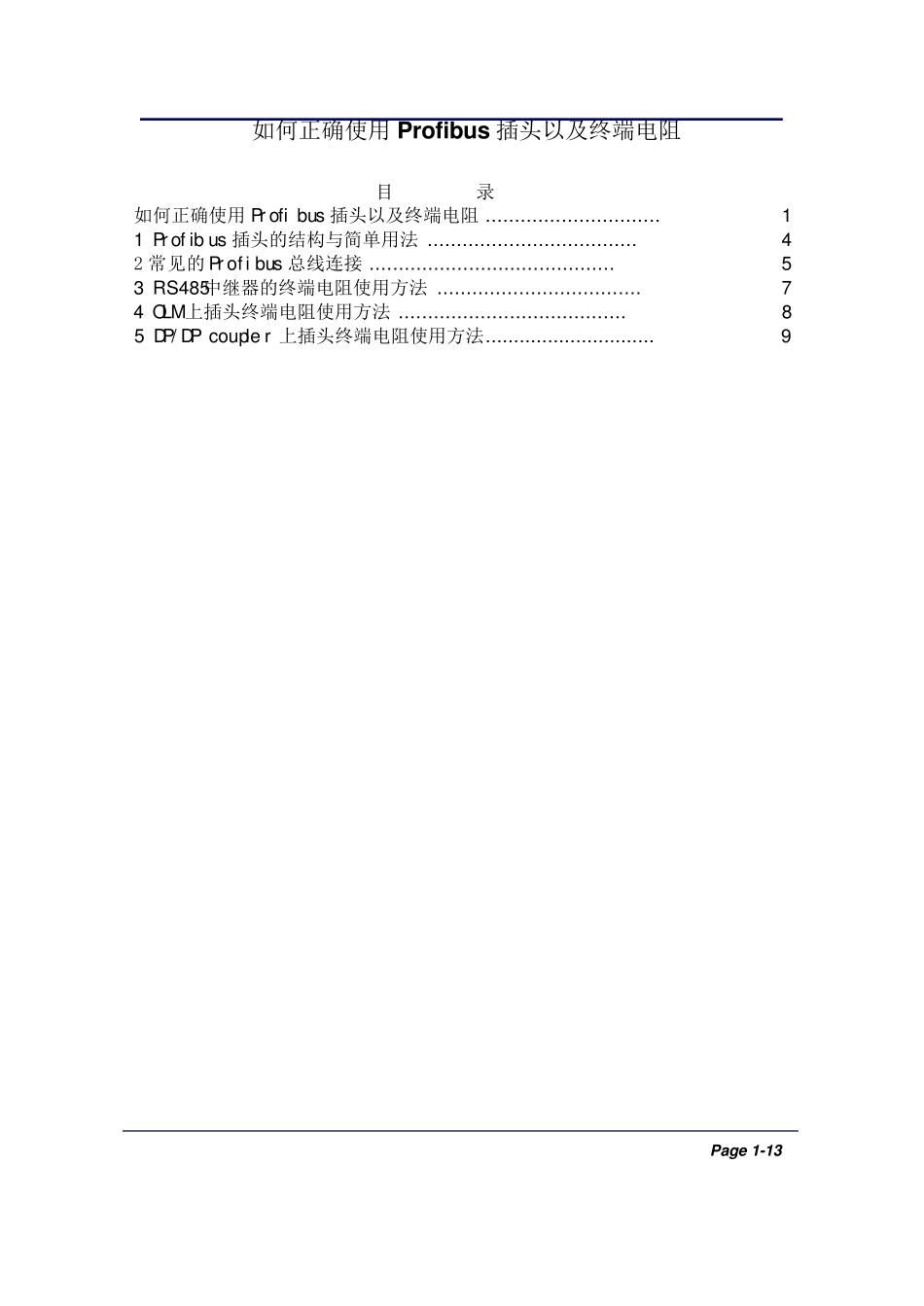

Page 1-13 如何正确使用 Profibus 插头以及终端电阻 目 录 如何正确使用 Pr ofi bus 插头以及终端电阻 .............................. 1 1 Pr of ib us 插头的结构与简单用法 .................................... 4 2 常见的 Pr of i bus 总线连接 .......................................... 5 3 RS485 中继器的终端电阻使用方法 ................................... 7 4 OLM 上插头终端电阻使用方法 ....................................... 8 5 DP/ DP couple r 上插头终端电阻使用方法.............................. 9 Page 2-13 插头与终端电阻在 Profibus 通讯中有着非常重要的作用,它们使用起来非常简单,没有 很多复杂的设置:但是正是由于使用简单,使得很多工程师在使用当中忽略了一些细节,导 致很多通讯问题。 1 Profibus 插头的结构与简单用法 图 1Profibus 插头结构 这是常见的 Profibus 插头,如果我们有 A,B 两个站点要做 Profibus 通讯,应该如何连 接插头呢?因为总线上只有两个站,显然终端电阻都要打到 ON 位置。那么插头上的接线是否 要一进一出呢。 图 2 两个 DP 站点的连接 Page 3-13 正确的做法是两个插头都连接进线端。因为终端电阻与插头的出线端是 2 选 1 的。终端 电阻打 ON,进线端连接终端电阻,断开与出线端的连接:终端电 阻打 OFF,进线端断开与终 端电阻的连接,连接出线端。 2 常见的 Profibus 总线连接 图 3 主站在总线一端点 图 3 所示的是一般的 Profibus 总线连接方法,主站位于总线的一端,终端电阻打 ON。 然后依次连接后面的站点,中间的站点终端电阻打 OFF,最后面的站点终端电阻打 ON。 图 4 主站在总线中间 有时候由于现场设备分布的原因,主站也可以安装在 Profibus 总线的中间,具体做法如 图 4 所示。 Page 4-13 终端电阻打 ON 的设备不能断电,如图 5 所示 Profibus 插头上除了 220 欧的终端电阻以 外还有两个 390 欧的偏置电阻,并且偏置电阻上必须连接电源。 图 5 终端电阻和偏置电阻 如果终端设备需要经常断电维护,或者终端设备只有接线端子而没有 9 针 D 型插座,就 需要使用有源终端模块作为 Profibus 总线的终端(6ES7 972-0DA00-0AA0)。 图 6 Profibus 有源终端模块 如果 Profibus 电缆不够长,需要把两根电缆接起来,不能简...
