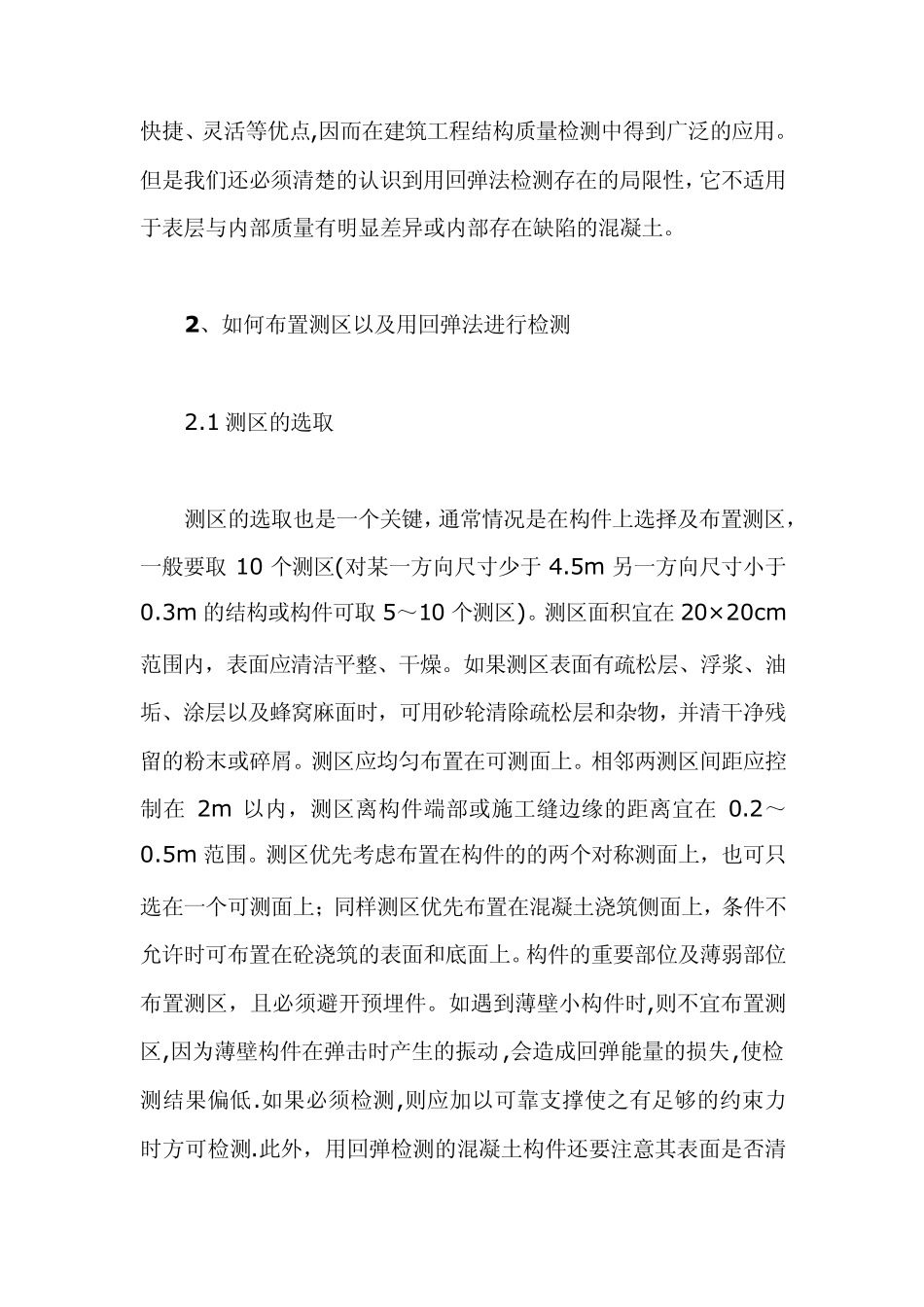

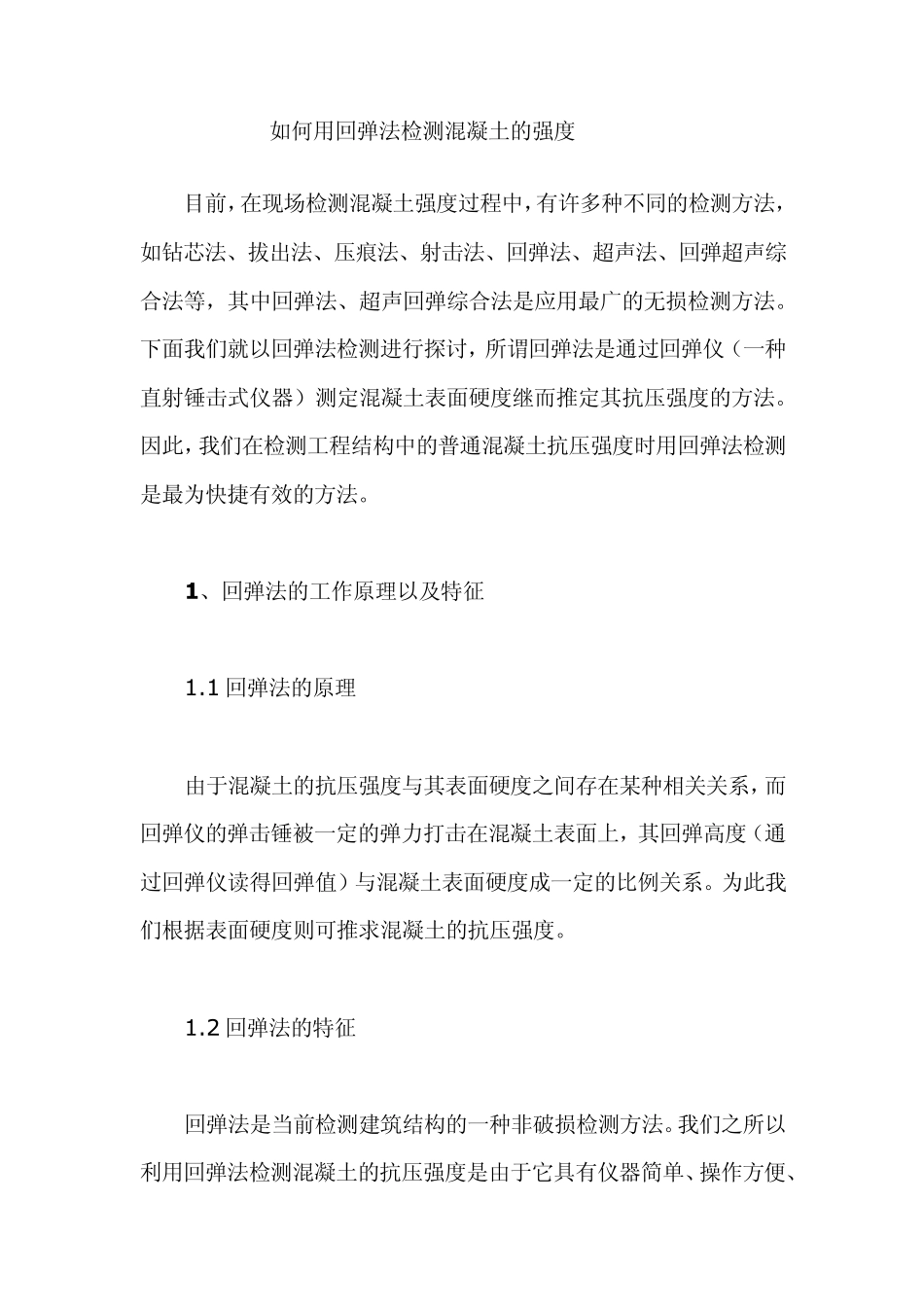

如何用回弹法检测混凝土的强度 目前，在现场检测混凝土强度过程中，有许多种不同的检测方法，如钻芯法、拔出法、压痕法、射击法、回弹法、超声法、回弹超声综合法等，其中回弹法、超声回弹综合法是应用最广的无损检测方法。下面我们就以回弹法检测进行探讨，所谓回弹法是通过回弹仪（一种直射锤击式仪器）测定混凝土表面硬度继而推定其抗压强度的方法。因此，我们在检测工程结构中的普通混凝土抗压强度时用回弹法检测是最为快捷有效的方法。 1 、回弹法的工作原理以及特征 1.1 回弹法的原理 由于混凝土的抗压强度与其表面硬度之间存在某种相关关系，而回弹仪的弹击锤被一定的弹力打击在混凝土表面上，其回弹高度（通过回弹仪读得回弹值）与混凝土表面硬度成一定的比例关系。为此我们根据表面硬度则可推求混凝土的抗压强度。 1.2 回弹法的特征 回弹法是当前检测建筑结构的一种非破损检测方法。我们之所以利用回弹法检测混凝土的抗压强度是由于它具有仪器简单、操作方便、快捷、灵活等优点,因而在建筑工程结构质量检测中得到广泛的应用。但是我们还必须清楚的认识到用回弹法检测存在的局限性，它不适用于表层与内部质量有明显差异或内部存在缺陷的混凝土。 2 、如何布置测区以及用回弹法进行检测 2.1 测区的选取 测区的选取也是一个关键，通常情况是在构件上选择及布置测区，一般要取 10 个测区(对某一方向尺寸少于 4.5m 另一方向尺寸小于0.3m 的结构或构件可取 5～10 个测区)。测区面积宜在 20×20cm范围内，表面应清洁平整、干燥。如果测区表面有疏松层、浮浆、油垢、涂层以及蜂窝麻面时，可用砂轮清除疏松层和杂物，并清干净残留的粉末或碎屑。测区应均匀布置在可测面上。相邻两测区间距应控制在 2m 以内，测区离构件端部或施工缝边缘的距离宜在 0.2～0.5m 范围。测区优先考虑布置在构件的的两个对称测面上，也可只选在一个可测面上；同样测区优先布置在混凝土浇筑侧面上，条件不允许时可布置在砼浇筑的表面和底面上。构件的重要部位及薄弱部位布置测区，且必须避开预埋件。如遇到薄壁小构件时,则不宜布置测区,因为薄壁构件在弹击时产生的振动,会造成回弹能量的损失,使检测结果偏低.如果必须检测,则应加以可靠支撑使之有足够的约束力时方可检测.此外，用回弹检测的混凝土构件还要注意其表面是否清洁、平整,不应有疏松层、浮浆、油垢、蜂窝、麻面等等。所以，我们必须规范每一个检测项目的操作过程，从而保证检测结果的...
