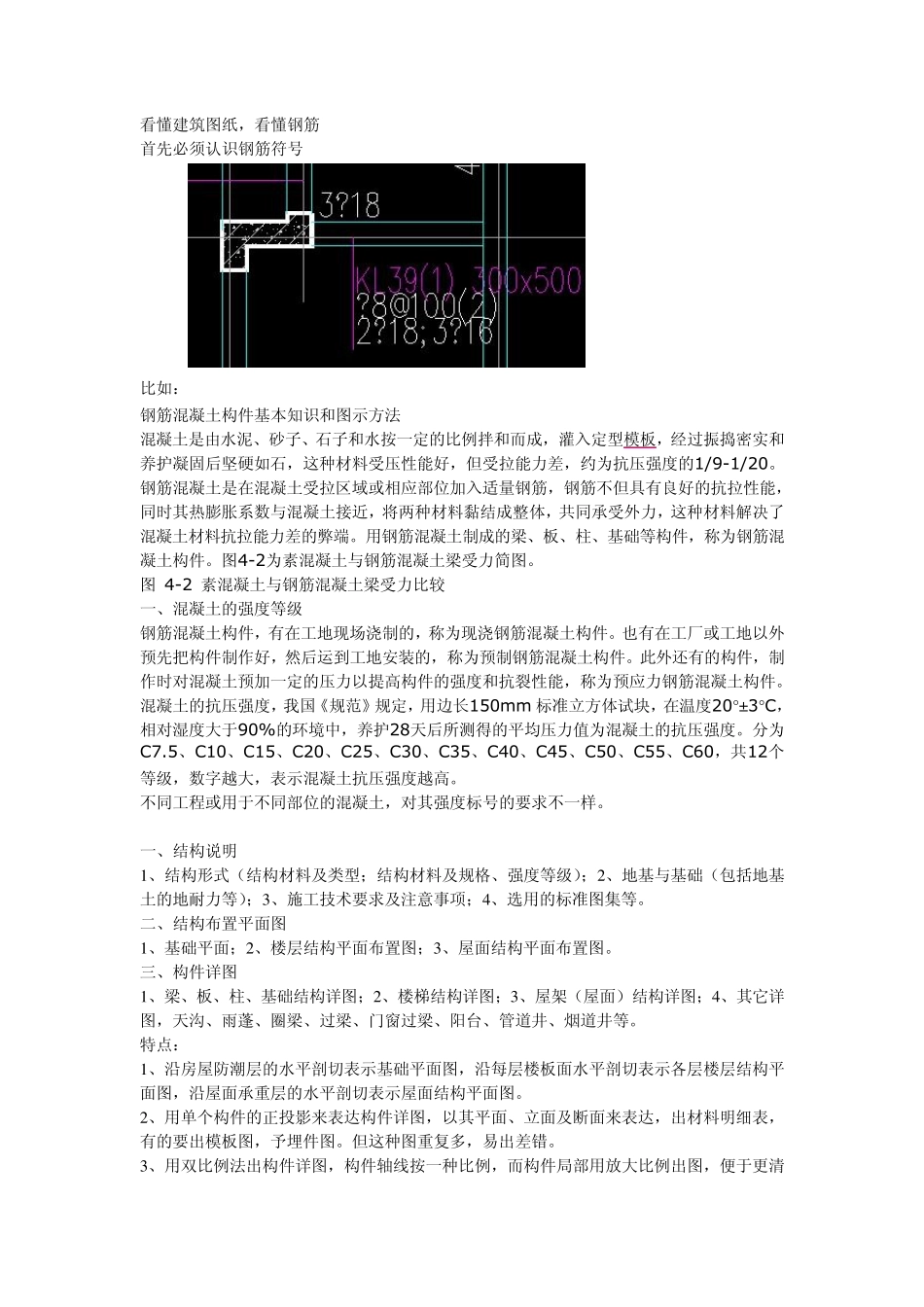

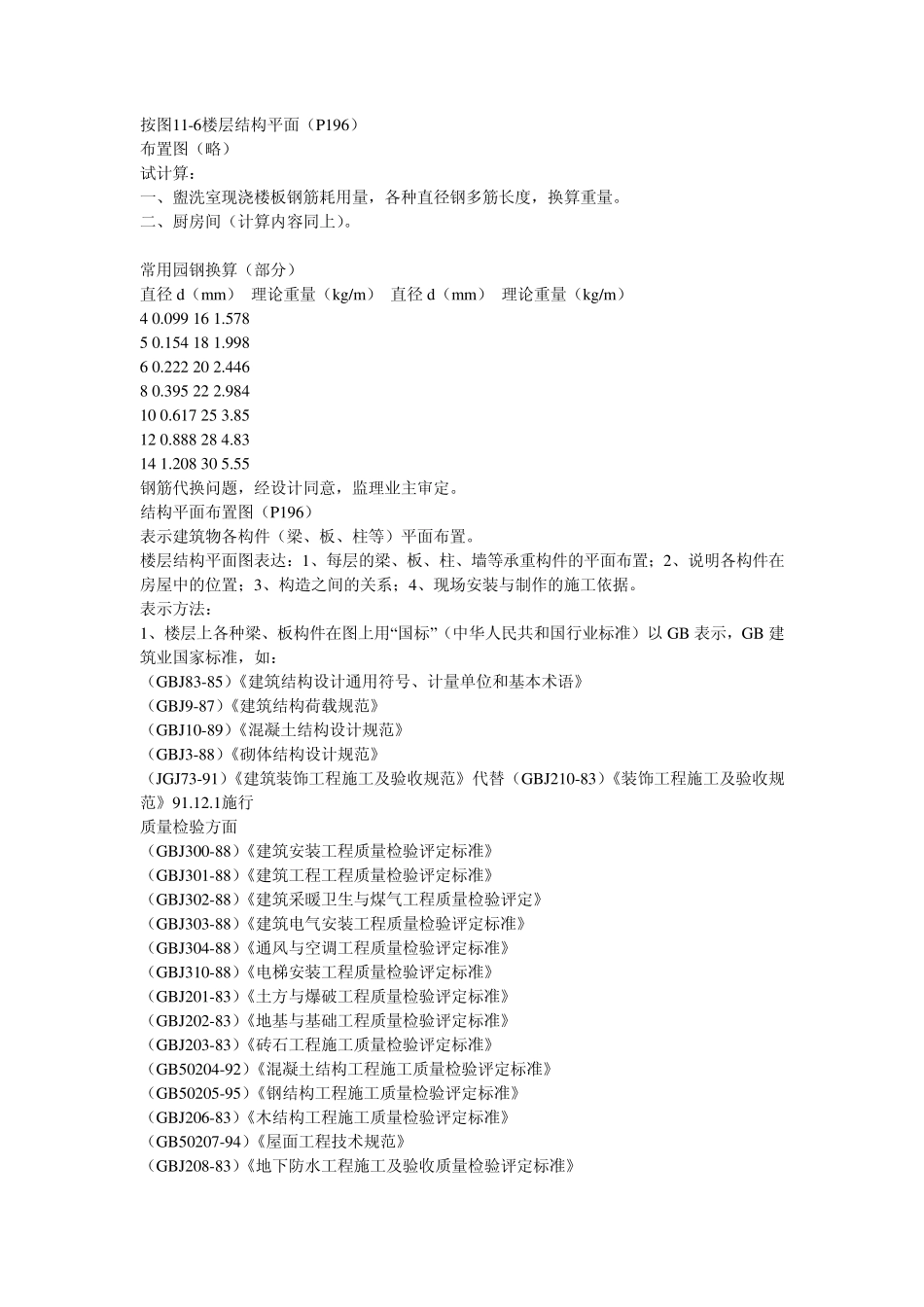

看懂建筑图纸，看懂钢筋 首先必须认识钢筋符号 比如： 钢筋混凝土构件基本知识和图示方法 混凝土是由水泥、砂子、石子和水按一定的比例拌和而成，灌入定型模板，经过振捣密实和养护凝固后坚硬如石，这种材料受压性能好，但受拉能力差，约为抗压强度的1/9-1/20。钢筋混凝土是在混凝土受拉区域或相应部位加入适量钢筋，钢筋不但具有良好的抗拉性能，同时其热膨胀系数与混凝土接近，将两种材料黏结成整体，共同承受外力，这种材料解决了混凝土材料抗拉能力差的弊端。用钢筋混凝土制成的梁、板、柱、基础等构件，称为钢筋混凝土构件。图4-2为素混凝土与钢筋混凝土梁受力简图。 图 4-2 素混凝土与钢筋混凝土梁受力比较 一、混凝土的强度等级 钢筋混凝土构件，有在工地现场浇制的，称为现浇钢筋混凝土构件。也有在工厂或工地以外预先把构件制作好，然后运到工地安装的，称为预制钢筋混凝土构件。此外还有的构件，制作时对混凝土预加一定的压力以提高构件的强度和抗裂性能，称为预应力钢筋混凝土构件。混凝土的抗压强度，我国《规范》规定，用边长150m m 标准立方体试块，在温度20°±3°C，相对湿度大于90%的环境中，养护28天后所测得的平均压力值为混凝土的抗压强度。分为C7.5、C10、C15、C20、C25、C30、C35、C40、C45、C50、C55、C60，共12个等级，数字越大，表示混凝土抗压强度越高。 不同工程或用于不同部位的混凝土，对其强度标号的要求不一样。 一、结构说明 1、结构形式（结构材料及类型；结构材料及规格、强度等级）；2、地基与基础（包括地基土的地耐力等）；3、施工技术要求及注意事项；4、选用的标准图集等。 二、结构布置平面图 1、基础平面；2、楼层结构平面布置图；3、屋面结构平面布置图。 三、构件详图 1、梁、板、柱、基础结构详图；2、楼梯结构详图；3、屋架（屋面）结构详图；4、其它详图，天沟、雨蓬、圈梁、过梁、门窗过梁、阳台、管道井、烟道井等。 特点： 1、沿房屋防潮层的水平剖切表示基础平面图，沿每层楼板面水平剖切表示各层楼层结构平面图，沿屋面承重层的水平剖切表示屋面结构平面图。 2、用单个构件的正投影来表达构件详图，以其平面、立面及断面来表达，出材料明细表，有的要出模板图，予埋件图。但这种图重复多，易出差错。 3、用双比例法出构件详图，构件轴线按一种比例，而构件局部用放大比例出图，便于更清晰表达节点的施工尺寸与搭节关系。 4、结施中，构件的立面、断面轮廓线用细或中实...
