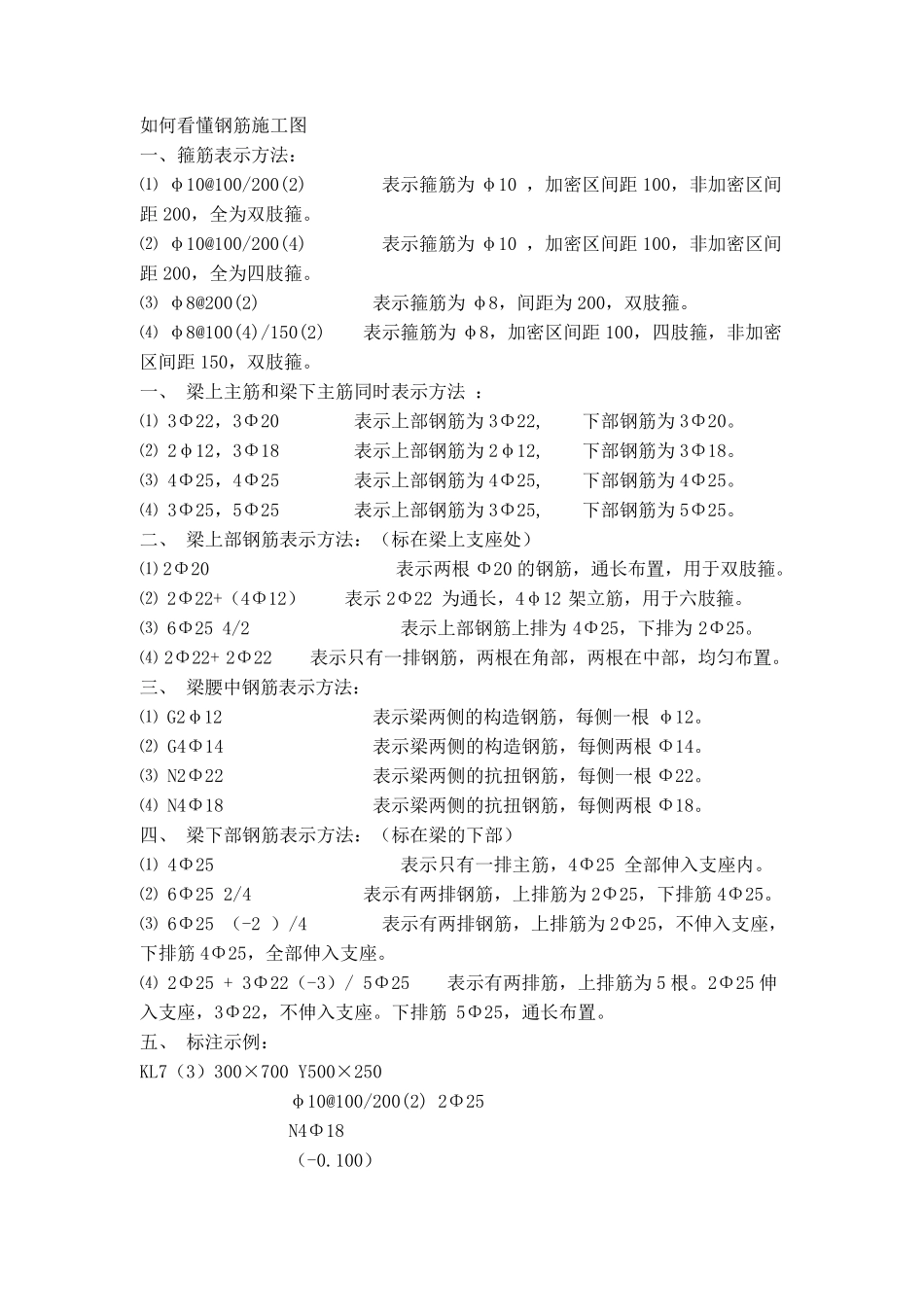

如何看懂钢筋施工图

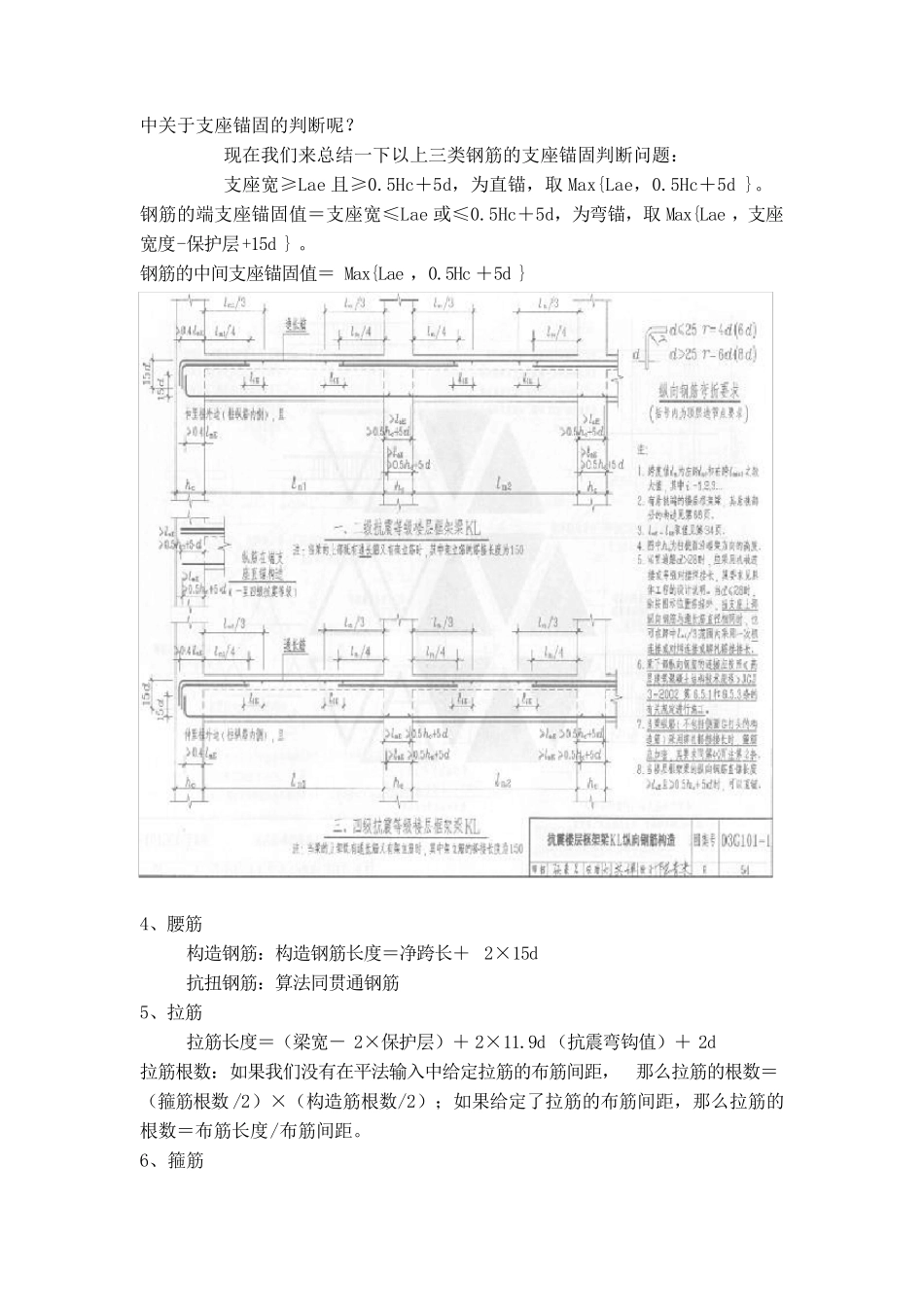

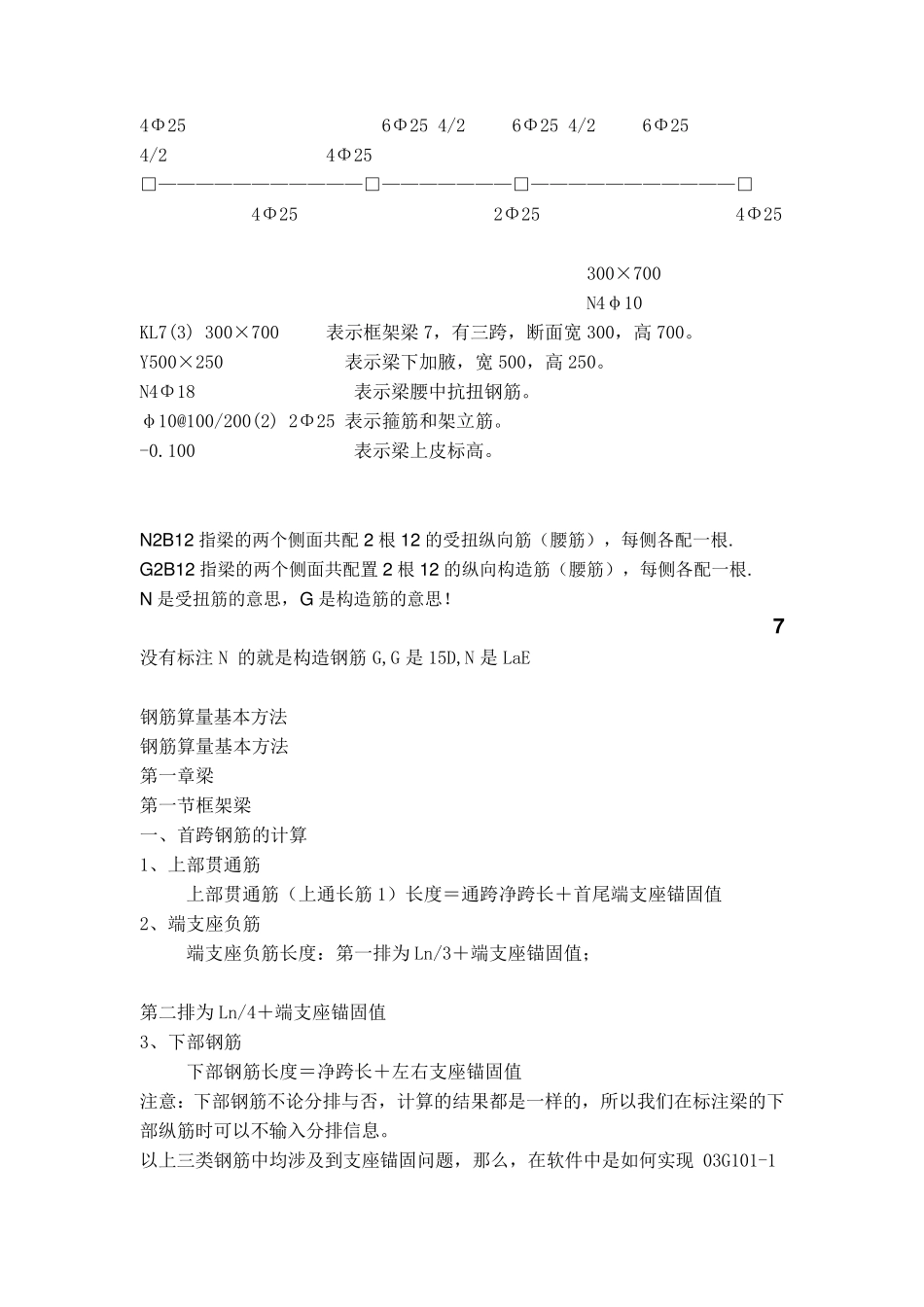

如何看懂钢筋施工图 一、箍筋表示方法： ⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。 ⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。 ⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。 ⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。 一、 梁上主筋和梁下主筋同时表示方法 ： ⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。 ⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。 ⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。 ⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。 二、 梁上部钢筋表示方法：（标在梁上支座处） ⑴ 2Φ20 表示两根Φ20 的钢筋，通长布置，用于双肢箍。 ⑵ 2Φ22+（4Φ12） 表示2Φ22 为通长，4φ12 架立筋，用于六肢箍。 ⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。 ⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。 三、 梁腰中钢筋表示方法： ⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。 ⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。 ⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。 ⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。 四、 梁下部钢筋表示方法：（标在梁的下部） ⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。 ⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。 ⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。 ⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5 根。2Φ25 伸入支座，3Φ22，不伸入支座。下排筋 5Φ25，通长布置。 五、 标注示例： KL7（3）300×700 Y500×250 φ10@100/200(2) 2Φ25 N4Φ18 （-0.100） 4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25 □———————————□———————□———————————□ 4Φ25 2Φ25 4Φ25 300×700 N4φ10 KL7(3) 300×700 表示框架梁 7，有三跨，断面宽 300，高 700。 Y500×250 表示梁下加腋，宽 500，高 250。 N4Φ18 表示梁腰中抗扭钢筋。 φ10@100/200(2) 2Φ25 表示箍筋和架立筋。 -0.100 表示梁上皮标高。 ...
