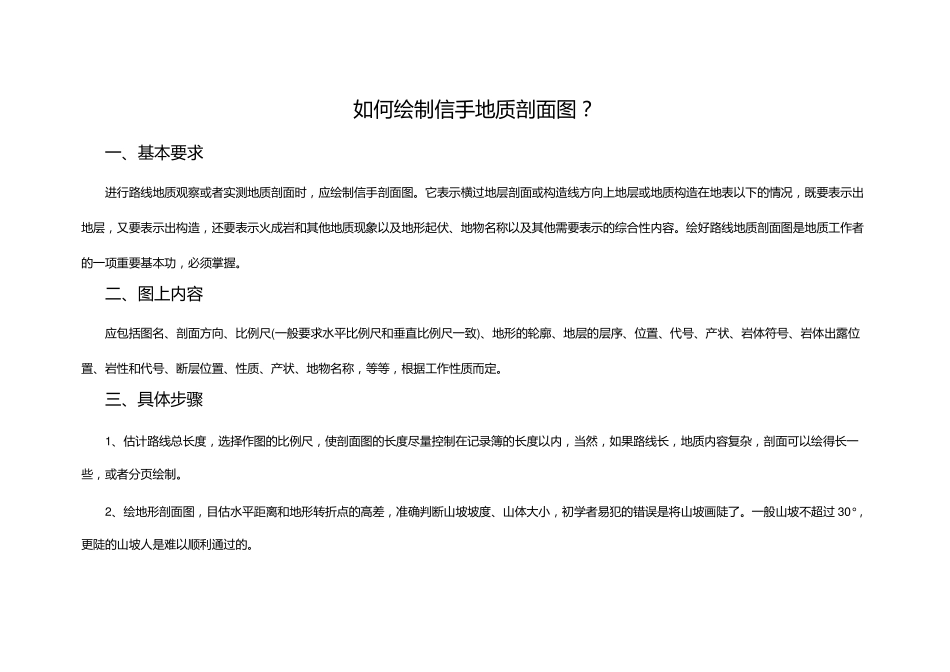

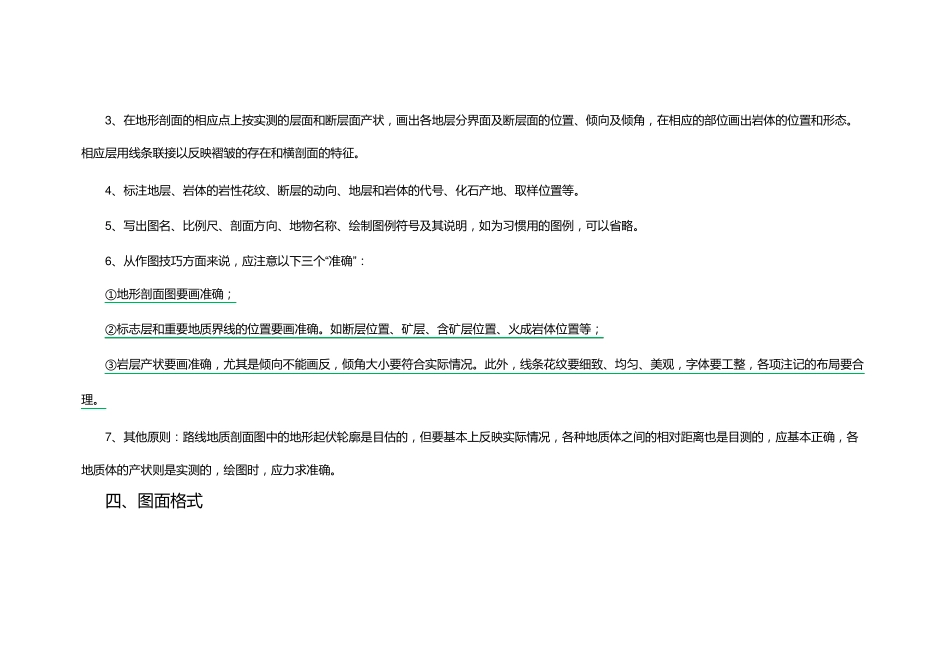

如 何 绘 制 信 手 地 质 剖 面 图 ？ 一 、基本要求 进行路线地 质 观察或者实测地 质 剖 面 时，应绘 制 信 手 剖 面 图 。它表示横过地 层剖 面 或构造线方向上地 层或地 质 构造在地 表以下的情况，既要表示出地 层，又要表示出构造，还要表示火成岩和其他地 质 现象以及地 形起伏、地 物名称以及其他需要表示的综合性内容。绘 好路线地 质 剖 面 图 是地 质 工作者的一 项重要基本功，必须掌握。 二、图 上内容 应包括图 名、剖 面 方向、比例尺(一 般要求水平比例尺和垂直比例尺一 致)、地 形的轮廓、地 层的层序、位置、代号、产状、岩体符号、岩体出露位置、岩性和代号、断层位置、性质 、产状、地 物名称，等等，根据工作性质 而定。 三、具体步骤 1、估计路线总长度，选择作图 的比例尺，使剖 面 图 的长度尽量 控 制 在记 录 簿 的长度以内，当 然 ，如 果 路线长，地 质 内容复 杂 ，剖 面 可 以绘 得 长一些 ，或者分 页 绘 制 。 2、绘 地 形剖 面 图 ，目 估水平距 离 和地 形转 折 点 的高 差 ，准 确 判 断山 坡 坡 度、山 体大 小 ，初 学 者易 犯 的错 误 是将 山 坡 画 陡 了 。一 般山 坡 不 超 过 30°，更 陡 的山 坡 人 是难 以顺 利 通 过的。 3、 在 地 形 剖 面 的 相 应 点 上 按 实 测 的 层 面 和 断 层 面 产 状 ， 画 出 各 地 层 分 界 面 及 断 层 面 的 位 置 、 倾 向 及 倾 角 ， 在 相 应 的 部 位 画 出 岩 体 的 位 置 和 形 态 。相 应 层 用 线 条 联 接 以 反 映 褶 皱 的 存 在 和 横 剖 面 的 特 征 。 4、 标 注 地 层 、 岩 体 的 岩 性 花 纹 、 断 层 的 动 向 、 地 层 和 岩 体 的 代 号 、 化 石 产 地 、 取 样 位 置 等 。 5、 写 出 图 名 、 比 例 尺 、 剖 面 方 向 、 地 物 名 称 、 绘 制 图 例 符 号 及 其 说 明 ， 如 为 习 惯 用 的 图 例 ， 可 以 省 略 。 6、 从 作 图 技 巧 方 面 来 说 ， 应 注 意 以 下 三 个 “准 确 ”： ①地 形 剖 面 图 要画 准 确 ； ②标 志层 和 重要地 质界 线 的 位...
