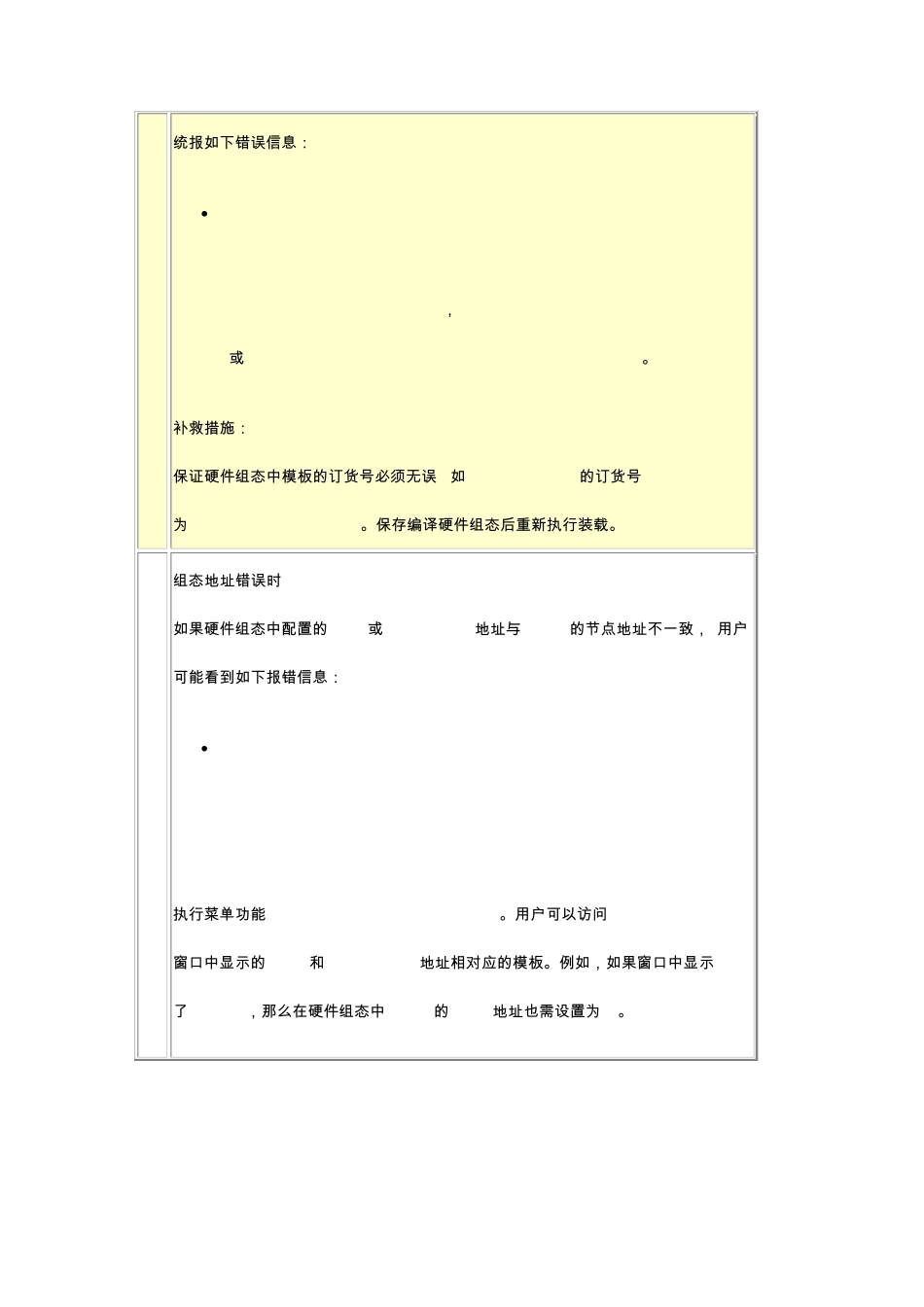

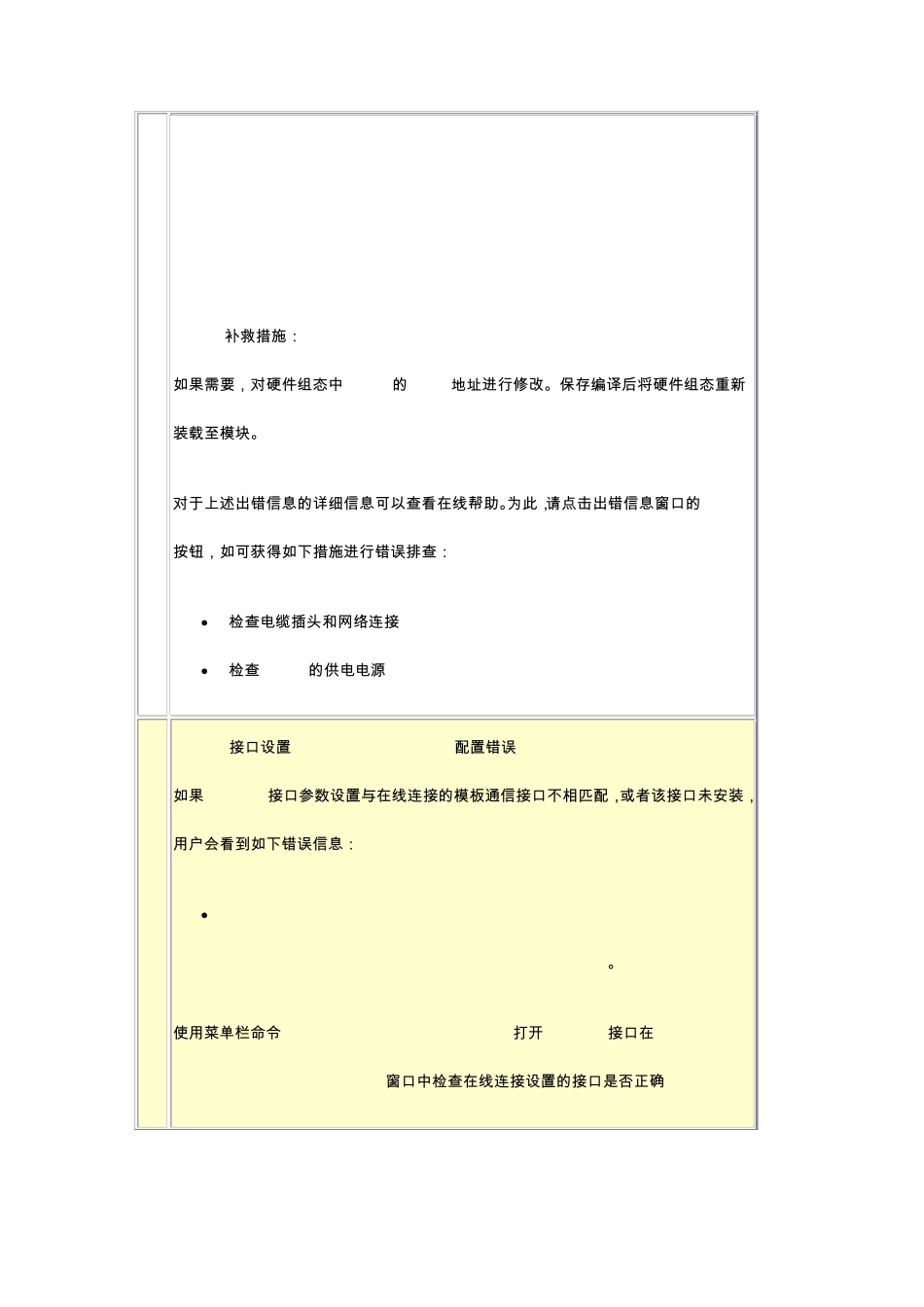

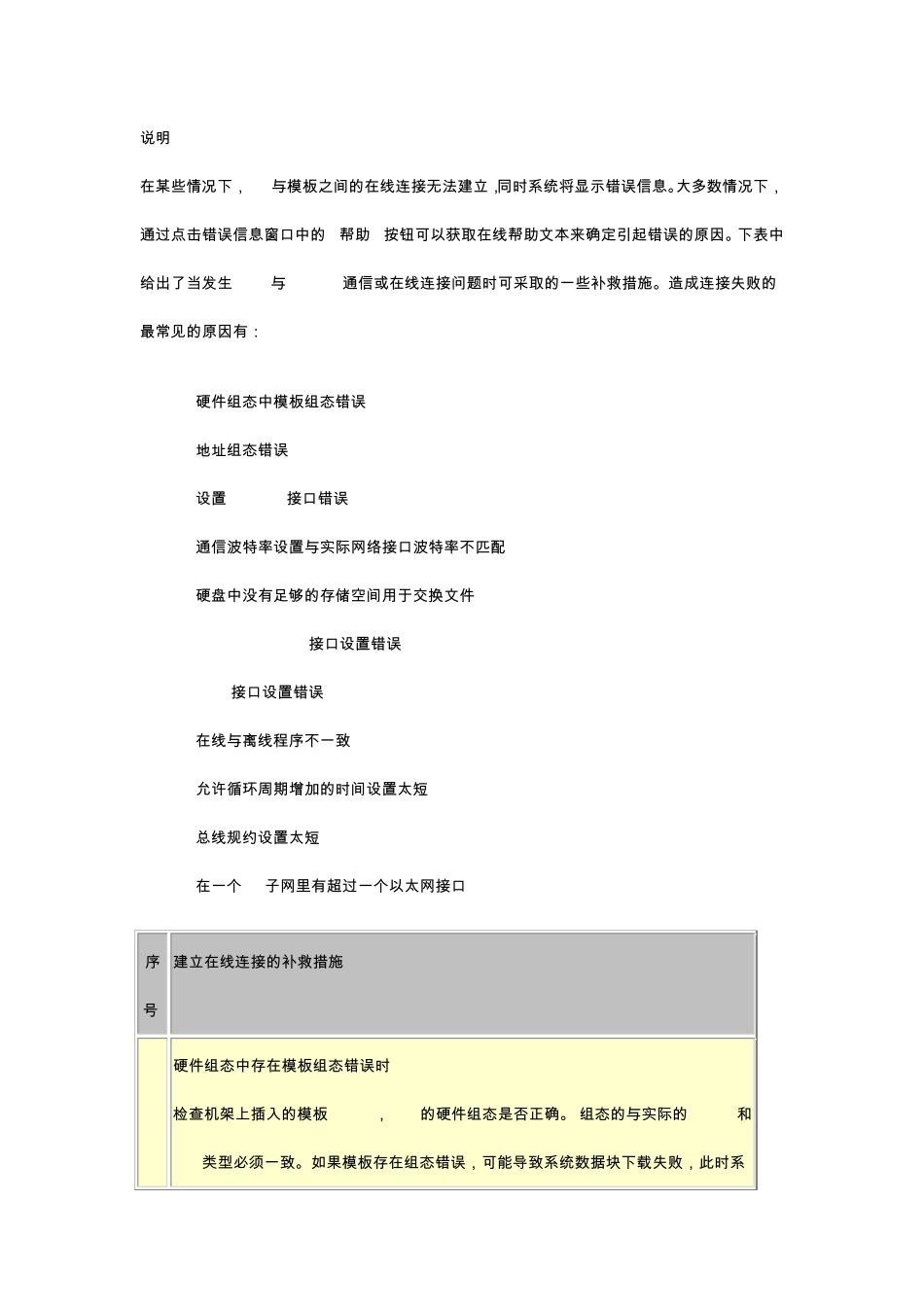

说 明 : 在 某 些 情 况 下 ,PG 与 模 板 之 间 的 在 线 连 接 无 法 建 立 ,同 时 系 统 将 显 示 错 误 信 息 。大多数情 况 下 ,通过点击错 误 信 息 窗口中的 "帮助" 按钮可以获取在 线 帮助文本来确定引起错 误 的 原因。下 表中给出了当发生 PG 与 CPU 通信 或在 线 连 接 问题时 可采取的 一些 补救措施。造成连 接 失败的最常见的 原因有: 1. 硬件组态中模 板 组态错 误 2. 地址组态错 误 3. 设置 PG/PC 接 口错 误 4. 通信 波特率设置与 实际网络接 口波特率不匹配 5. 硬盘中没有足够的 存储空间 用于交换文件 6. PROFIBUS DP 接 口设置错 误 7. MPI 接 口设置错 误 8. 在 线 与 离线 程序不一致 9. 允许循环周期增加的 时 间 设置太短 10. 总线 规约设置太短 11. 在 一个 IP子网里有超过一个以太网接 口 序号. 建 立 在 线 连 接 的 补救措施 1 硬件组态中存在 模 板 组态错 误 时 检查机架上插入的 模 板 (CPU, CP) 的 硬件组态是否正确。 组态的 与 实际的 CPU 和 CP 类型必须一致。如果模 板 存在 组态错 误 , 可能导致系 统 数据块下 载失败, 此时 系统 报 如 下 错 误 信 息 : Download (13:4589) The system data could not be loaded on the module ... at station ... "SDB 200 could not be loaded", 或 "Parameters of the DP system data module are not valid"。 补救措施: 保证硬件组态中模板的订货号必须无误 (如 CPU 315-2DP 的订货号为 6ES7315-2AF03-0AB0 )。保存编译硬件组态后重新执行装载。 2 组态地址错 误 时 如 果硬件组态中配置的 MPI 或 PROFIBUS 地址与 CPU 的节点地址不一致, 用户可能看到如 下 报 错 信 息 : Download (33:16656) "Online: Connection could not be established. The connection partner is not responding." 执行菜单功能 "PLC > Show Accessible Nodes"。用户可以访问 "Accessible Nodes" 窗口中显示的 MPI 和 PROFIBUS 地址相对应的模板。例如 , 如 果窗口中显示了 MPI=2 , 那么在硬件组态中 CPU 的 MPI 地址也需设置为 2。 Bild 01 补 救 措 施 : 如 果 需 要 ,...
