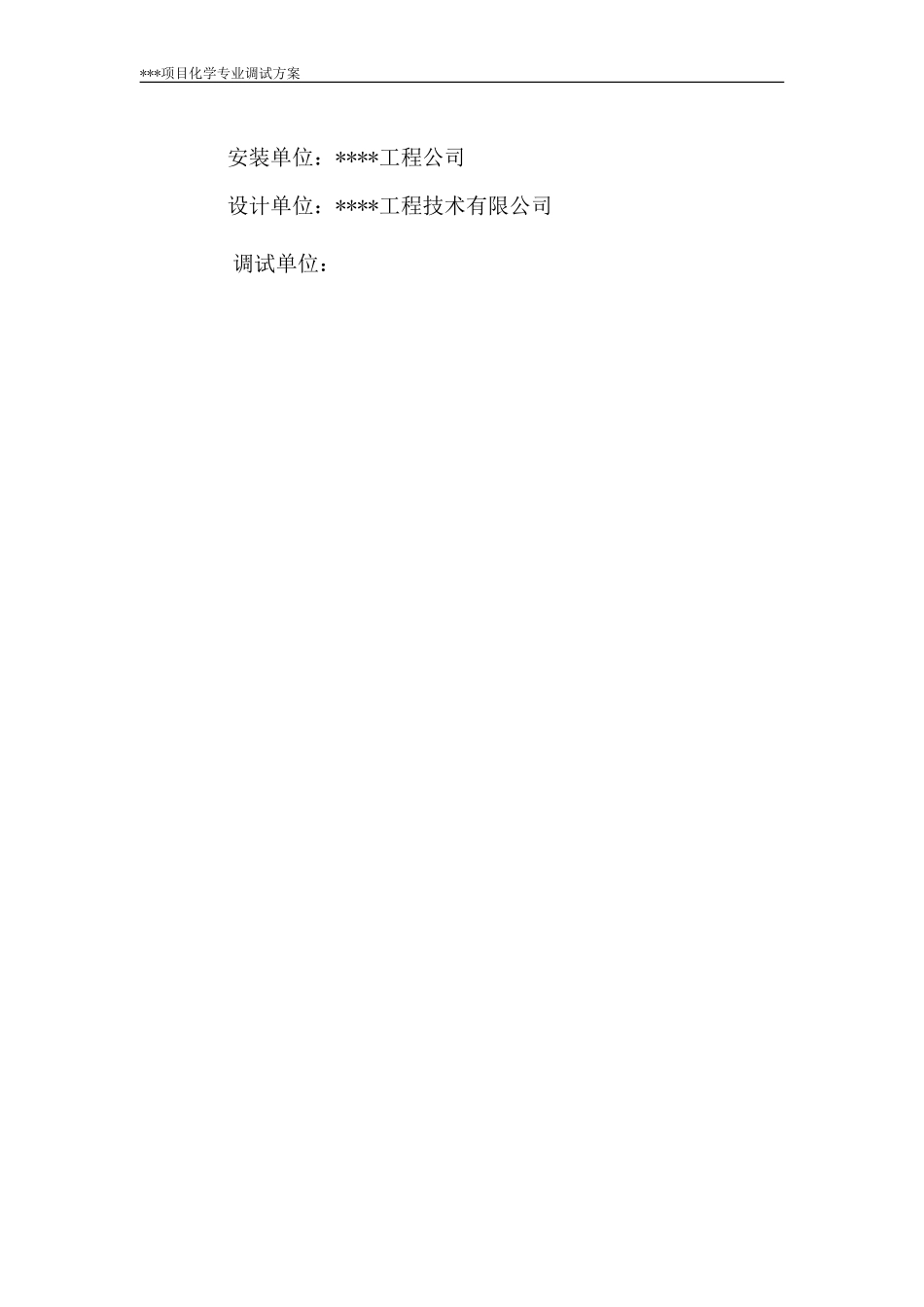

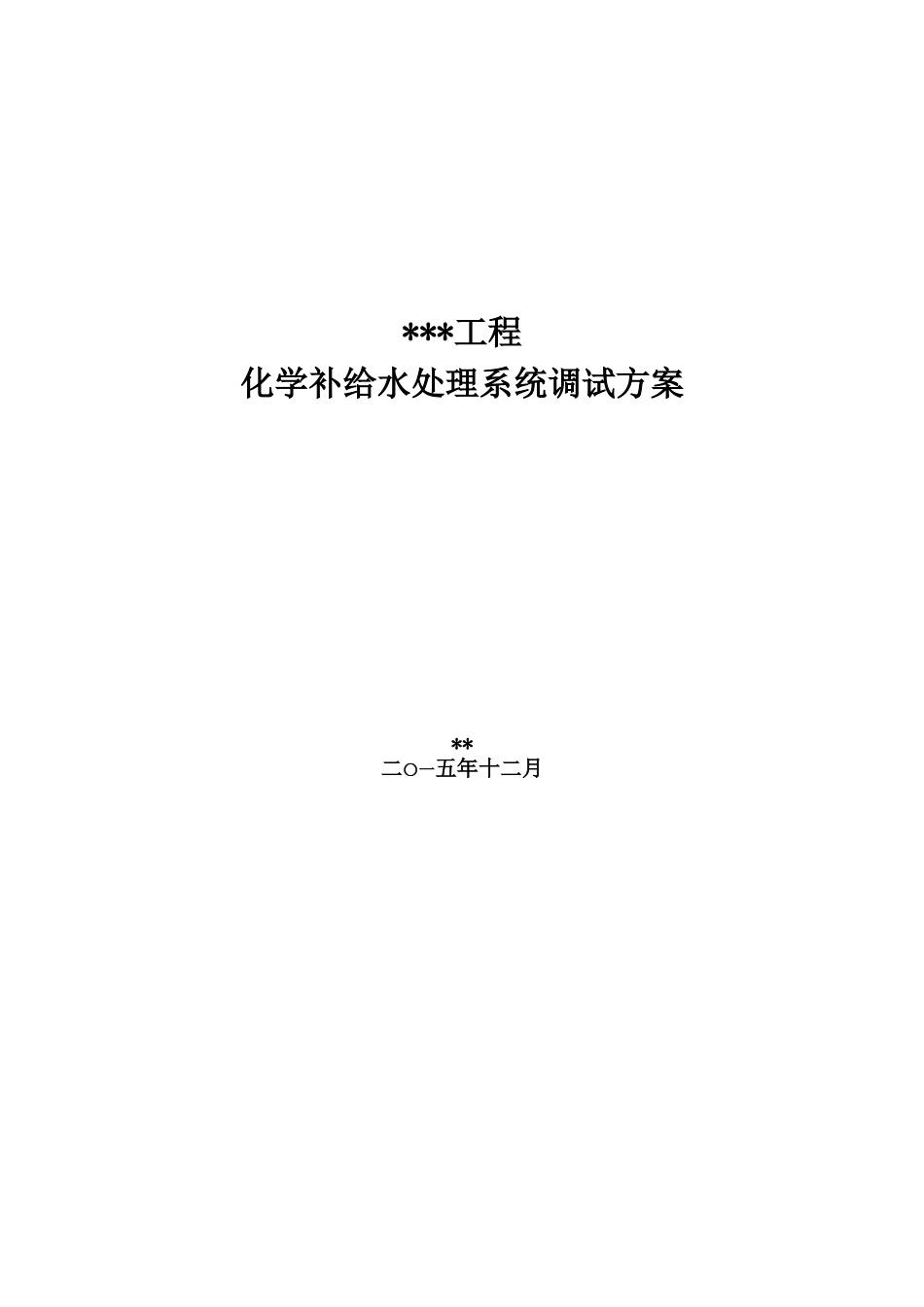

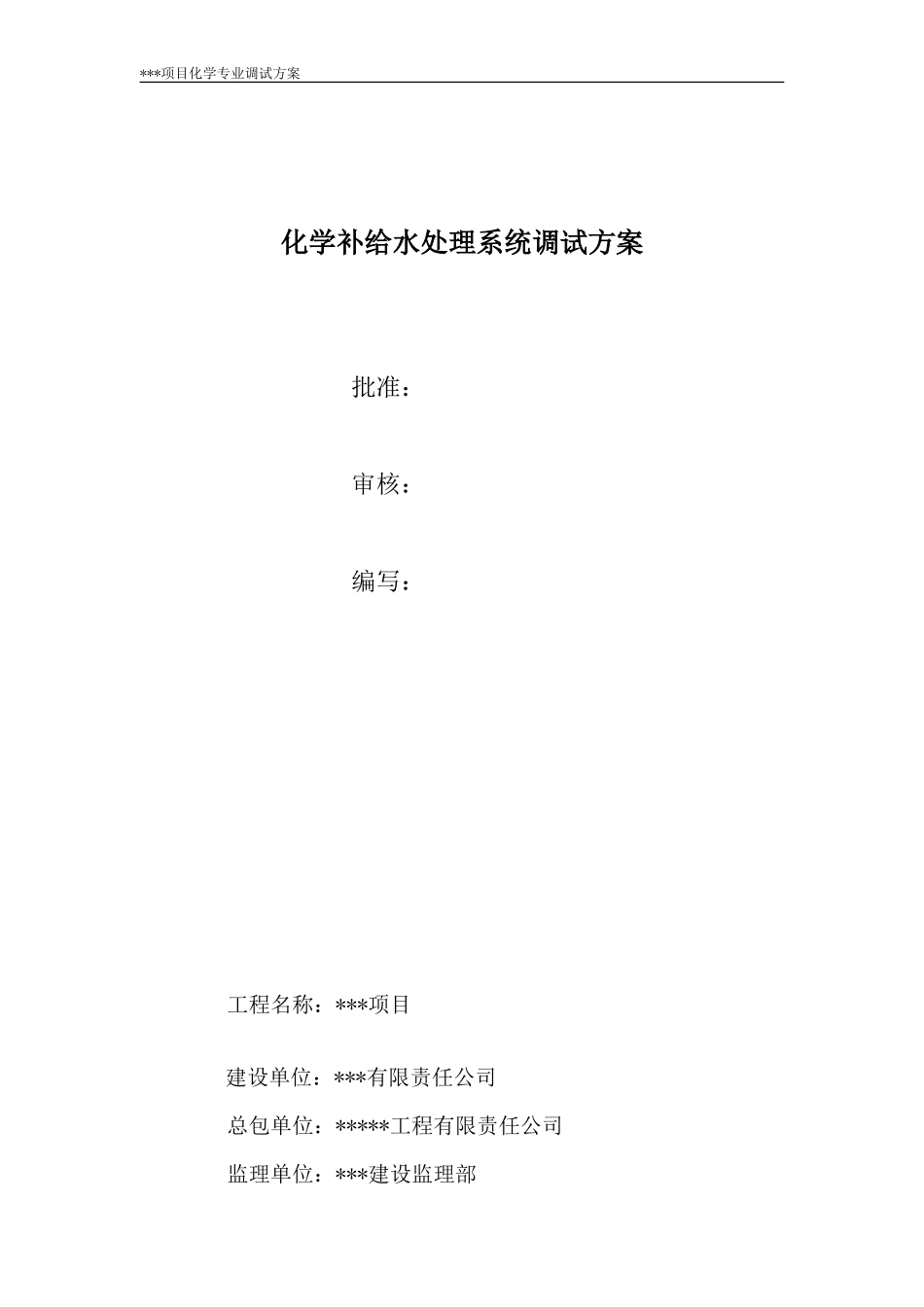

***工程化学补给水处理系统调试方案**二〇一五年十二月***项目化学专业调试方案化学补给水处理系统调试方案批准：审核：编写：工程名称：***项目建设单位：***有限责任公司总包单位：*****工程有限责任公司监理单位：***建设监理部***项目化学专业调试方案安装单位：****工程公司设计单位：****工程技术有限公司调试单位：******项目化学专业调试方案目录1概述.............................................................12水处理系统工艺流程...............................................23调试目的.........................................................24系统及设备主要技术规范...........................................35调试依据及标准...................................................66调试应具备的条件及检查内容.......................................77多介质过滤器的启动调试...........................................88反渗透系统的启动调试.............................................910除碳器的启动...................................................1111混床的启动调整..................................................1112水处理系统的移交...............................................1513组织分工及安全措施.............................................15I1概述本工程原水水源为水库水，源水被引入电厂后，进行混凝澄清、过滤处理，处理后出水（Ca2+（mg/L）30~200，总铁：0.5＜mg/L；锰：0.1＜mg/L；悬浮物：5＜mg/L总硬度（以碳酸钙计）（mg/L）≤45012总碱度（以碳酸钙计）（mg/L）≤500）用于厂区工业用水和生活用水的水源。化学补给水处理系统水源为厂区工业用水（目前调试计划用自来水），系统中设计安装了1台出力为22m3/h的全自动超滤系统，1套出力为17m3/h的全自动反渗透系统，1台出力为15m3/h的全自动EDI系统，以及配套的酸碱再生系统、盘式过滤器系统、加药系统、废水中和处理系统和原水加热系统。在满足设计制水能力的情况下，系统出水指标达到如下规定标准：a)超滤出水：污染指数（SDI）≤4，浊度＜1.0NTU，余氯＜0.1mg/L；b)反渗透系统的出水水质：SiO2＜100µg/L，DD＜10µS/cm；c)EDI系统的出水水质：SiO2＜20µg/L，DD＜0.15µS/cm2水处理系统工艺流程2.1设计水质原水为水库水，其水质为：pH=6.2，总铁=21.50mg/L，锰=1.05mg/L，悬浮物=16mg/L，二氧化硅=38mg/L。2.2系统工艺流程杀菌剂阻垢剂原水箱—→原水泵—→板式换热器—→盘式过滤器—→UF超滤系统—→UF产水箱反洗水泵RO增压泵—→保安过滤器—→高压水泵—→反渗透装置—→除CO2器—→中间水箱（RO浓水箱冲洗水泵产水箱—→EDI增压水泵—→EDI保安过滤器—→EDI装置—→除盐水箱—→除盐水泵—→主厂房加氨系统3调试目的3.1检验工艺和程控系统的合理性，检查设备及安装质量。3.2通过调试，为系统的正常运行、反洗、再生等操作提供必要的参考数据，系统能够实现手动和自动程序操作。3.3通过调试，确认设备和管道安装正确无误，设备运行性能良好，控制系统工作正常，系统功能达到设计要求，能够经济、合理地运行。4系统及设备主要技术规范4.1主要设备技术规范共16页第1页序号设备名称技术规范材质数量生产厂家备注1原水提升单元Q=24t/hr1.1原水箱V=50m3碳钢防腐1台上海达源1.2原水提升水泵Q=25m3/hr，H=37m，不锈钢2台南方特种泵2盘式过滤器单元2.1盘式过滤器2sk-3，处理水量25~30m3/h，过滤精度50µm混合材料1台ARKAL/以色列3蒸汽加热单元Q=25m3/hr20-30℃1套3.1汽水混合换热器Q=25m3/hr碳钢1套赛唯4杀菌剂投加装置1套4.1计量泵GM0005，流量：4.5L/hPVC2台米顿罗4.2计量箱V=600LPE1个5全自动超滤系统Q=22m3/h1套5.1膜芯8英寸12只进口5.2在线式流量计2台+GF+美国5.3温度计2台国产5.4电动慢开阀7只FABIA合资6阻垢剂投加装置1套6.1计量泵GM0005，流量：4.5L/hPVC2台米顿罗6.2计量箱V=600LPE1个7全自动反渗透系统Q=17t/hr.套，T=25℃，系统脱盐率≥98%，回收率≥75%1套7.1保安过滤器装置过滤精度5µm,Q=22m3/hr304SS2套东隆7.2保安过滤器滤芯式3...
