威纶:轻松入门EasyBuilder500之一

威纶:轻松入门EasyBuilder500之一_第1页
1/9
威纶:轻松入门EasyBuilder500之一_第2页
2/9
威纶:轻松入门EasyBuilder500之一_第3页
3/9

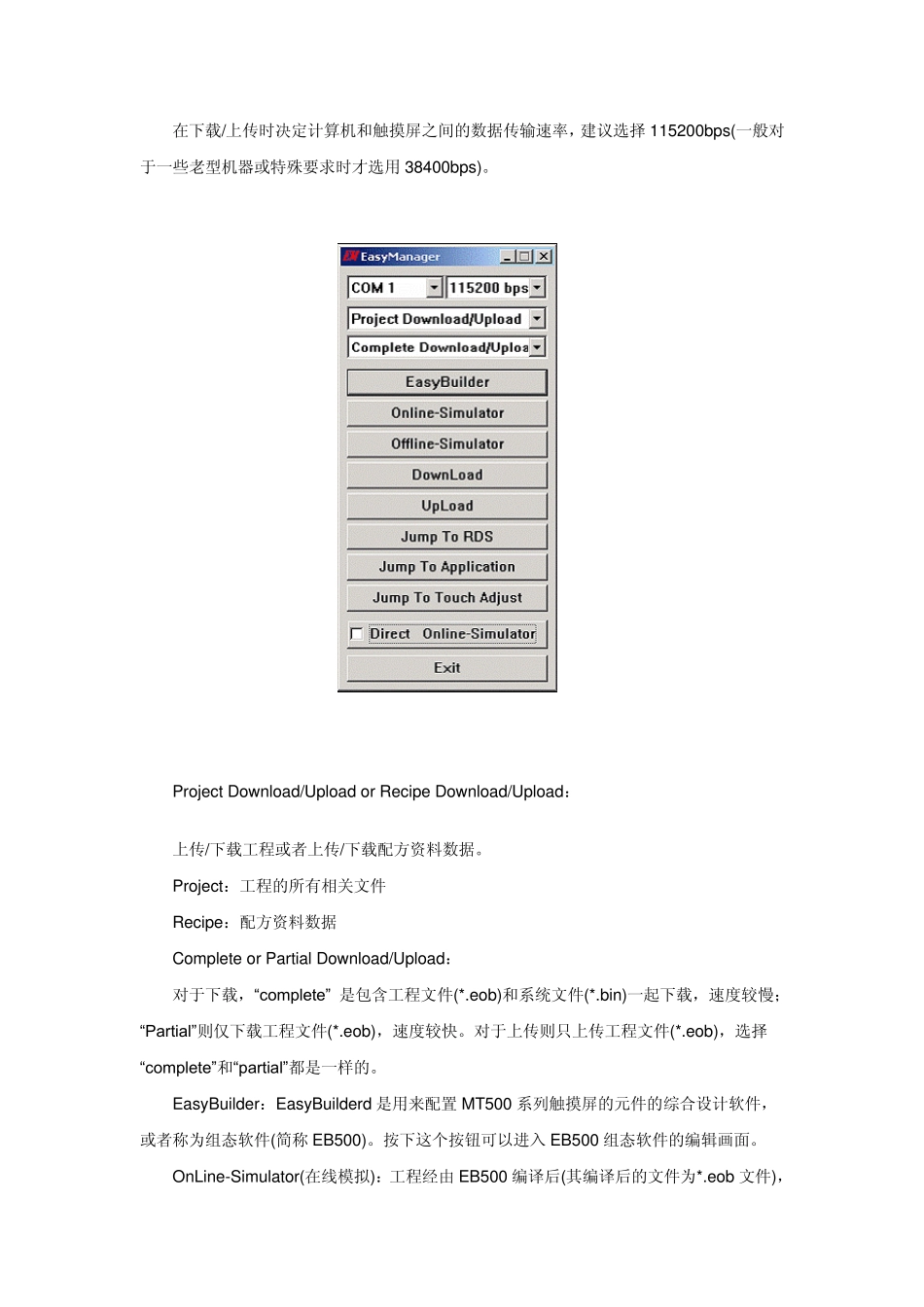

为了让更多的朋友会使用EasyBuilder 软件,现在推出[轻松入门EasyBuilder]连载,循序渐进介绍该软件如何使用,此次先对软件做一个整天概数,其它功能的使用会在以后逐步介绍。 一.EasyBuilder500 软件 安装完成MT500 系列EasyBuilder500 2.7.2 版本软件后,在[程序]中会出现EasyBuilder. 如图1 所示: 图1 MT500 系列EasyBuilder500 常用软件,即:EasyManager、EasyBuilder500、和PLCAddressView。 1.1 EasyManager Easy Manager 是整套 EasyBuilder500 系列软件的系统综合软件。Easybuilder 是组态软件,用来配置各种元件,一般简称 EB500。在Easybuilder 中也可以下载及在线(或离线)模拟,此时并不需要打开 EasyManager 窗口,但是必须先设定好 EasyManager 上的相关参数(比如通信口、通信速率等), 否则这些操作可能会不能进行。 选择菜单[开始]/[程序]/[EasyBuilder]/[EasyManager],将弹出EasyManager 的对话框窗口如图2 所示: 下面来详细的介绍EasyManager 中的各个选项的内容。 在EasyManager 上的通信参数是计算机和触摸屏之间的通信参数,具体定义如下: 通信口选择: 选择计算机和触摸屏相连接的计算机的串口为COM1 或 COM2(可选择COM1~COM10)。 通信口速率选择: 在下载/上传时决定计算机和触摸屏之间的数据传输速率,建议选择115200bps(一般对于一些老型机器或特殊要求时才选用38400bps)。 Project Download/Upload or Recipe Download/Upload: 上传/下载工程或者上传/下载配方资料数据。 Project:工程的所有相关文件 Recipe:配方资料数据 Complete or Partial Download/Upload: 对于下载,“complete” 是包含工程文件(*.eob)和系统文件(*.bin)一起下载,速度较慢; “Partial”则仅下载工程文件(*.eob),速度较快。对于上传则只上传工程文件(*.eob),选择“complete”和“partial”都是一样的。 EasyBuilder:EasyBuilderd 是用来配置 MT500 系列触摸屏的元件的综合设计软件,或者称为组态软件(简称 EB500)。按下这个按钮可以进入 EB500 组态软件的编辑画面。 OnLine-Simulator(在线模拟):工程经由 EB500 编译后(其编译后的文件为*.eob 文件), Simulator 可经由 MT500 读取 PLC 的数据,并在 PC 屏幕上直接模拟 MT500 的操作。在调试过程中使用在线模拟功能可以节省大量程序重复下载的时间。 OffLine-Simulator(离线模拟):可以离线模拟程序...
