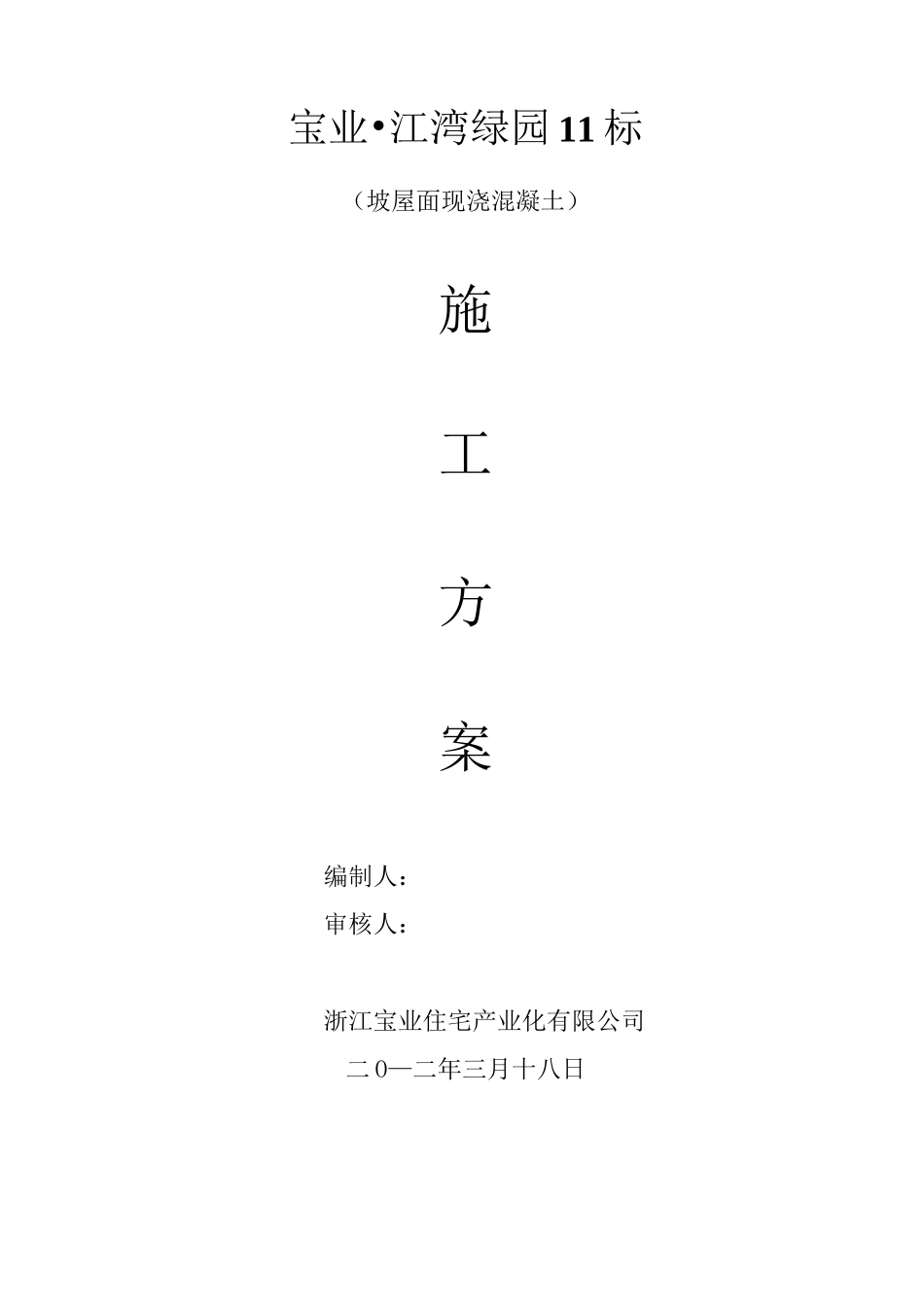

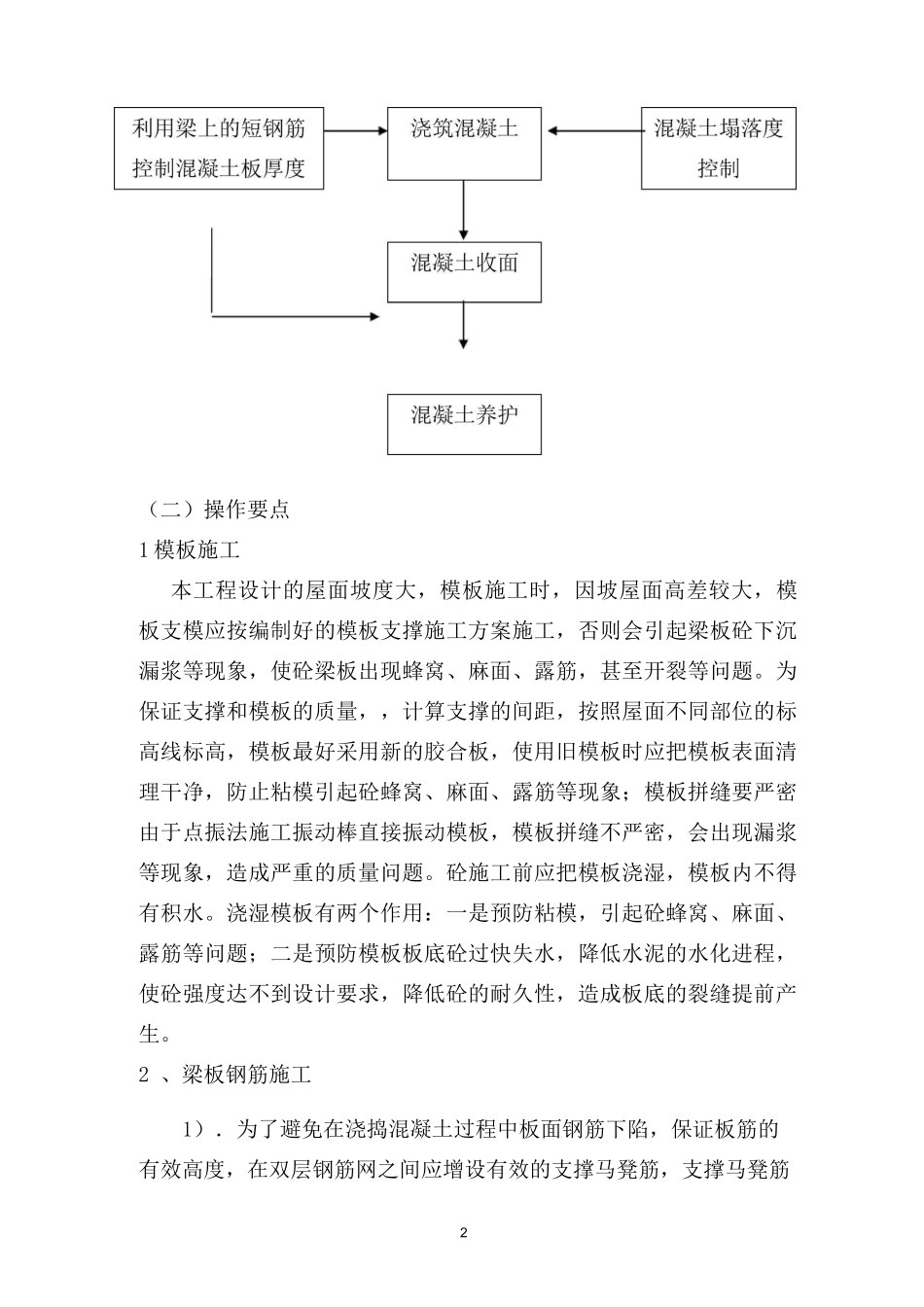

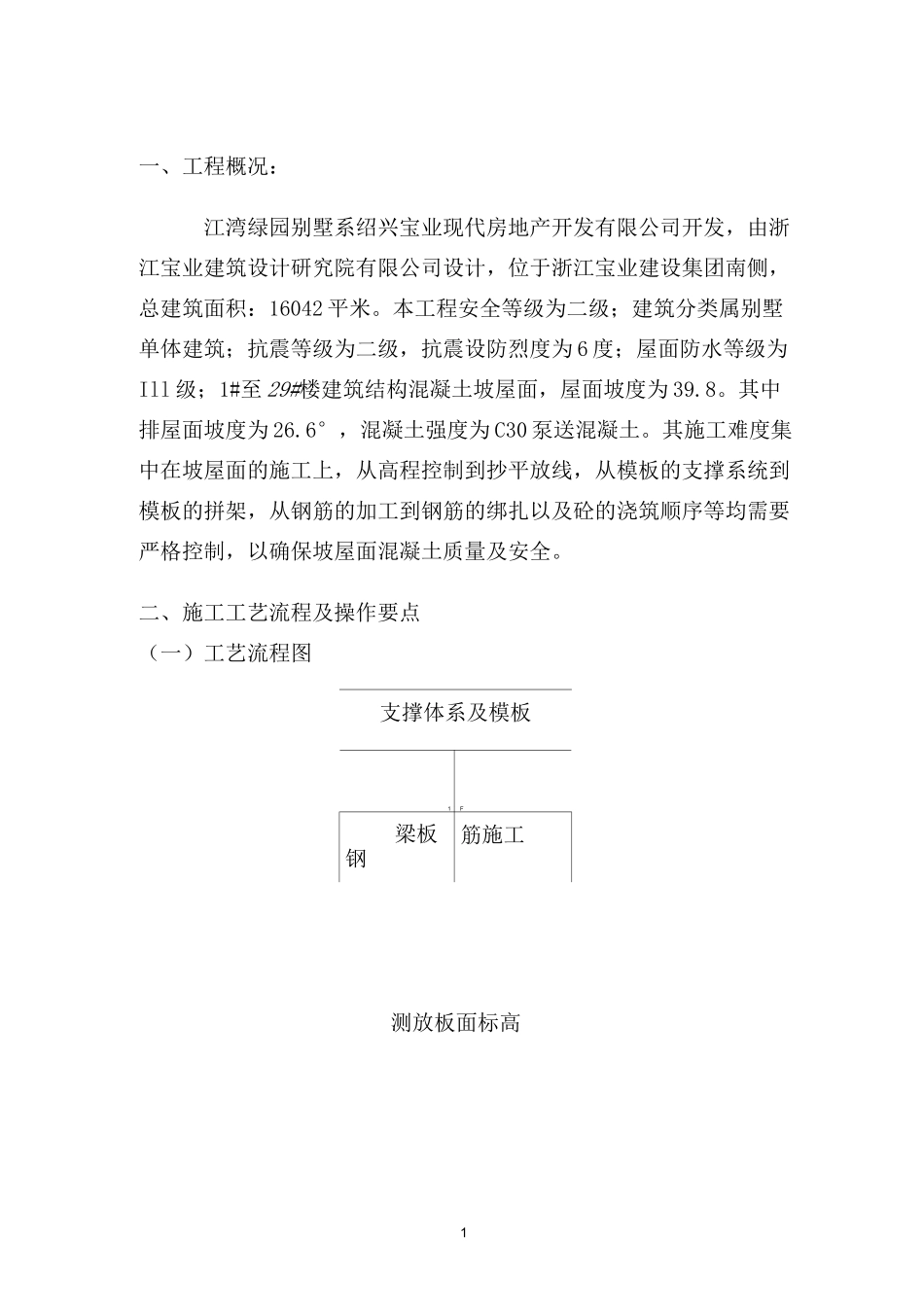

宝业•江湾绿园 11 标（坡屋面现浇混凝土）施工方案编制人：审核人：浙江宝业住宅产业化有限公司二 O—二年三月十八日1一、工程概况：江湾绿园别墅系绍兴宝业现代房地产开发有限公司开发，由浙江宝业建筑设计研究院有限公司设计，位于浙江宝业建设集团南侧，总建筑面积：16042 平米。本工程安全等级为二级；建筑分类属别墅单体建筑；抗震等级为二级，抗震设防烈度为 6 度；屋面防水等级为Ill 级；1#至 29#楼建筑结构混凝土坡屋面，屋面坡度为 39.8。其中排屋面坡度为 26.6°，混凝土强度为 C30 泵送混凝土。其施工难度集中在坡屋面的施工上，从高程控制到抄平放线，从模板的支撑系统到模板的拼架，从钢筋的加工到钢筋的绑扎以及砼的浇筑顺序等均需要严格控制，以确保坡屋面混凝土质量及安全。二、施工工艺流程及操作要点（一）工艺流程图支撑体系及模板1F梁板钢筋施工测放板面标高2（二）操作要点1 模板施工本工程设计的屋面坡度大，模板施工时，因坡屋面高差较大，模板支模应按编制好的模板支撑施工方案施工，否则会引起梁板砼下沉漏浆等现象，使砼梁板出现蜂窝、麻面、露筋，甚至开裂等问题。为保证支撑和模板的质量，，计算支撑的间距，按照屋面不同部位的标高线标高，模板最好采用新的胶合板，使用旧模板时应把模板表面清理干净，防止粘模引起砼蜂窝、麻面、露筋等现象；模板拼缝要严密由于点振法施工振动棒直接振动模板，模板拼缝不严密，会出现漏浆等现象，造成严重的质量问题。砼施工前应把模板浇湿，模板内不得有积水。浇湿模板有两个作用：一是预防粘模，引起砼蜂窝、麻面、露筋等问题；二是预防模板板底砼过快失水，降低水泥的水化进程，使砼强度达不到设计要求，降低砼的耐久性，造成板底的裂缝提前产生。2 、梁板钢筋施工1）．为了避免在浇捣混凝土过程中板面钢筋下陷，保证板筋的有效高度，在双层钢筋网之间应增设有效的支撑马凳筋，支撑马凳筋3不小于©10，间距不大于 1000mmX1000mm,,同一方向上的支撑不少于 2道，且距板筋末端不大于 150mm。2）．钢筋相互间应满扎牢固，以防止浇捣混凝土时，因碰撞、振动使绑扣松散，钢筋移位，造成露筋。3）．马凳筋与上、下层钢筋接触点采用点焊，同时在其周边 2~3道范围内的上、下层钢筋网也采取点焊，以加强钢筋网整体稳定性。4）．绑扎钢筋时，应按设计规定留足保护层。底部钢筋用水泥砂浆加铁丝做垫块，将钢筋垫起扎牢，防止垫块下滑，严禁以钢筋垫钢筋或将钢筋用铁钉、铁...
