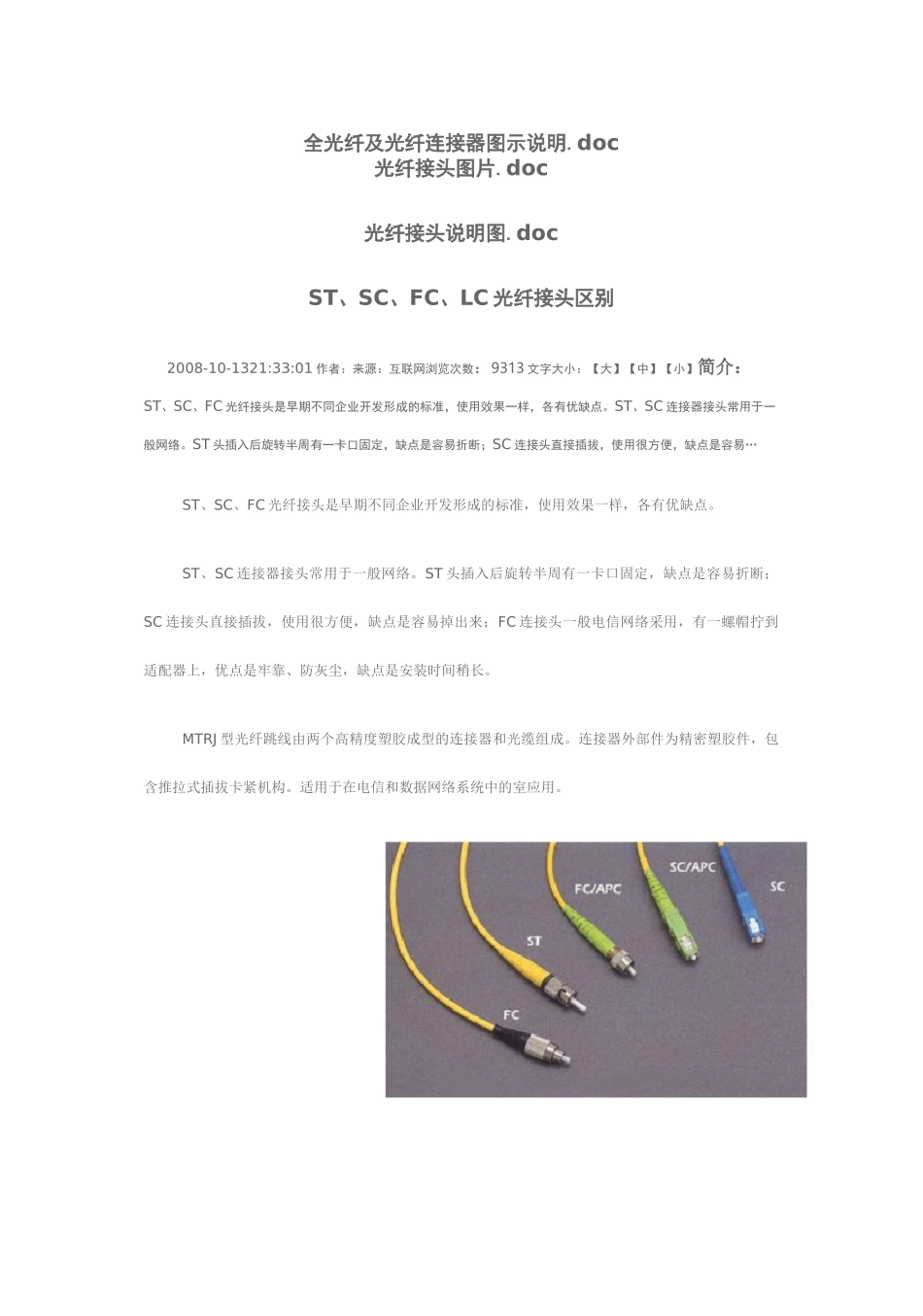

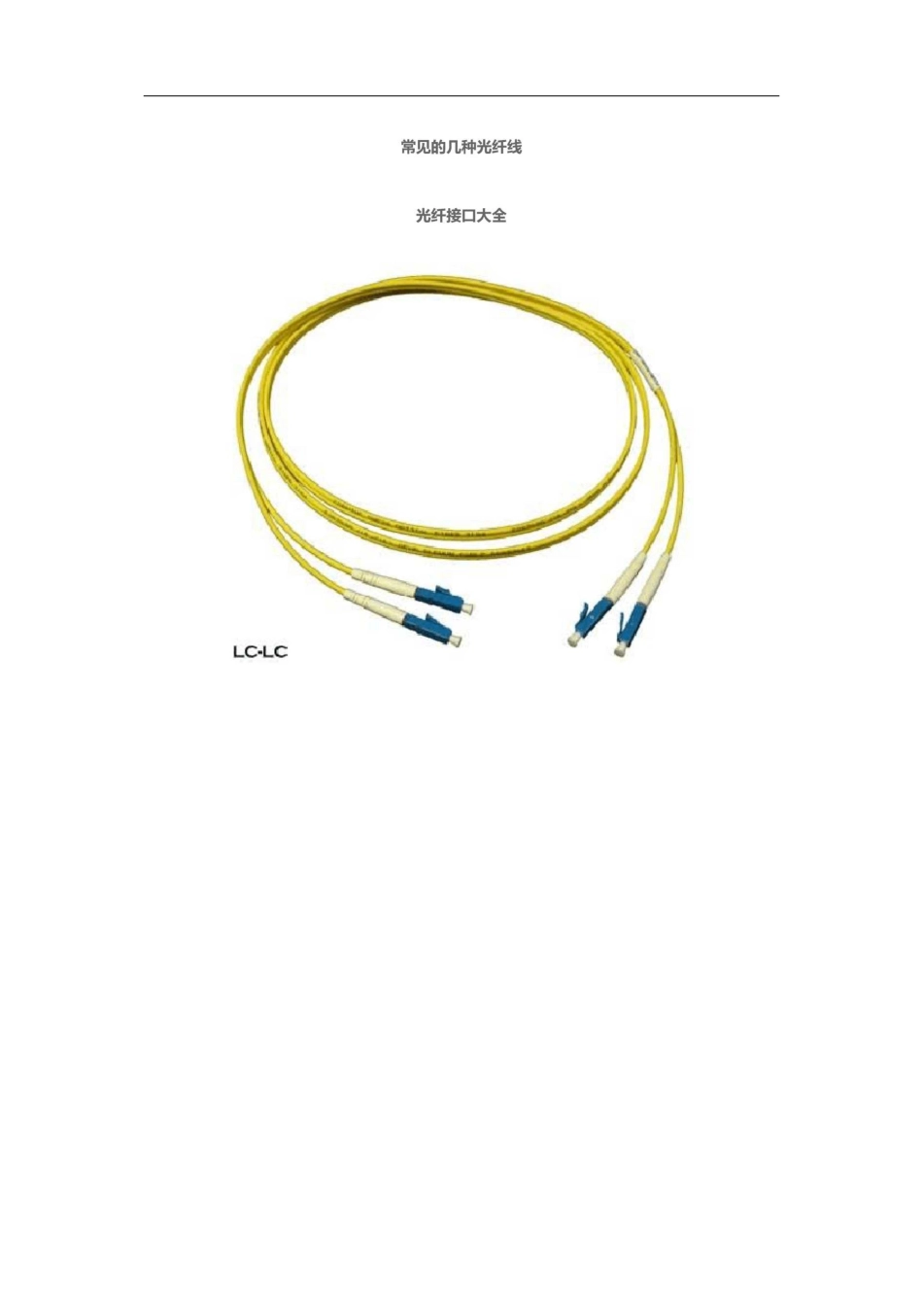

全光纤及光纤连接器图示说明.doc光纤接头图片.doc光纤接头说明图.docST、SC、FC、LC 光纤接头区别2008-10-1321:33:01 作者：来源：互联网浏览次数：9313 文字大小：【大】【中】【小】简介：ST、SC、FC 光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。ST、SC 连接器接头常用于一般网络。ST 头插入后旋转半周有一卡口固定，缺点是容易折断；SC 连接头直接插拔，使用很方便，缺点是容易…ST、SC、FC 光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。ST、SC 连接器接头常用于一般网络。ST 头插入后旋转半周有一卡口固定，缺点是容易折断；SC 连接头直接插拔，使用很方便，缺点是容易掉出来；FC 连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。适用于在电信和数据网络系统中的室应用。光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。不是经常接触光纤的人可能会误以为 GBIC 和 SFP 模块的光纤连接器是同一种，其实不是的。SFP 模块接 LC 光纤连接器，而 GBIC 接的是 SC 光纤光纤连接器。下面对网络工程中几种常用的光纤连接器进行详细的说明：① FC 型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。一般在 ODF 侧采用（配线架上用的最多）② SC 型光纤连接器:连接 GBIC 光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。（路由器交换机上用的最多）③ ST 型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。（对于 10Base-F 连接来说，连接器通常是ST 类型。常用于光纤配线架）④ LC 型光纤连接器:连接 SFP 模块的连接器，它采用操作方便的模块化插孔（RJ）闩锁机理制成。（路由器常用）⑤ MT-RJ:收发一体的方形光纤连接器，一头双纤收发一体sc—scFC-SCPC 微球面研磨抛光APC 呈 8 度角并做微球面研磨抛光MT-RJ 方型，一头双纤收发一体（华为 8850 上有用）光纤模块:一般都支持热插拔，GBICGigaBitrateInterfaceConverter,使用的光纤接口多为 SC 或 ST 型SFP 小型封装 GBIC，使用的光纤为 LC 型使用的光纤：单模：L,波长 1310 单模长距 LH 波长 1310,1550多模:SM 波长 850SX/LH 表示...
