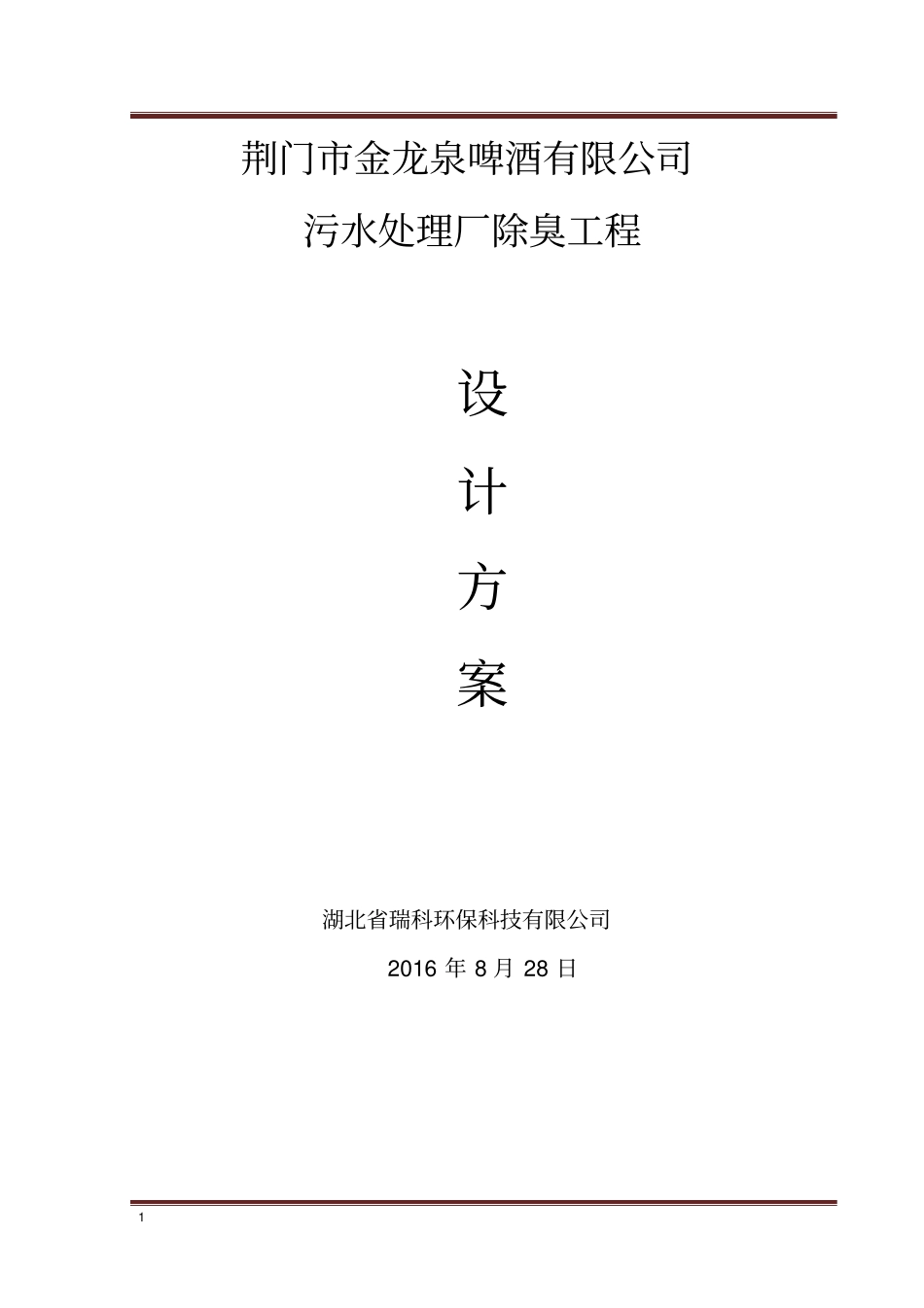

1 荆门市金龙泉啤酒有限公司污水处理厂除臭工程设计方案湖北省瑞科环保科技有限公司2016 年 8 月 28 日2 一、技术方案1.1 、工程概况本次项目为荆门金龙泉啤酒有限公司废水处理站除臭。1.2 、 项目概况本项目臭气来源主要为金龙泉啤酒有限公司废水处理站集水井、厌氧池、调节池。a.集水井；臭气量 =1056m3/h b．厌氧池；臭气量 =6144m3/h c．调节池；臭气量 =2800m3/h 合计风量 10000m3/h，本方案按 10000m3/h 进行设计。1.3 、设计标准及规范所提供的设备及设备的制造完全符合有关的国家和国际通用技术(GB、IEC、 ISO)标准。引用和参考的主要标准如下：1）系统设计参考标准《恶臭污染物排放标准》GB14554－93 《大气环境质量标准》 GB3095－2012 《城镇污水处理厂污染物排放标准》GB18918-2002 《大气污染物综合排放标准》GB16297－1996 《工作场所有害因素职业接触限值》GBZ2-2002 《空气质量恶臭的测定、三点比较式臭袋法》GB／T14675-1993 《空气质量硫化氢、 甲硫醇、甲硫醚、二甲二硫的测定气相色谱法》 GB／T14678-1993 《工厂企业厂界噪声标准》GB12348-2008 《工业企业设计卫生标准》TJ36－79 《低压配电装置规范》 GBJ54-83 《工业及民用通用设备电力装置设计规范》GBJ55-83 《环境工程设计手册（废气处理工程技术手册）》；3 《城镇污水处理厂臭气处理技术规程》征求意见稿；2）管路输送设计规范《采暖通风与空气调节设计规范》GBJ19-87/(2001 版) 《法兰、垫片、紧固件》HG20592-20635-97；GB50019-2003 《采暖通风与空气调节设计规范》GB50243-2002 《通风与空调工程施工质量验收规范》国内采购设备和材料应符合国家现行相关标准和规范要求；3）检测控制系统参考规范《过程检测和控制系统用文字代号和图形符号》HG20505-92；《爆炸和火灾危险环境电力装置设计规范》GB50058-2014；《工业自动化仪表工程施工及验收规范》GBJ93-86；《工业自动化仪表气源压力范围和质量》GB4803-84；《自动化仪表选型规定》 HG20507-2000；《仪表系统接地设计规定》 HG20513-2000；《建筑安全设计规范》 GBJ16-87 IEC439 《低压开关设备和控制设备组件》IEC113 《电工技术图表》IEC529 《外壳防护等级》IEC158 《低压接触器》IEC269 《低压熔断器》IEC51 《模拟电气测量仪器》4） 构筑物物封闭加盖设计参考标准《建筑结构荷载规范》 GB50009-2012 《钢结构设计规范》 GB50017-2003 《钢结构工...
