用Cisco-Packet-Tracer测试链路聚合

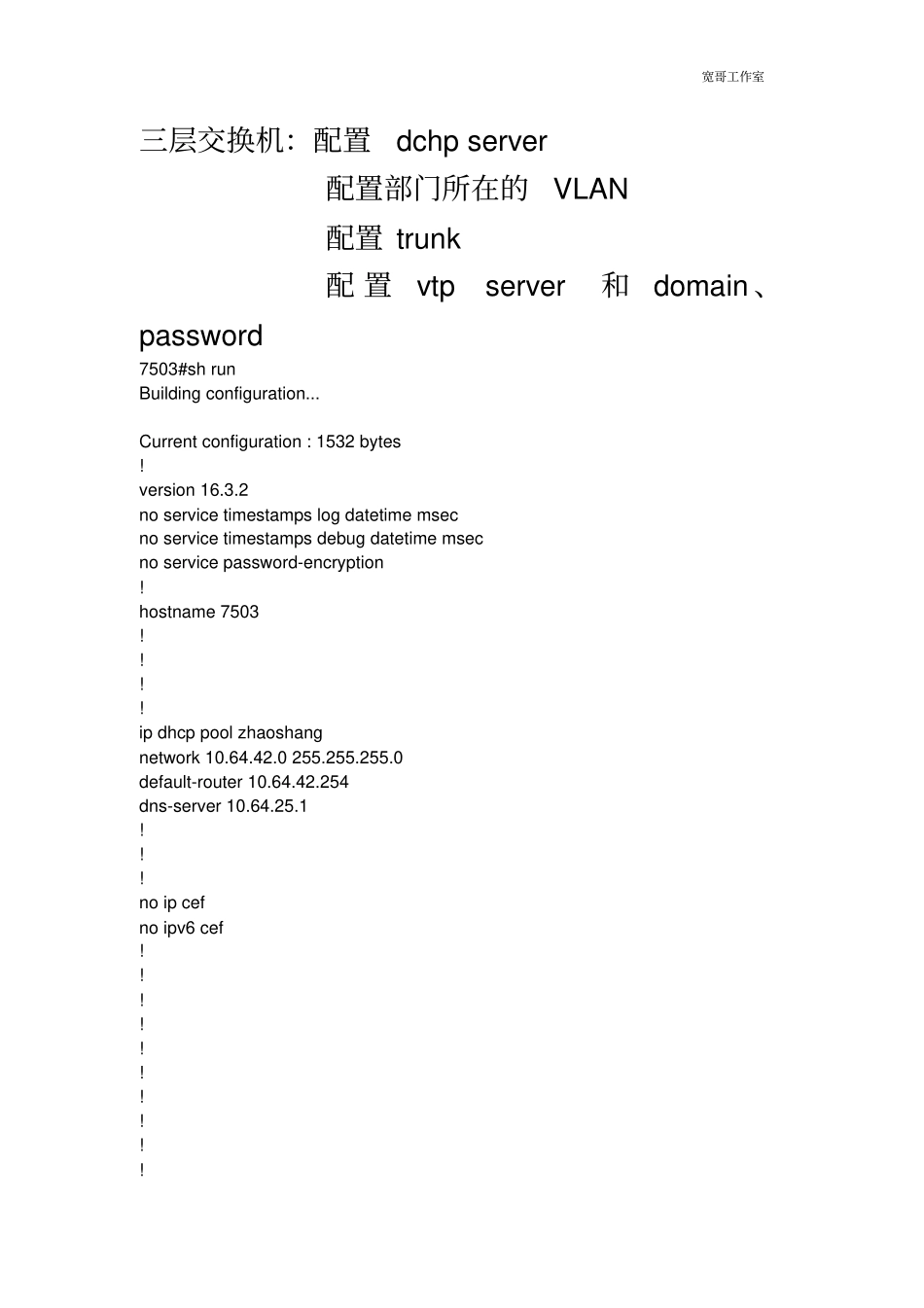

用 Cisco-Packet-Tracer测试链路聚合宽哥工作室背景：机房三层交换机到弱电间接入层交换机通过光纤连接，某日突然发现接入交换机网络不通，经过现场检查发现光口灯不亮。用红光笔测试发现光纤链路故障。方案一：重新从机房到弱电间拉一根光纤成本较高方案二：从弱电间的另外一个交换机接光纤到故障交换机成本较高，需要增加光模块方案三：从弱电间的另外交换机接一根网线到故障交换机成本基本可以忽略方案四：从弱电间的另外交换机接两根网线到故障交换机，做链路聚合成本可以忽略从以上四个方案， 我们选择了方案四， 拓扑如下宽哥工作室三层交换机：配置dchp server 配置部门所在的VLAN 配置 trunk 配 置vtp server和 domain 、password 7503#sh run Building configuration... Current configuration : 1532 bytes ! version 16.3.2 no service timestamps log datetime msec no service timestamps debug datetime msec no service password-encryption ! hostname 7503 ! ! ! ! ip dhcp pool zhaoshang network 10.64.42.0 255.255.255.0 default-router 10.64.42.254 dns-server 10.64.25.1 ! ! ! no ip cef no ipv6 cef ! ! ! ! ! ! ! ! ! ! 宽哥工作室! ! ! spanning-tree mode pvst ! ! ! ! ! ! interface GigabitEthernet1/0/1 ! interface GigabitEthernet1/0/2 ! interface GigabitEthernet1/0/3 ! interface GigabitEthernet1/0/4 ! interface GigabitEthernet1/0/5 ! interface GigabitEthernet1/0/6 ! interface GigabitEthernet1/0/7 ! interface GigabitEthernet1/0/8 ! interface GigabitEthernet1/0/9 ! interface GigabitEthernet1/0/10 ! interface GigabitEthernet1/0/11 ! interface GigabitEthernet1/0/12 ! interface GigabitEthernet1/0/13 ! interface GigabitEthernet1/0/14 ! interface GigabitEthernet1/0/15 ! interface GigabitEthernet1/0/16 ! interface GigabitEthernet1/0/17 ! 宽哥工作室interface GigabitEthernet1/0/18 ! interface GigabitEthernet1/0/19 ! interface GigabitEthernet1/0/20 ! interface GigabitEthernet1/0/21 ! interface GigabitEthernet1/0/22 ! interface GigabitEthernet1/0/23 ! interface GigabitEthernet1/0...
