用maxwell仿真质谱仪的电场分布

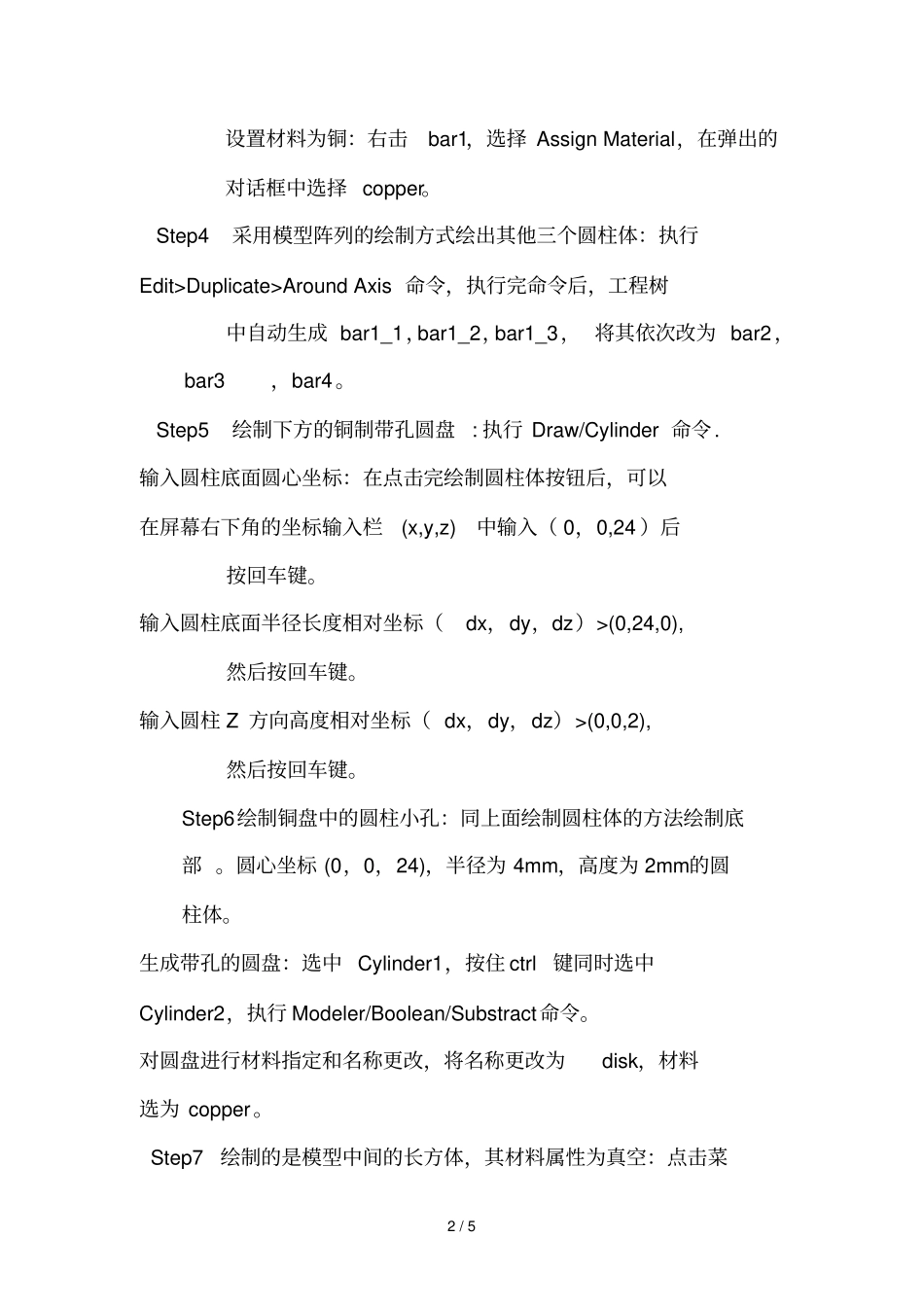

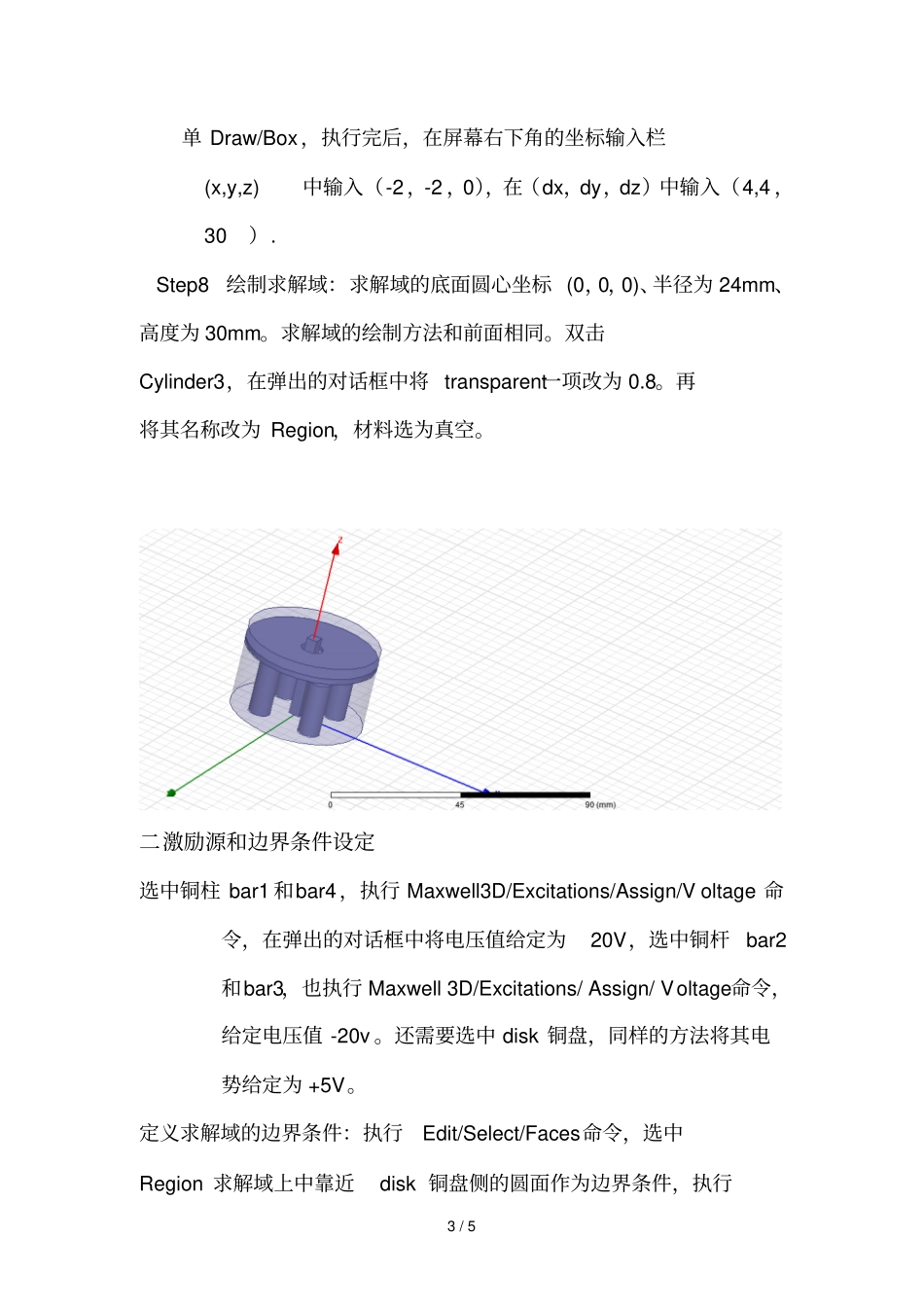

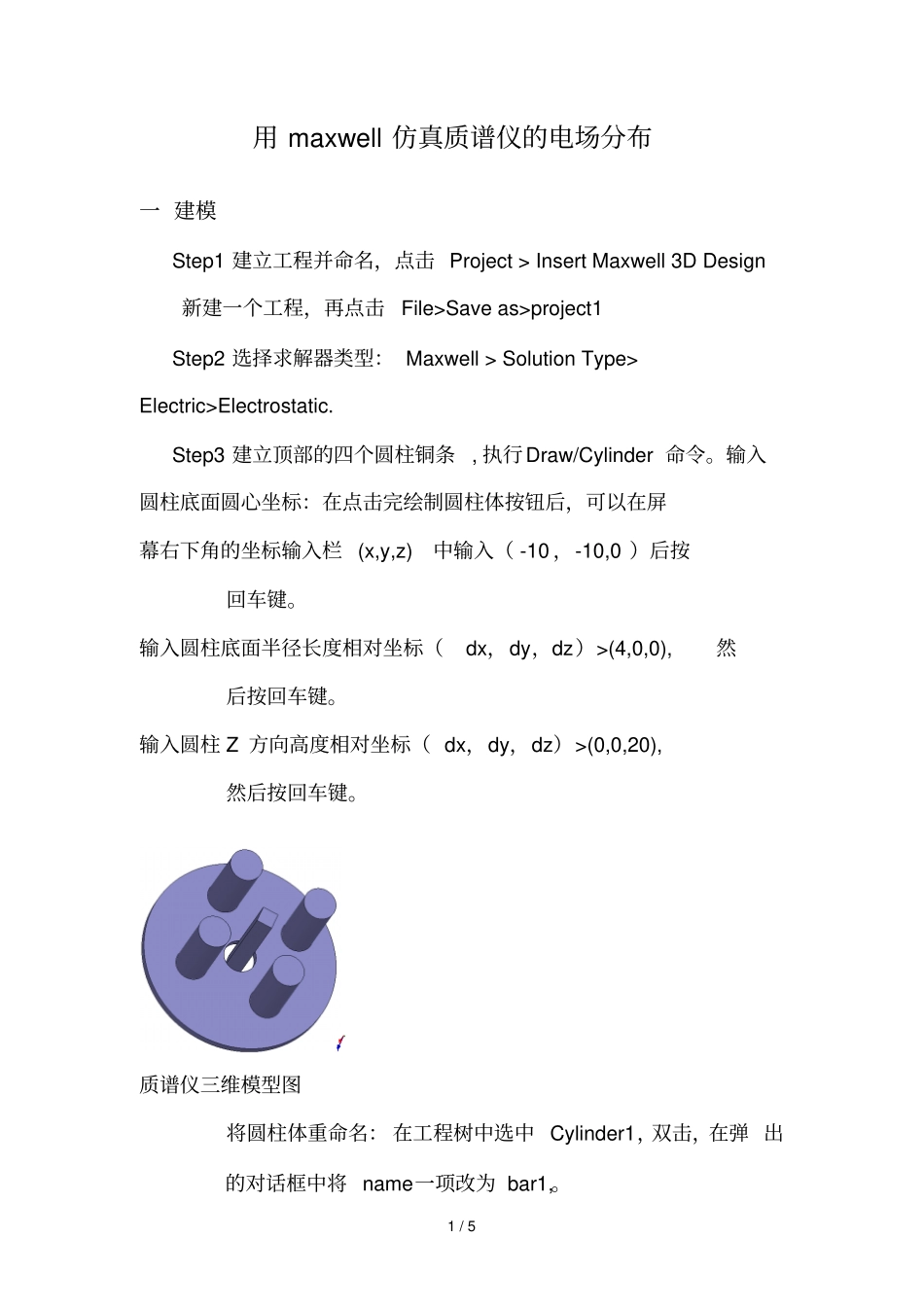

1 / 5 用 maxwell 仿真质谱仪的电场分布一 建模Step1 建立工程并命名，点击 Project > Insert Maxwell 3D Design 新建一个工程，再点击File>Save as>project1 Step2 选择求解器类型： Maxwell > Solution Type> Electric>Electrostatic. Step3 建立顶部的四个圆柱铜条, 执行Draw/Cylinder 命令。输入圆柱底面圆心坐标：在点击完绘制圆柱体按钮后，可以在屏幕右下角的坐标输入栏 (x,y,z)中输入（ -10 ，-10,0 ）后按回车键。输入圆柱底面半径长度相对坐标（dx，dy，dz）>(4,0,0), 然后按回车键。输入圆柱 Z 方向高度相对坐标（ dx，dy，dz）>(0,0,20), 然后按回车键。质谱仪三维模型图将圆柱体重命名： 在工程树中选中 Cylinder1，双击，在弹 出的对话框中将 name一项改为 bar1,。2 / 5 设置材料为铜：右击bar1，选择 Assign Material，在弹出的对话框中选择 copper。 Step4采用模型阵列的绘制方式绘出其他三个圆柱体：执行Edit>Duplicate>Around Axis 命令，执行完命令后，工程树中自动生成 bar1_1，bar1_2，bar1_3， 将其依次改为 bar2， bar3，bar4。 Step5绘制下方的铜制带孔圆盘: 执行 Draw/Cylinder 命令. 输入圆柱底面圆心坐标：在点击完绘制圆柱体按钮后，可以在屏幕右下角的坐标输入栏(x,y,z)中输入（ 0，0,24 ）后按回车键。输入圆柱底面半径长度相对坐标（dx，dy，dz）>(0,24,0), 然后按回车键。输入圆柱 Z 方向高度相对坐标（ dx，dy，dz）>(0,0,2), 然后按回车键。Step6绘制铜盘中的圆柱小孔：同上面绘制圆柱体的方法绘制底部 。圆心坐标 (0，0，24)，半径为 4mm，高度为 2mm的圆柱体。生成带孔的圆盘：选中 Cylinder1，按住 ctrl键同时选中Cylinder2，执行 Modeler/Boolean/Substract 命令。对圆盘进行材料指定和名称更改，将名称更改为disk，材料选为 copper。 Step7绘制的是模型中间的长方体，其材料属性为真空：点击菜3 / 5 单 Draw/Box，执行完后，在屏幕右下角的坐标输入栏 (x,y,z)中输入（-2 ，-2 ，0），在（dx，dy，dz）中输入（4,4 ， 30）. Step8绘制求解域：求解域的底面圆心坐标 (0，0，0)、半径为 24mm、高度为 30mm。求解域的绘制方法和前面相同。双击Cylinder3，在弹出的对话框中将 transparent一项改为 0.8。再将其名称改为 Region，材料选为真空。二激励源和边界条件设定选中铜柱 bar1 和bar4，执行 Maxwell3D/Exci...
