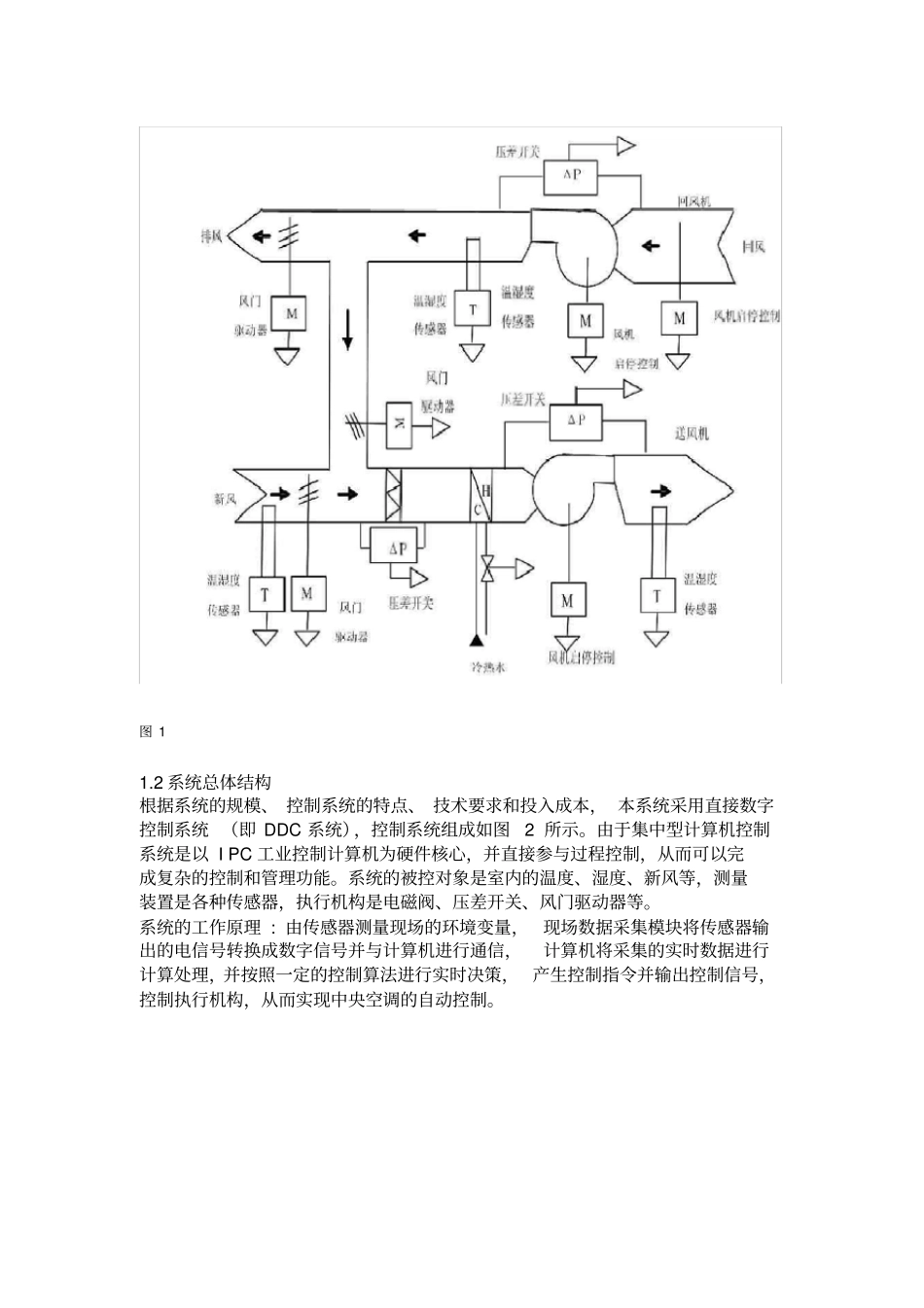

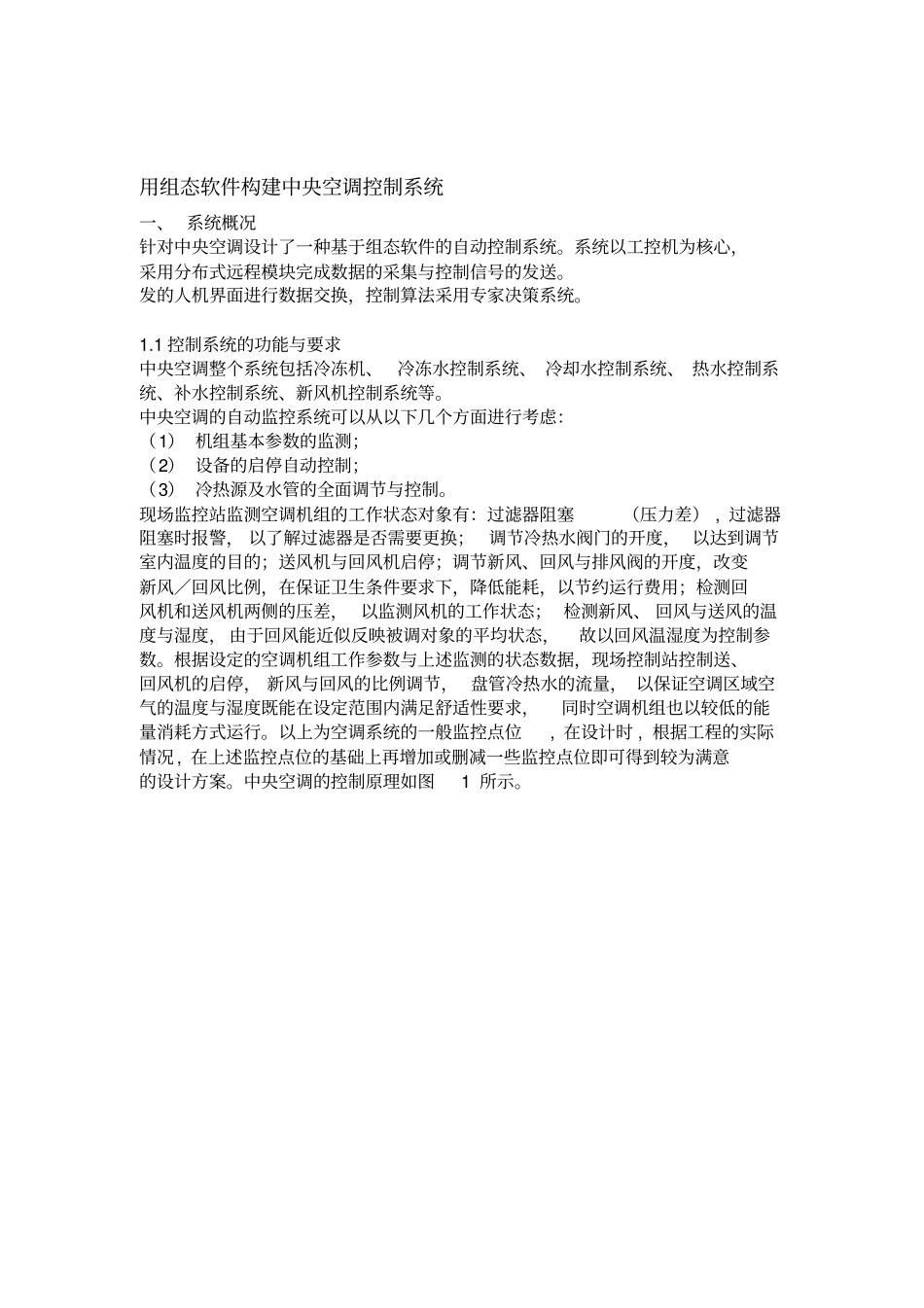

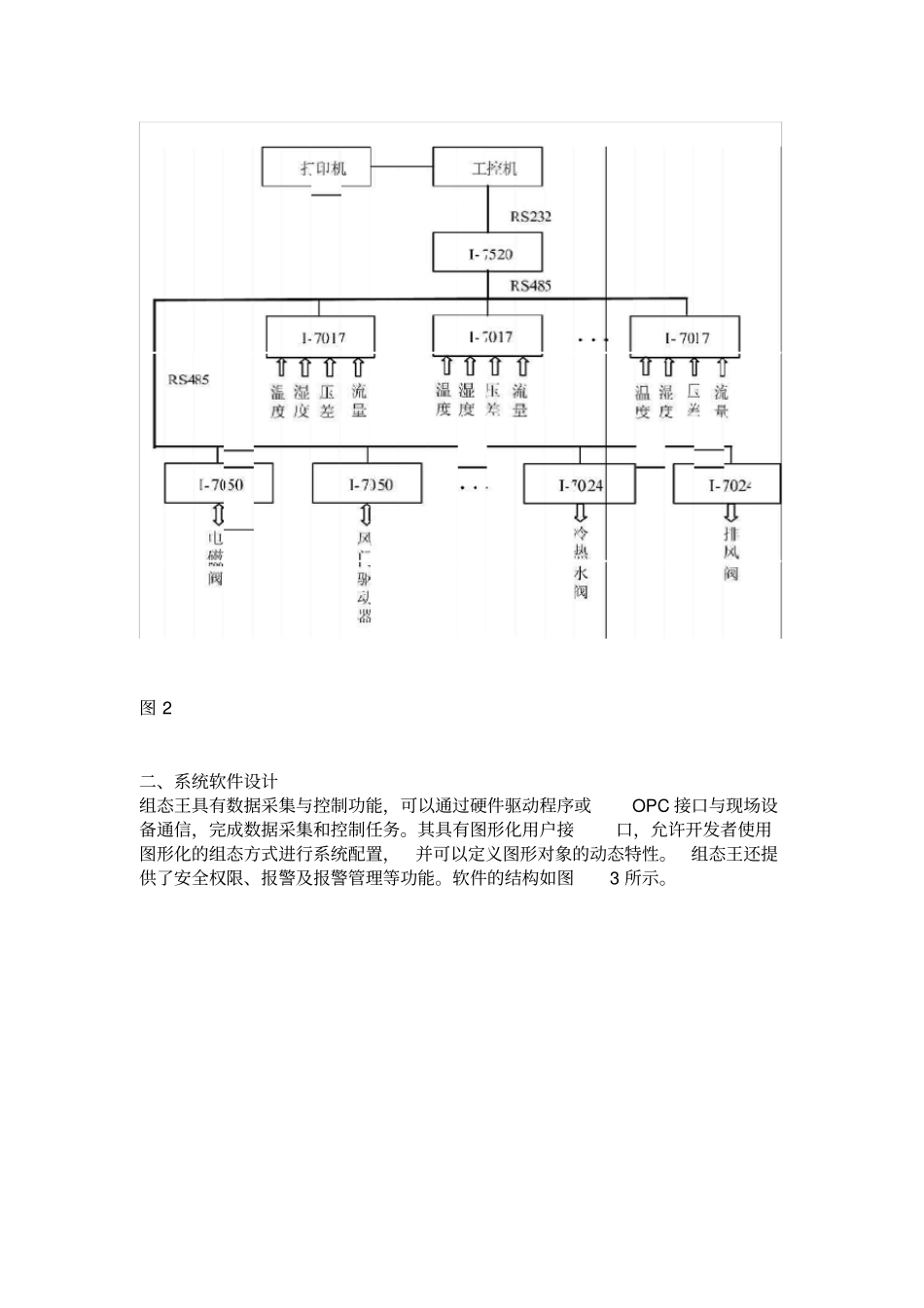

用组态软件构建中央空调控制系统一、 系统概况针对中央空调设计了一种基于组态软件的自动控制系统。系统以工控机为核心，采用分布式远程模块完成数据的采集与控制信号的发送。发的人机界面进行数据交换，控制算法采用专家决策系统。1.1 控制系统的功能与要求中央空调整个系统包括冷冻机、冷冻水控制系统、 冷却水控制系统、 热水控制系统、补水控制系统、新风机控制系统等。中央空调的自动监控系统可以从以下几个方面进行考虑：（1） 机组基本参数的监测；（2） 设备的启停自动控制；（3） 冷热源及水管的全面调节与控制。现场监控站监测空调机组的工作状态对象有：过滤器阻塞（压力差） , 过滤器阻塞时报警， 以了解过滤器是否需要更换；调节冷热水阀门的开度， 以达到调节室内温度的目的；送风机与回风机启停；调节新风、回风与排风阀的开度，改变新风∕回风比例，在保证卫生条件要求下，降低能耗，以节约运行费用；检测回风机和送风机两侧的压差， 以监测风机的工作状态； 检测新风、 回风与送风的温度与湿度， 由于回风能近似反映被调对象的平均状态，故以回风温湿度为控制参数。根据设定的空调机组工作参数与上述监测的状态数据，现场控制站控制送、回风机的启停， 新风与回风的比例调节， 盘管冷热水的流量， 以保证空调区域空气的温度与湿度既能在设定范围内满足舒适性要求，同时空调机组也以较低的能量消耗方式运行。以上为空调系统的一般监控点位, 在设计时 , 根据工程的实际情况 , 在上述监控点位的基础上再增加或删减一些监控点位即可得到较为满意的设计方案。中央空调的控制原理如图1 所示。图 1 1.2 系统总体结构根据系统的规模、 控制系统的特点、 技术要求和投入成本， 本系统采用直接数字控制系统 （即 DDC 系统），控制系统组成如图2 所示。由于集中型计算机控制系统是以 I PC 工业控制计算机为硬件核心，并直接参与过程控制，从而可以完成复杂的控制和管理功能。系统的被控对象是室内的温度、湿度、新风等，测量装置是各种传感器，执行机构是电磁阀、压差开关、风门驱动器等。系统的工作原理 : 由传感器测量现场的环境变量，现场数据采集模块将传感器输出的电信号转换成数字信号并与计算机进行通信，计算机将采集的实时数据进行计算处理，并按照一定的控制算法进行实时决策， 产生控制指令并输出控制信号，控制执行机构，从而实现中央空调的自动控制。图 2 二、系统软件设计组态王具...
