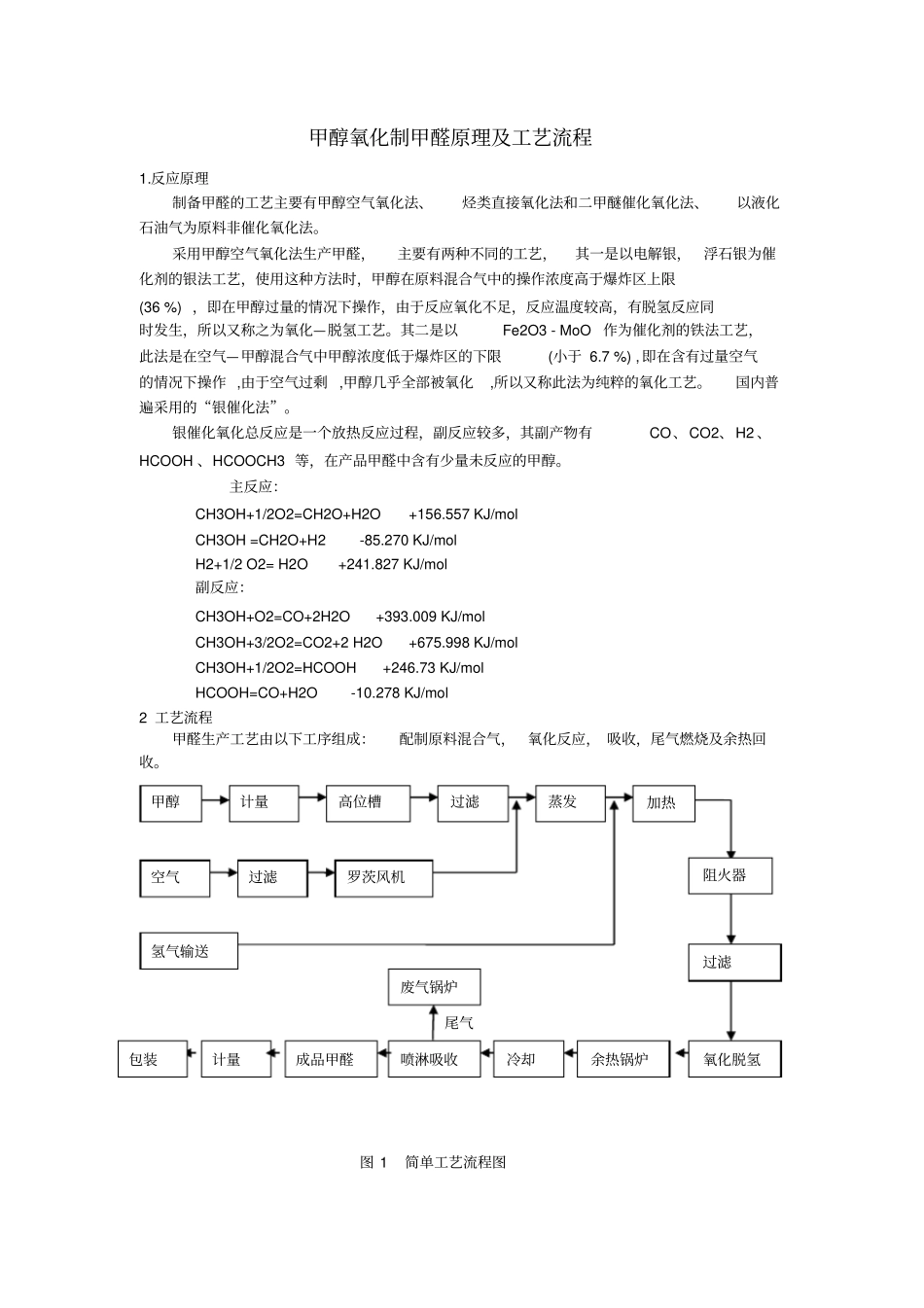

甲醇氧化制甲醛原理及工艺流程1.反应原理制备甲醛的工艺主要有甲醇空气氧化法、烃类直接氧化法和二甲醚催化氧化法、以液化石油气为原料非催化氧化法。采用甲醇空气氧化法生产甲醛，主要有两种不同的工艺，其一是以电解银，浮石银为催化剂的银法工艺，使用这种方法时，甲醇在原料混合气中的操作浓度高于爆炸区上限(36 %) ，即在甲醇过量的情况下操作，由于反应氧化不足，反应温度较高，有脱氢反应同时发生，所以又称之为氧化—脱氢工艺。其二是以Fe2O3 - MoO 作为催化剂的铁法工艺，此法是在空气—甲醇混合气中甲醇浓度低于爆炸区的下限(小于 6.7 %) , 即在含有过量空气的情况下操作 ,由于空气过剩 ,甲醇几乎全部被氧化,所以又称此法为纯粹的氧化工艺。国内普遍采用的“银催化法”。银催化氧化总反应是一个放热反应过程，副反应较多，其副产物有CO、CO2、H2 、HCOOH 、HCOOCH3 等，在产品甲醛中含有少量未反应的甲醇。主反应：CH3OH+1/2O2=CH2O+H2O +156.557 KJ/mol CH3OH =CH2O+H2 -85.270 KJ/mol H2+1/2 O2= H2O +241.827 KJ/mol 副反应：CH3OH+O2=CO+2H2O +393.009 KJ/mol CH3OH+3/2O2=CO2+2 H2O +675.998 KJ/mol CH3OH+1/2O2=HCOOH +246.73 KJ/mol HCOOH=CO+H2O -10.278 KJ/mol 2 工艺流程甲醛生产工艺由以下工序组成：配制原料混合气，氧化反应， 吸收，尾气燃烧及余热回收。图 1 简单工艺流程图加热阻火器氧化脱氢余热锅炉冷却废气锅炉过滤成品甲醛喷淋吸收计量尾气过滤罗茨风机甲醇计量高位槽空气氢气输送蒸发过滤包装2.1 原料工序本工序的任务是负责原料甲醇和空气的稳定输送，保证生产的连续性和安全性2.2 蒸发工序本工序的任务是负责甲醇的蒸发和原料气的制备，即制备能满足工艺要求的甲醇蒸汽、空气、水蒸汽三元混合原料气（生产高浓度甲醛时用尾气取代部分水蒸汽），在这里液态甲醇用蒸发方式转为气态， 同时通入一定量的空气以供应反应所需要的氧气，为维持反应温度还混入一定量的水蒸汽（或尾气）以导走多余的反应热。2.3 过热、阻火、净化工序本工序的任务是使三元混合原料气过热以保持气态，防止冷凝， 并通过过滤、 净化为下道工序作好准备。阻火目的为防止回火，以保证蒸发器的安全。2.4 氧化工序本工序的任务是负责将原料甲醇转化为甲醛，是生产的关键工序。影响转化的主要因素有：（1）反应温度主反应中的氧化反应系放热反应，因此升温对反应不利，但即使在高温下，氧化反应...
