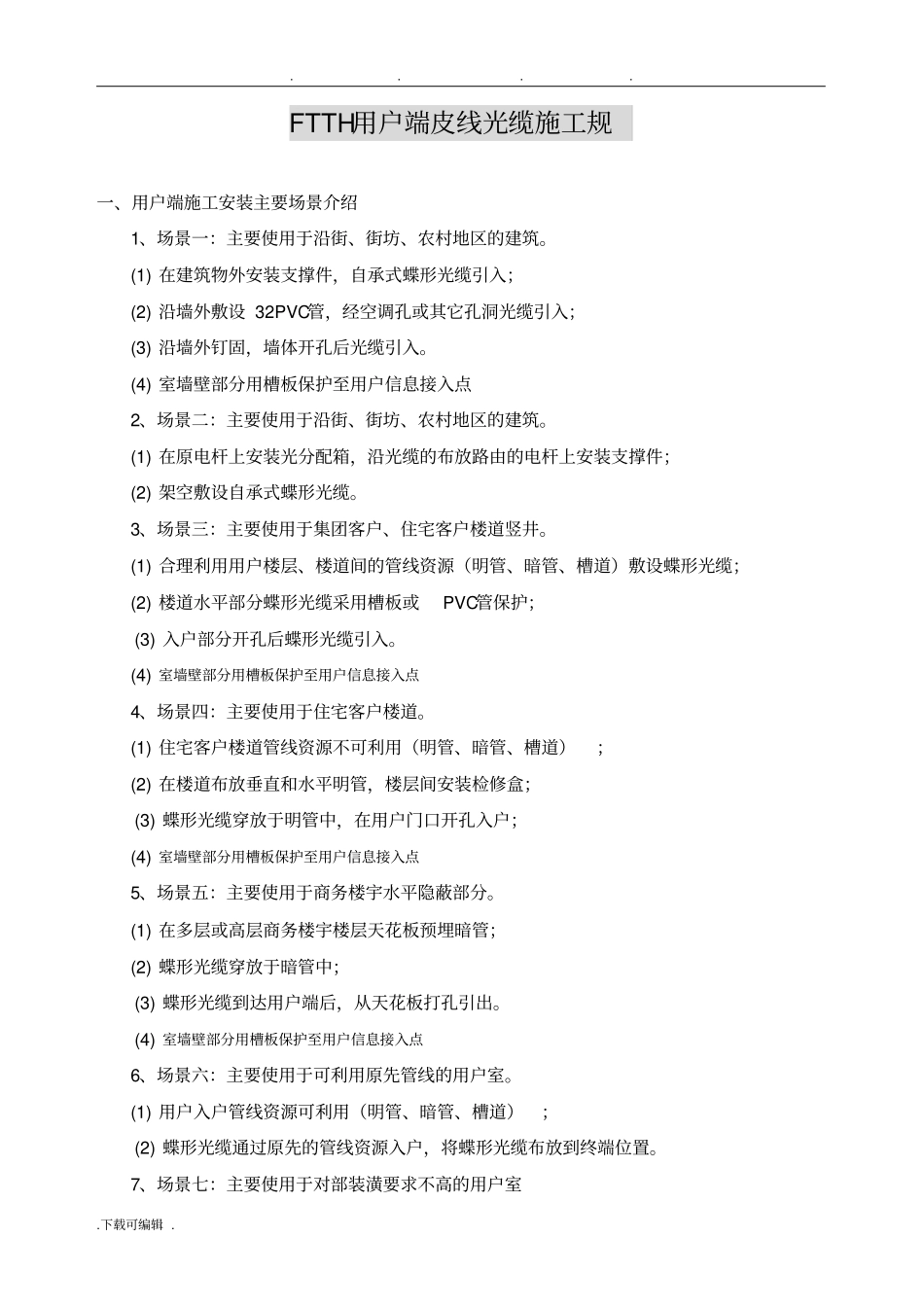

皮线光缆施工规范标准_第1页
1/28

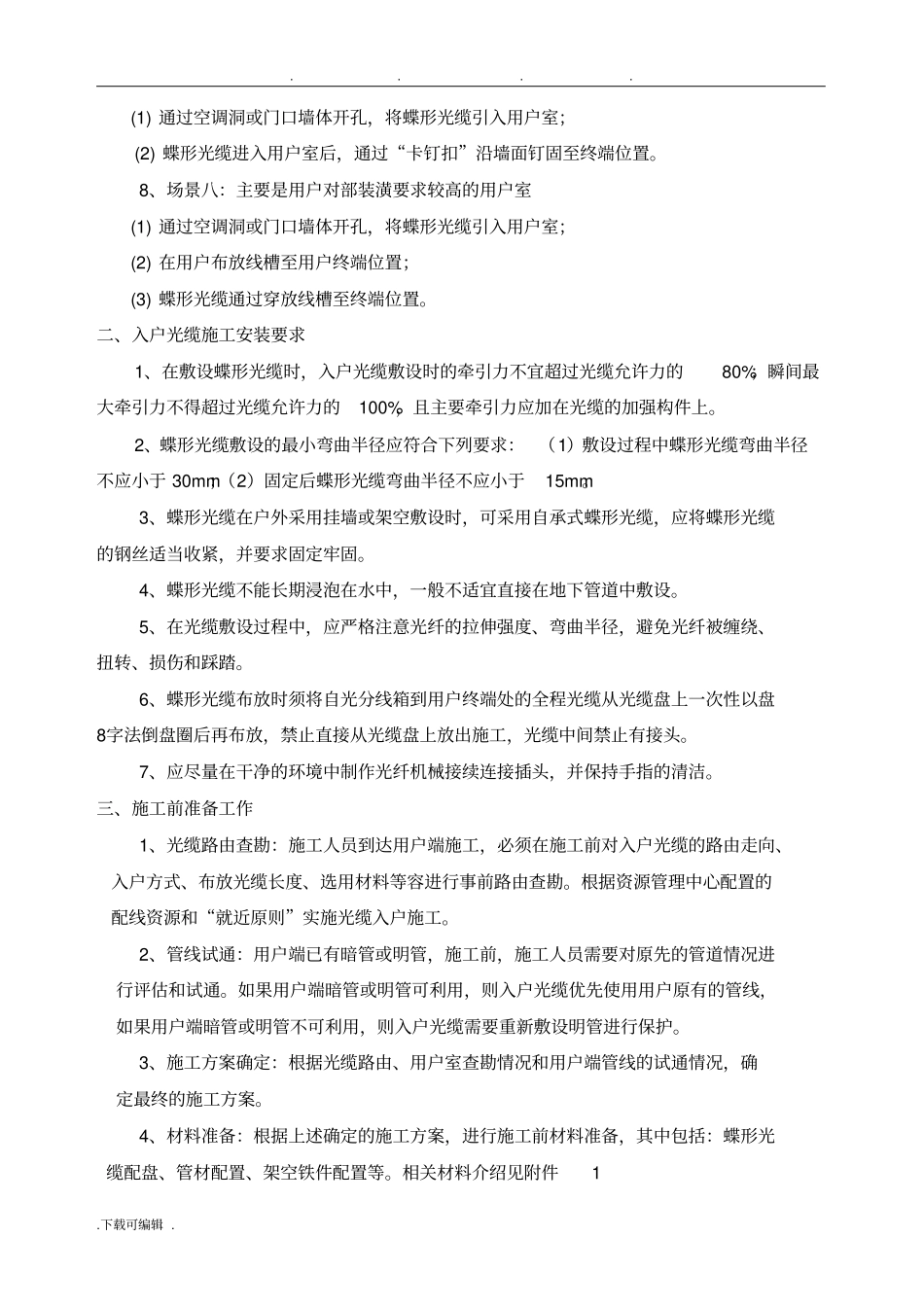

皮线光缆施工规范标准_第2页
2/28

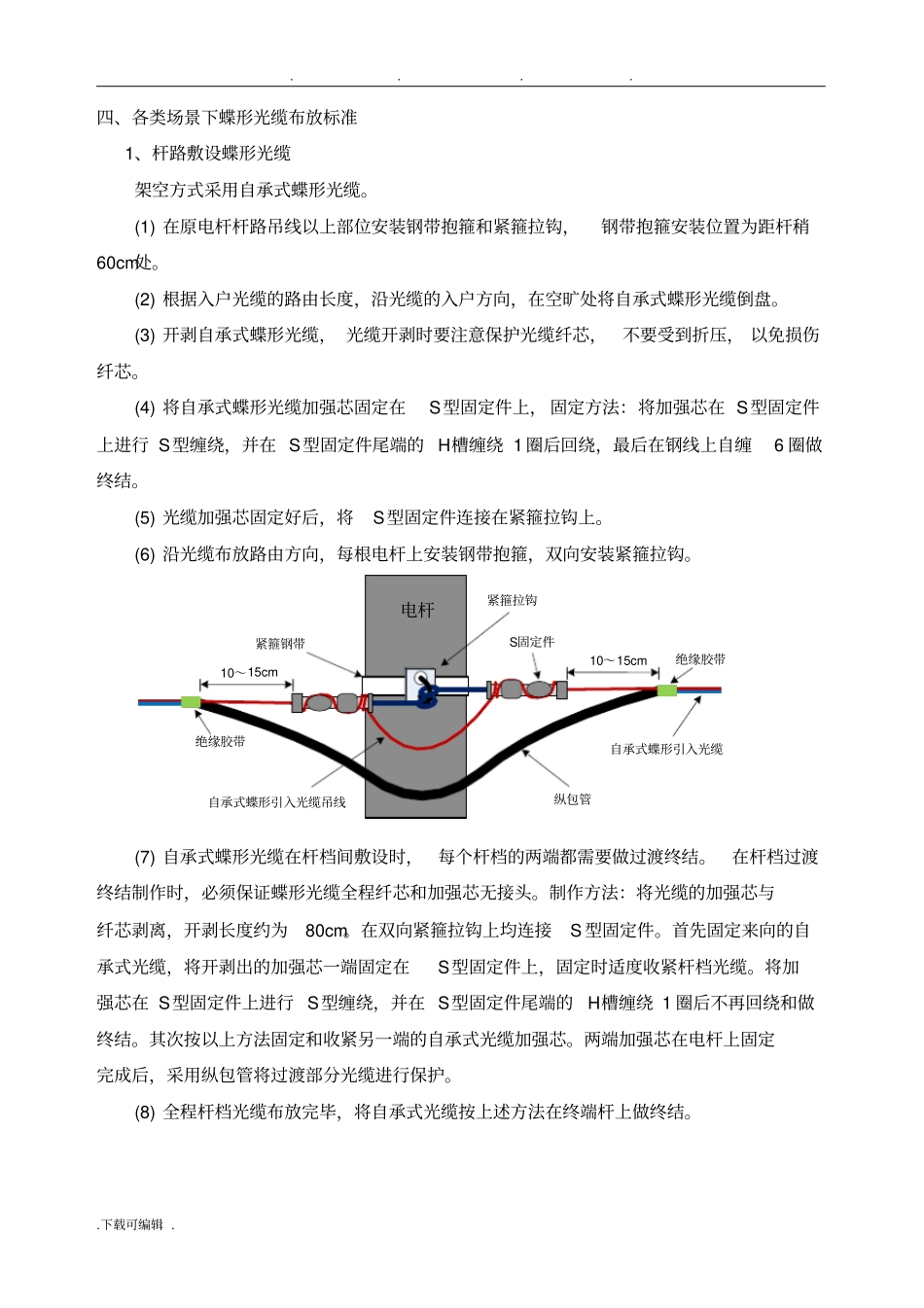

皮线光缆施工规范标准_第3页
3/28
. . . . .下载可编辑 . FTTH用户端皮线光缆施工规一、用户端施工安装主要场景介绍1、场景一:主要使用于沿街、街坊、农村地区的建筑。(1) 在建筑物外安装支撑件,自承式蝶形光缆引入;(2) 沿墙外敷设 32PVC管,经空调孔或其它孔洞光缆引入;(3) 沿墙外钉固,墙体开孔后光缆引入。(4) 室墙壁部分用槽板保护至用户信息接入点2、场景二:主要使用于沿街、街坊、农村地区的建筑。(1) 在原电杆上安装光分配箱,沿光缆的布放路由的电杆上安装支撑件;(2) 架空敷设自承式蝶形光缆。3、场景三:主要使用于集团客户、住宅客户楼道竖井。(1) 合理利用用户楼层、楼道间的管线资源(明管、暗管、槽道)敷设蝶形光缆;(2) 楼道水平部分蝶形光缆采用槽板或PVC管保护;(3) 入户部分开孔后蝶形光缆引入。(4) 室墙壁部分用槽板保护至用户信息接入点4、场景四:主要使用于住宅客户楼道。(1) 住宅客户楼道管线资源不可利用(明管、暗管、槽道);(2) 在楼道布放垂直和水平明管,楼层间安装检修盒;(3) 蝶形光缆穿放于明管中,在用户门口开孔入户;(4) 室墙壁部分用槽板保护至用户信息接入点5、场景五:主要使用于商务楼宇水平隐蔽部分。(1) 在多层或高层商务楼宇楼层天花板预埋暗管;(2) 蝶形光缆穿放于暗管中;(3) 蝶形光缆到达用户端后,从天花板打孔引出。(4) 室墙壁部分用槽板保护至用户信息接入点6、场景六:主要使用于可利用原先管线的用户室。(1) 用户入户管线资源可利用(明管、暗管、槽道);(2) 蝶形光缆通过原先的管线资源入户,将蝶形光缆布放到终端位置。7、场景七:主要使用于对部装潢要求不高的用户室. . . . .下载可编辑 . (1) 通过空调洞或门口墙体开孔,将蝶形光缆引入用户室;(2) 蝶形光缆进入用户室后,通过“卡钉扣”沿墙面钉固至终端位置。8、场景八:主要是用户对部装潢要求较高的用户室(1) 通过空调洞或门口墙体开孔,将蝶形光缆引入用户室;(2) 在用户布放线槽至用户终端位置;(3) 蝶形光缆通过穿放线槽至终端位置。二、入户光缆施工安装要求1、在敷设蝶形光缆时,入户光缆敷设时的牵引力不宜超过光缆允许力的80%;瞬间最大牵引力不得超过光缆允许力的100%,且主要牵引力应加在光缆的加强构件上。2、蝶形光缆敷设的最小弯曲半径应符合下列要求: (1)敷设过程中蝶形光缆弯曲半径不应小于 30mm;(2)固定后蝶形光缆弯曲半径不应小于15mm。3、蝶形光缆在户外采用挂墙或架空敷设时,可采用自承式蝶形...
