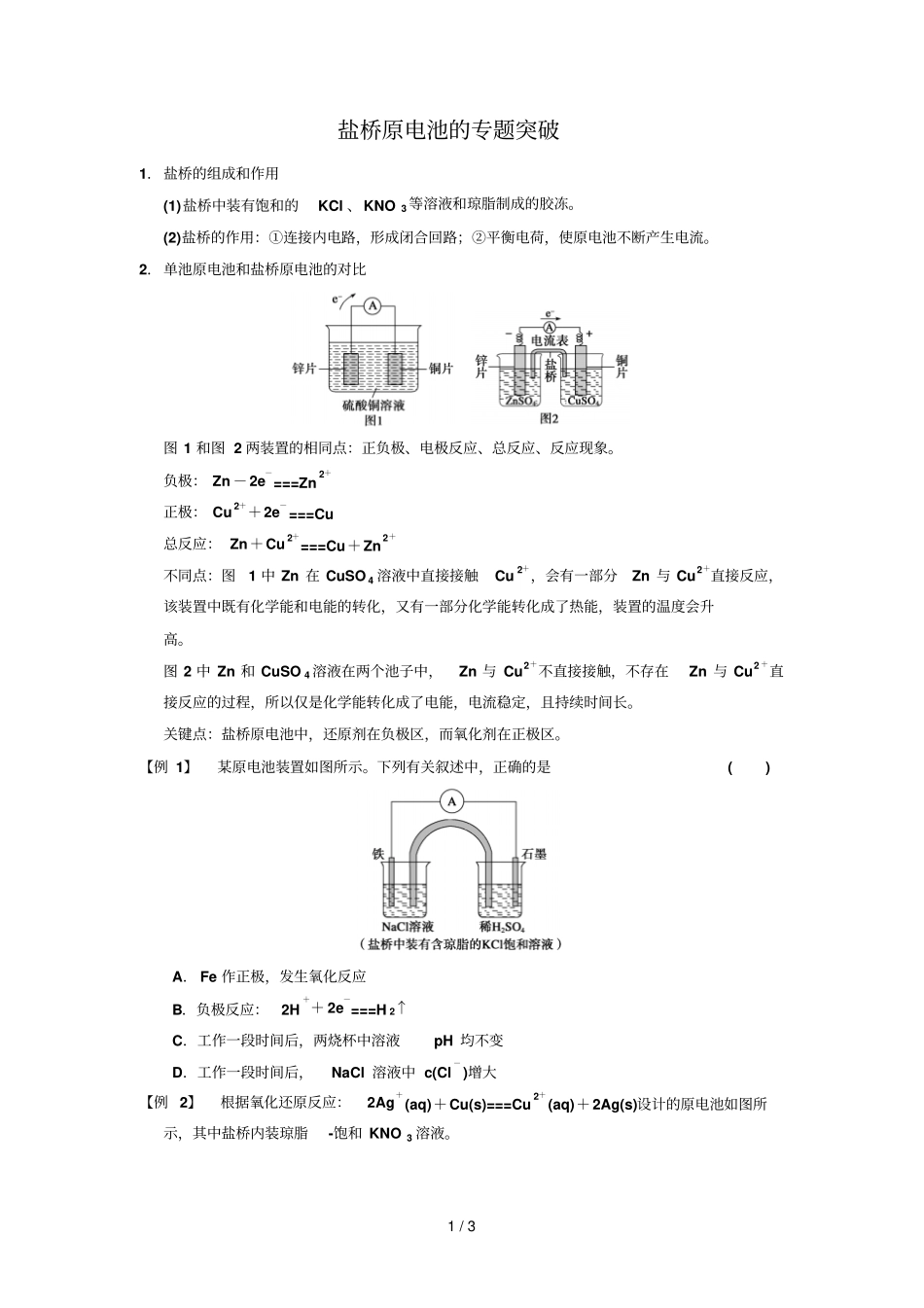

1 / 3 盐桥原电池的专题突破1．盐桥的组成和作用(1)盐桥中装有饱和的KCl 、KNO 3 等溶液和琼脂制成的胶冻。(2)盐桥的作用：①连接内电路，形成闭合回路；②平衡电荷，使原电池不断产生电流。2．单池原电池和盐桥原电池的对比图 1 和图 2 两装置的相同点：正负极、电极反应、总反应、反应现象。负极： Zn －2e－===Zn2＋正极： Cu2＋＋2e－===Cu 总反应： Zn＋Cu2＋===Cu＋Zn2＋不同点：图1 中 Zn 在 CuSO 4 溶液中直接接触Cu2＋，会有一部分Zn 与 Cu2＋直接反应，该装置中既有化学能和电能的转化，又有一部分化学能转化成了热能，装置的温度会升高。图 2 中 Zn 和 CuSO 4 溶液在两个池子中，Zn 与 Cu2＋不直接接触，不存在Zn 与 Cu2 ＋直接反应的过程，所以仅是化学能转化成了电能，电流稳定，且持续时间长。关键点：盐桥原电池中，还原剂在负极区，而氧化剂在正极区。【例 1】某原电池装置如图所示。下列有关叙述中，正确的是() A． Fe 作正极，发生氧化反应B．负极反应：2H＋＋ 2e－===H 2↑C．工作一段时间后，两烧杯中溶液pH 均不变D．工作一段时间后，NaCl 溶液中 c(Cl－)增大【例 2】根据氧化还原反应：2Ag＋(aq)＋Cu(s)===Cu2＋(aq)＋2Ag(s)设计的原电池如图所示，其中盐桥内装琼脂-饱和 KNO 3 溶液。2 / 3 请回答下列问题：(1)电极 X 的材料是 __________；电解质溶液Y 是________________________________ 。(2)银电极为电池的______极，写出两电极的电极反应式：银电极： __________________________________________________________________ ；X 电极： __________________________________________________________________ 。(3) 外电路中的电子是从______电极流向 ________电极。(4)盐桥中向 CuSO 4 溶液中迁移的离子是__________(填序号 )。A．K＋B．NO－3C．Ag＋D． SO2 －4(5)其中 CuSO 4 溶液能否被H 2SO4(稀)溶液代替 ________。Ag 电极能否被石墨代替_____。【例 3】 已知反应 AsO3－4 ＋2I－＋2H＋AsO3－3 ＋I 2＋H 2O 是可逆反应。 设计如图装置 (C 1、C 2 均为石墨电极 )，分别进行下述操作：Ⅰ.向 B 烧杯中逐滴加入浓盐酸Ⅱ.向 B 烧杯中逐滴加入40% NaOH溶液结果发现电流表指针均发生偏转。试回答下列问题：(1)两次操作中指针为什么发生偏转？(2)两次操作过程中指针偏转方向为什么相反？试用化学平衡移动原理解释之。(3)...
