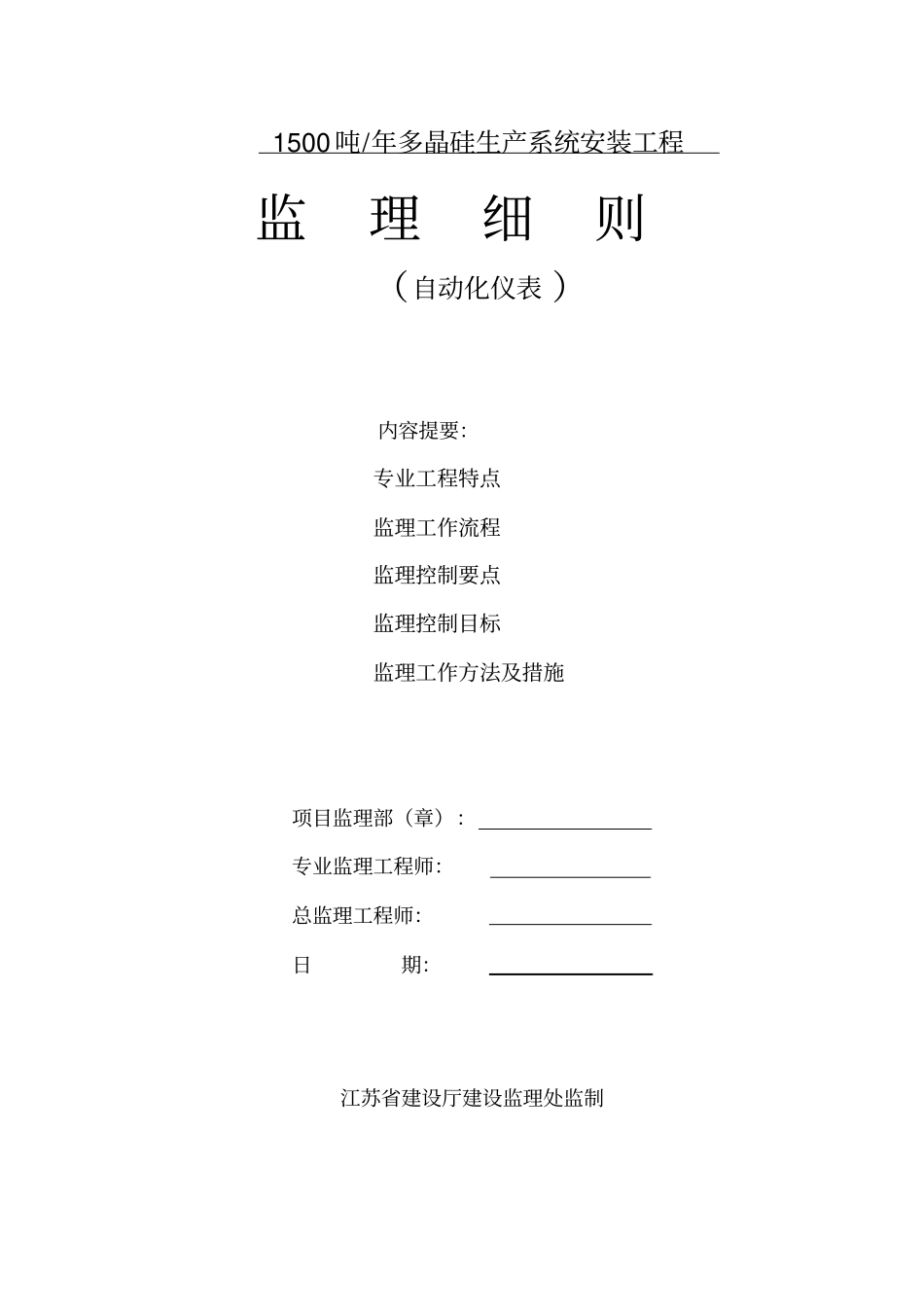

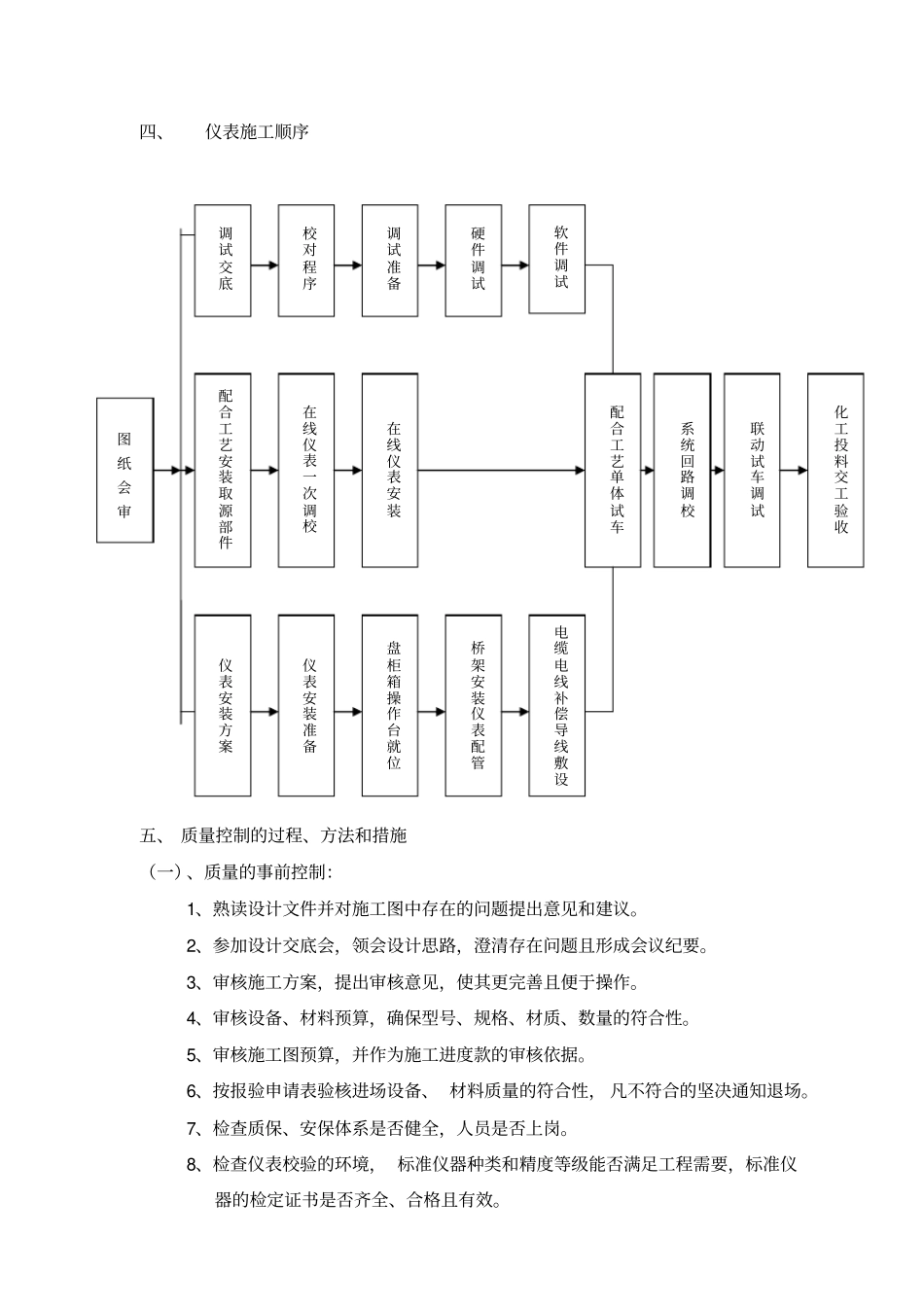

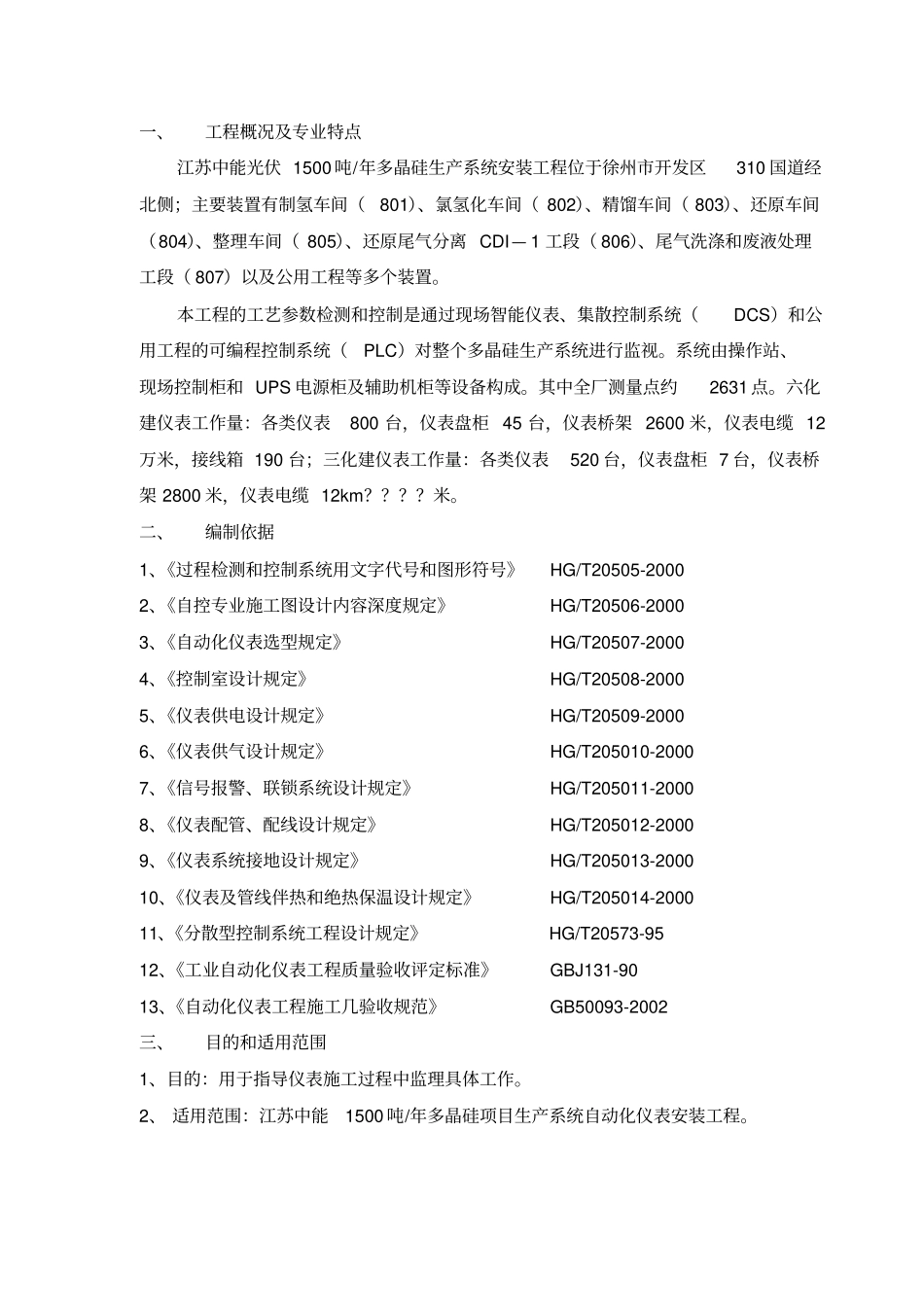

1500吨/年多晶硅生产系统安装工程监理细则（自动化仪表 ）内容提要：专业工程特点监理工作流程监理控制要点监理控制目标监理工作方法及措施项目监理部（章）：专业监理工程师：总监理工程师：日期：江苏省建设厅建设监理处监制一、工程概况及专业特点江苏中能光伏 1500 吨/年多晶硅生产系统安装工程位于徐州市开发区310 国道经北侧；主要装置有制氢车间（801）、氯氢化车间（ 802）、精馏车间（ 803）、还原车间（804）、整理车间（ 805）、还原尾气分离 CDI— 1 工段（ 806）、尾气洗涤和废液处理工段（ 807）以及公用工程等多个装置。本工程的工艺参数检测和控制是通过现场智能仪表、集散控制系统（DCS）和公用工程的可编程控制系统（PLC）对整个多晶硅生产系统进行监视。系统由操作站、现场控制柜和 UPS 电源柜及辅助机柜等设备构成。其中全厂测量点约2631 点。六化建仪表工作量：各类仪表800 台，仪表盘柜 45 台，仪表桥架 2600 米，仪表电缆 12万米，接线箱 190 台；三化建仪表工作量：各类仪表520 台，仪表盘柜 7 台，仪表桥架 2800 米，仪表电缆 12km？？？？米。二、编制依据1、《过程检测和控制系统用文字代号和图形符号》HG/T20505-2000 2、《自控专业施工图设计内容深度规定》HG/T20506-2000 3、《自动化仪表选型规定》HG/T20507-2000 4、《控制室设计规定》HG/T20508-2000 5、《仪表供电设计规定》HG/T20509-2000 6、《仪表供气设计规定》HG/T205010-2000 7、《信号报警、联锁系统设计规定》HG/T205011-2000 8、《仪表配管、配线设计规定》HG/T205012-2000 9、《仪表系统接地设计规定》HG/T205013-2000 10、《仪表及管线伴热和绝热保温设计规定》HG/T205014-2000 11、《分散型控制系统工程设计规定》HG/T20573-95 12、《工业自动化仪表工程质量验收评定标准》GBJ131-90 13、《自动化仪表工程施工几验收规范》GB50093-2002 三、目的和适用范围1、目的：用于指导仪表施工过程中监理具体工作。2、 适用范围：江苏中能1500 吨/年多晶硅项目生产系统自动化仪表安装工程。四、仪表施工顺序五、 质量控制的过程、方法和措施（一）、质量的事前控制：1、熟读设计文件并对施工图中存在的问题提出意见和建议。2、参加设计交底会，领会设计思路，澄清存在问题且形成会议纪要。3、审核施工方案，提出审核意见，使其更完善且便于操作。4、审核设备、材料预算，确保型号、规格、材质、数量的符合性。5...
