监理细则FS复合保温外模板

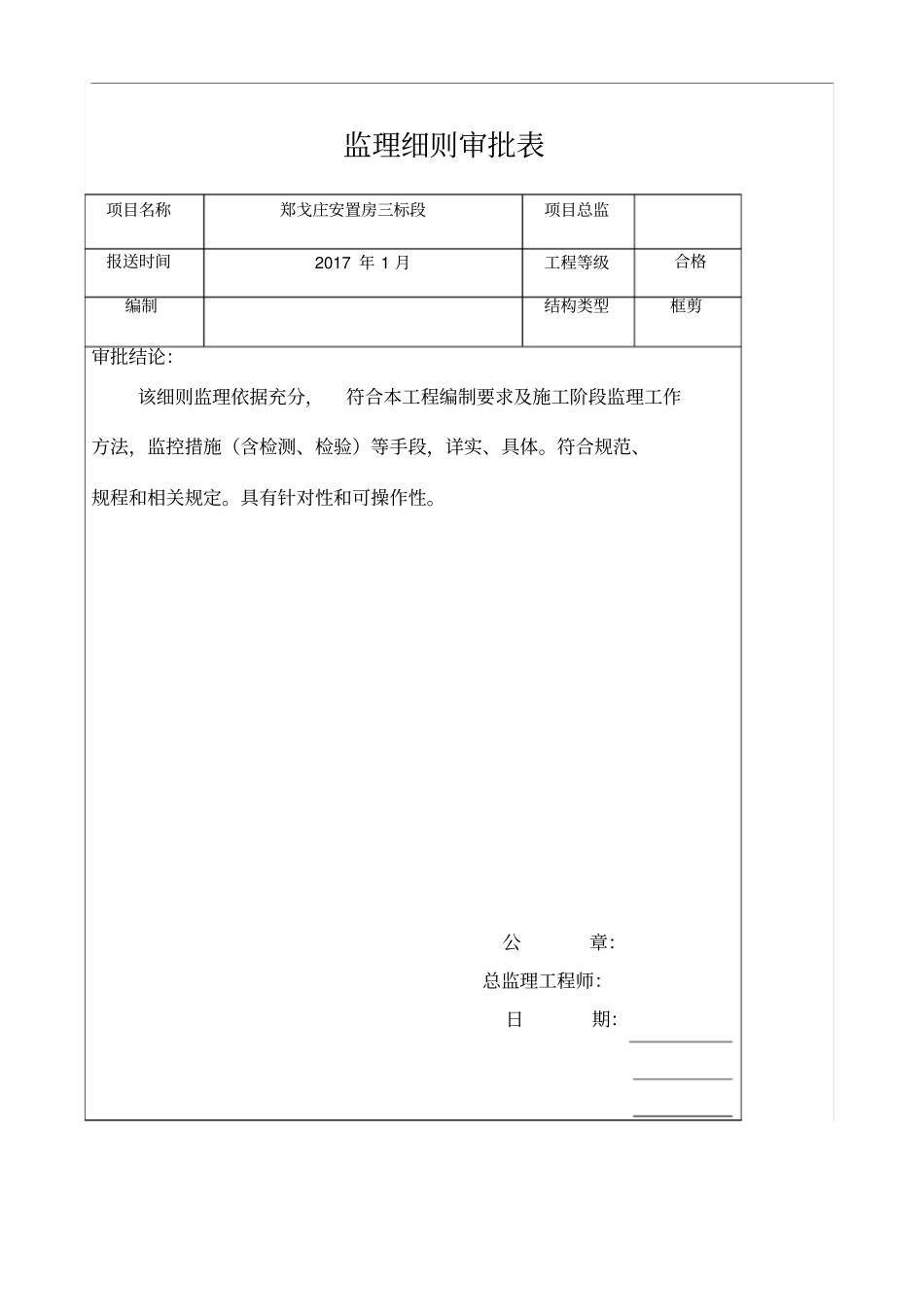

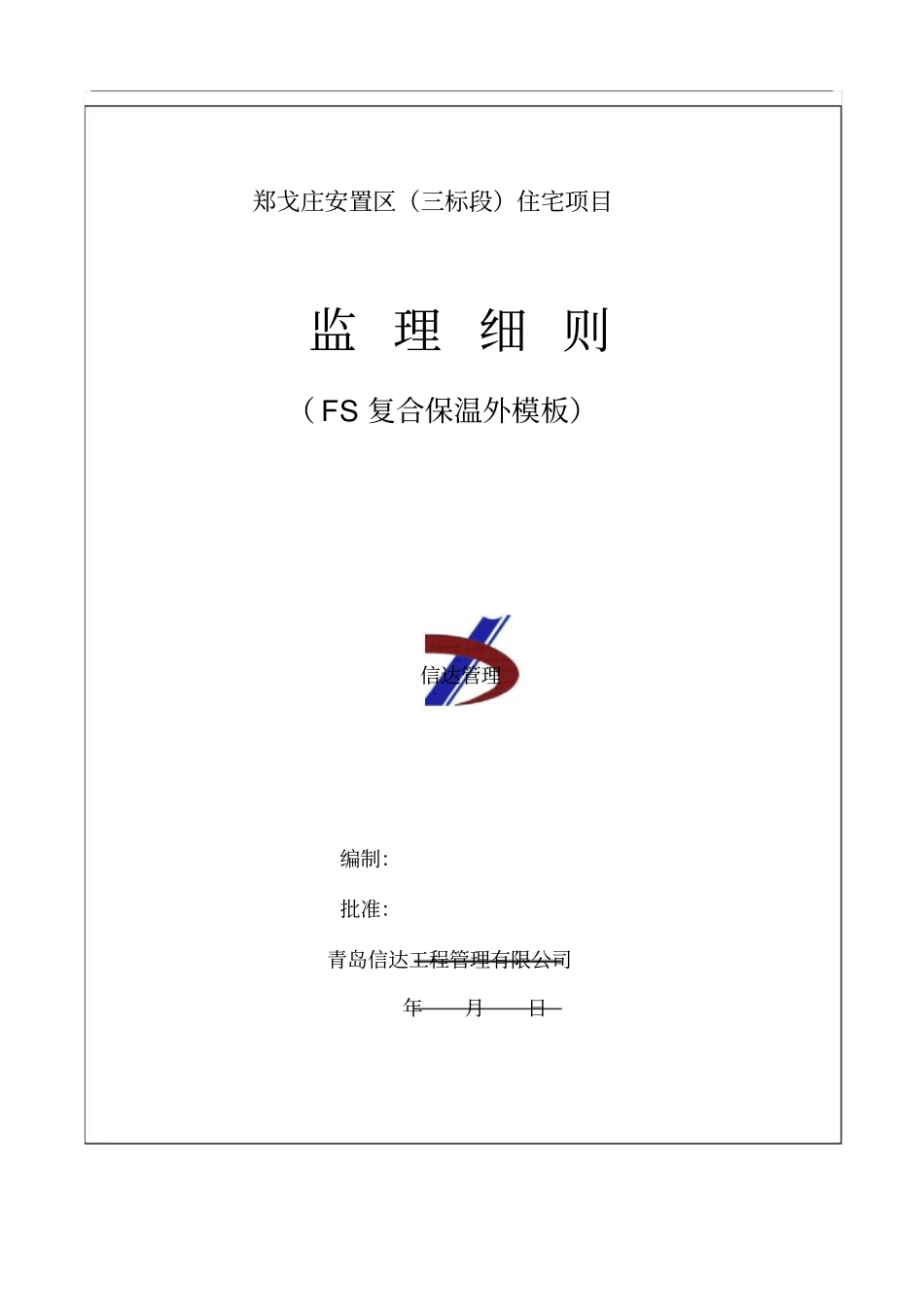

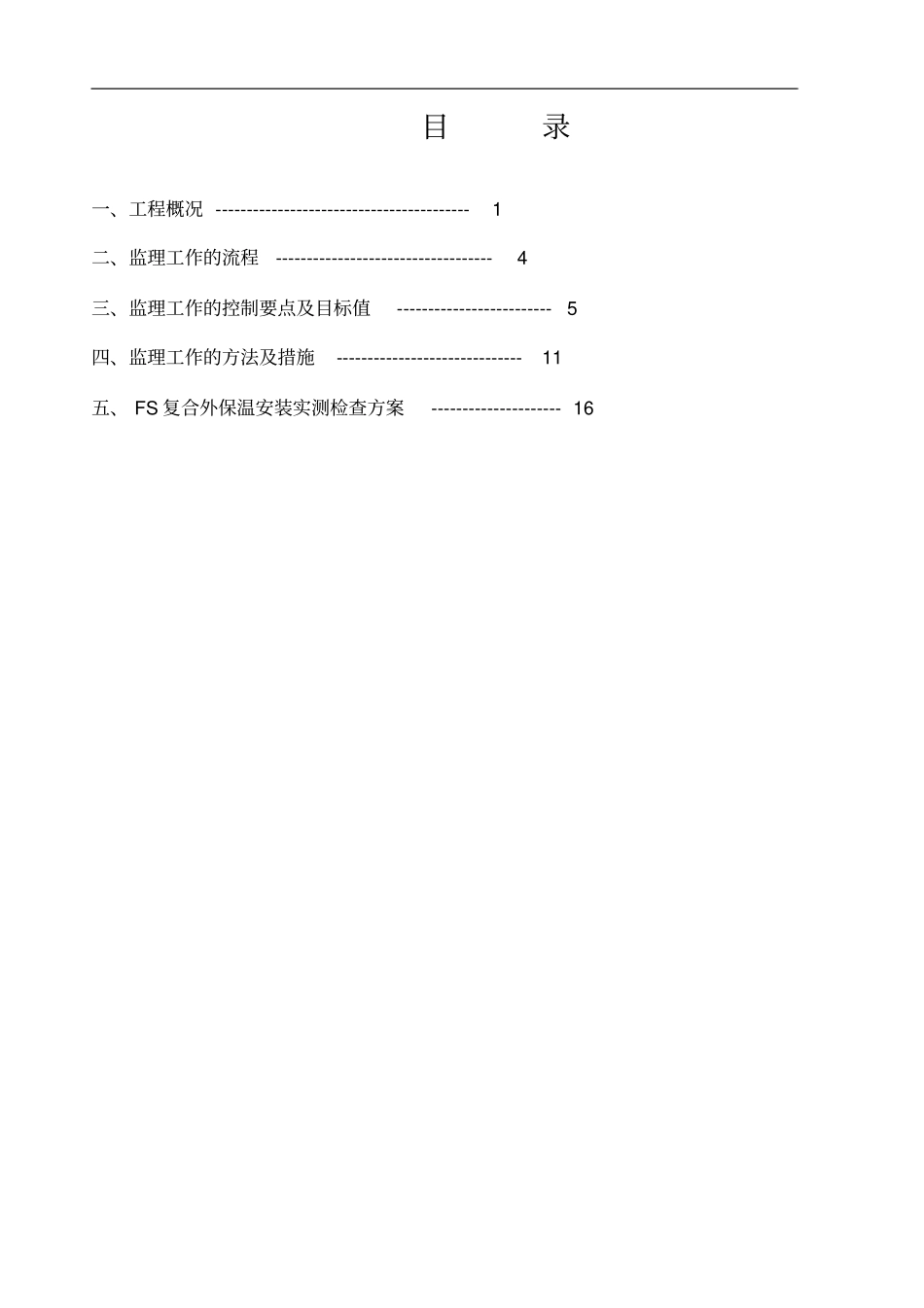

郑戈庄安置区（三标段）住宅项目监 理 细 则（ FS 复合保温外模板）信达管理编制：批准：青岛信达工程管理有限公司年月日监理细则审批表项目名称郑戈庄安置房三标段项目总监报送时间编制2017 年 1 月工程等级结构类型合格框剪审批结论：该细则监理依据充分，符合本工程编制要求及施工阶段监理工作方法，监控措施（含检测、检验）等手段，详实、具体。符合规范、规程和相关规定。具有针对性和可操作性。公章：总监理工程师：日期：目录一、工程概况 ----------------------------------------- 1二、监理工作的流程----------------------------------- 4 三、监理工作的控制要点及目标值------------------------- 5 四、监理工作的方法及措施------------------------------ 11 五、 FS 复合外保温安装实测检查方案 --------------------- 16 一、项目概况及特点：1、工程名称：郑戈庄安置区三标段（10#、 11#、 12#、13#、综合楼及所属区域地下车库）2、建设地点：拟建场区位于青岛市黄岛区滨河东路以北，东华山路以西。3、建设单位：青岛西海岸实业发展有限公司4、设计单位：青岛北洋建筑设计有限公司5、勘察单位：青岛市勘察测绘研究院6、施工单位：中建八局第一建设有限公司7、监理单位：青岛信达工程管理有限公司8 、结构类型：住宅为剪力墙结构，车库及网点等其他用房为框架结构本工程 10#楼、 11# 楼±0.000 相当于绝对标高21.000m ， 12# 楼、 13#楼、综合楼 ±0.000相当于绝对高程21.200m。10#、 11#、12#、13#楼外墙采用FS 复合保温外模板的保温体系，保温基本构造如下。图 1 FS 外模板复合保温系统结构示意图非承重的外围护墙为260 厚 GH自保温砌块，内墙为加气砼砌块，储藏室采用轻质加气砼板墙。本细则编制依据序号类别文件名称编号《FS外模板现浇混凝土复合保温系统应用1 技术规范技术规程》DB37/T5067-2016 2 《非承重砌块自保温体系应用技术规程》DBJ/T 14-079 二、监理工作流程（一）施工准备阶段的监理工作1 、工程施工前，总监理工程师组织监理人员熟悉设计文件、国家和本市有关FS 复合保温外模板法规文件与本工程相关的FS 复合保温外模板强制性标准。参加施工图会审和设计交底。2 、审查FS 复合保温外模板设计图纸是否经过施工图设计审查单位审查合格。未经审查或审查不符合强制性FS 复合保温外模板标准的施工图不得使用。3 、 FS 复合保温外模板设计交底。项目监理人...
