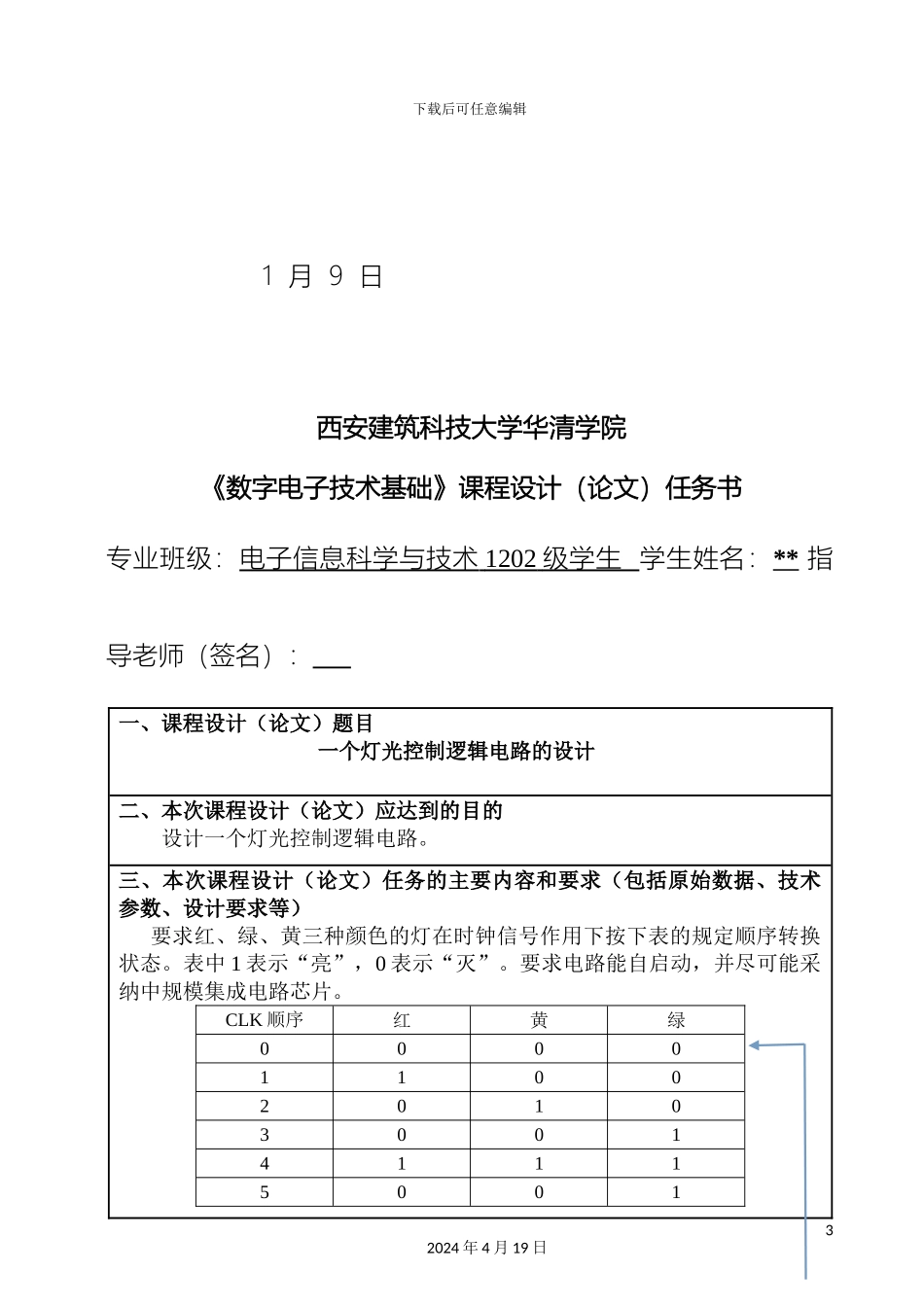

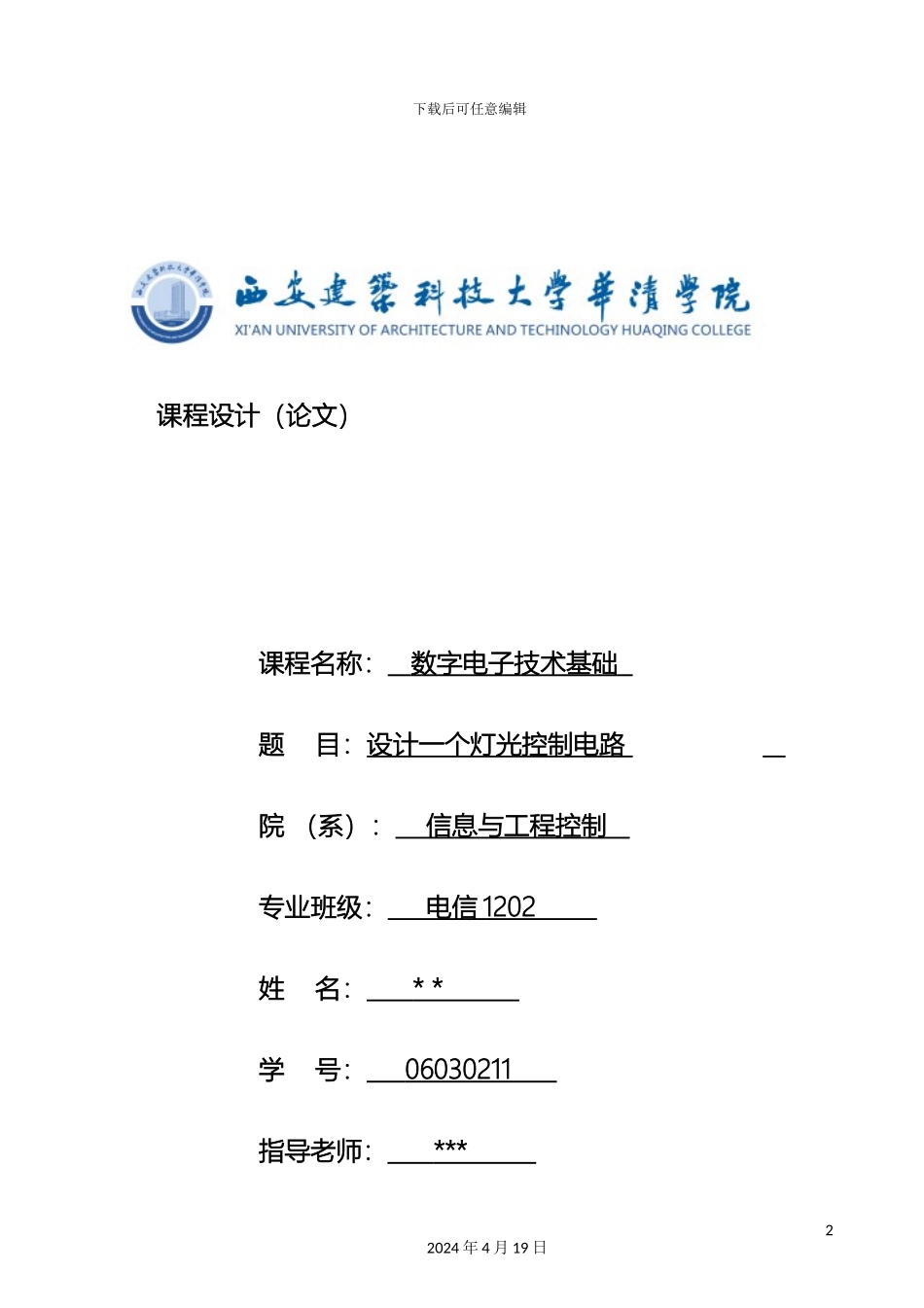

下载后可任意编辑数电课程设计12024 年 4 月 19 日下载后可任意编辑课程设计（论文）课程名称： 数字电子技术基础 题 目：设计一个灯光控制电路 院 （系）： 信息与工程控制 专业班级： 电信 1202 姓 名： * * 学 号： 06030211 指导老师： *** 22024 年 4 月 19 日下载后可任意编辑 1 月 9 日西安建筑科技大学华清学院《数字电子技术基础》课程设计（论文）任务书专业班级：电子信息科学与技术 1202 级学生 学生姓名：** 指导老师（签名）： 一、课程设计（论文）题目一个灯光控制逻辑电路的设计二、本次课程设计（论文）应达到的目的设计一个灯光控制逻辑电路。三、本次课程设计（论文）任务的主要内容和要求（包括原始数据、技术参数、设计要求等）要求红、绿、黄三种颜色的灯在时钟信号作用下按下表的规定顺序转换状态。表中 1 表示“亮”，0 表示“灭”。要求电路能自启动，并尽可能采纳中规模集成电路芯片。CLK 顺序红黄绿00001100201030014111500132024 年 4 月 19 日下载后可任意编辑601071008000四、应收集的资料及主要参考文献：1.杨颂华，冯毛官等.数字电子技术基础[M].西安电子科技大学出版社， .2. 尹勇，李林凌. Multisim电路仿真入门与进阶[M]. 北京：清华大学出版社， .3.黄智伟，李传琪等.基于Multisim 的电子电路计算机仿真设计与分析 [M]. 北京：电子工业出版社， .4.王泽保，赵博.数字电路典型实验范例剖析[M].北京：人民邮电出版社， .五、审核批准意见 教研室主任（签字） 摘要在本次课程设计中，使用了两个两个门电路、两个 10.0KΩ的电阻、一个电容、和一个晶体管组成一个简易的振荡器。由振荡器产生的周期脉冲信号，输入到 74LS161 信号输入端口，74LS161 开始计数，输出端口就会产生周期性的高电平信号，LED 灯在高电平信号下周期性点亮。42024 年 4 月 19 日下载后可任意编辑 伴随着社会的进展以及人类生活水平的提高,汽车的数量在不断的增加,交通的问题日益突出，单单依靠人力来指挥交通已经不可行了,因此，设计交通灯来完成这个需求就显的越加迫切了.为了确保十字路口的行人和车辆顺利、畅通地经过,往往采纳电子控制的交通信号来进行指挥。以下就是运用数字电子设计出的一个灯光控制逻辑电路，能够看做是交通指示灯电路：其中红灯亮,表示该条路禁止通行;黄灯亮表示停车;绿灯亮表示允许通行。关键字：振荡器，LED，计数器 74LS161 52024 年...
