新版回弹法检测混凝土强度作业指导书

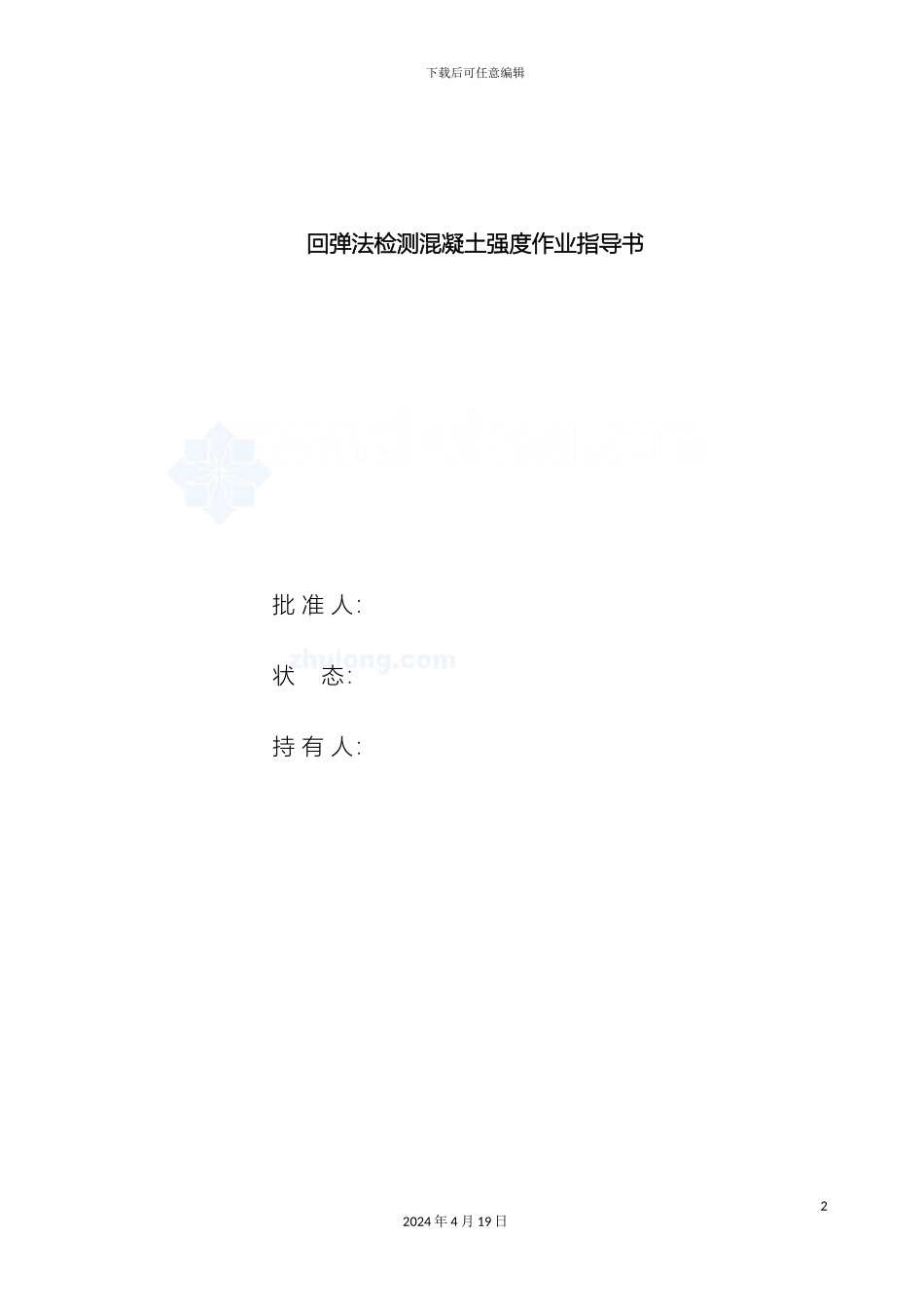

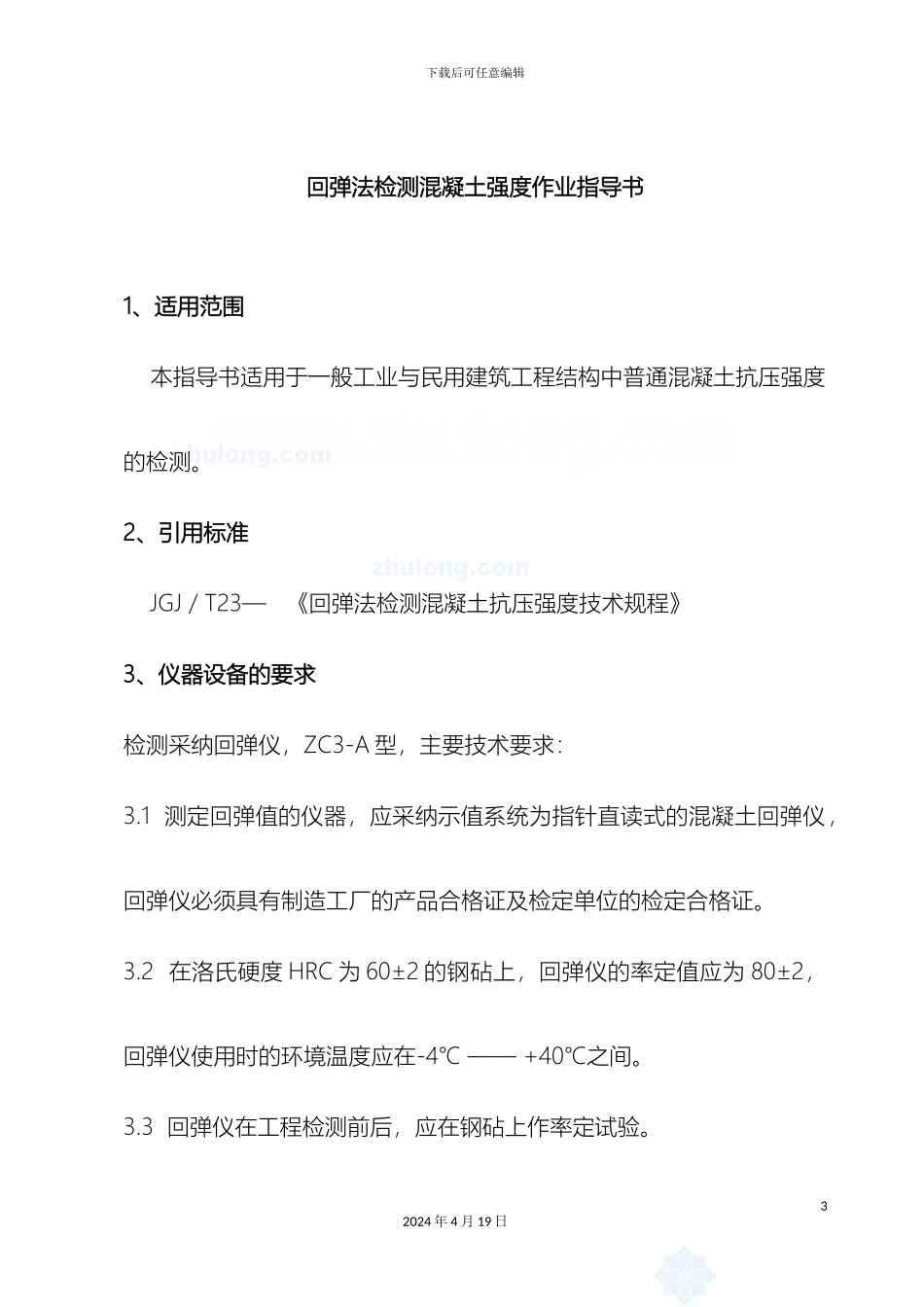

下载后可任意编辑新版回弹法检测混凝土强度作业指导书12024 年 4 月 19 日下载后可任意编辑回弹法检测混凝土强度作业指导书批 准 人： 状 态：持 有 人： 22024 年 4 月 19 日下载后可任意编辑回弹法检测混凝土强度作业指导书1、适用范围 本指导书适用于一般工业与民用建筑工程结构中普通混凝土抗压强度的检测。2、引用标准 JGJ／T23— 《回弹法检测混凝土抗压强度技术规程》3、仪器设备的要求检测采纳回弹仪，ZC3-A 型，主要技术要求：3.1 测定回弹值的仪器，应采纳示值系统为指针直读式的混凝土回弹仪，回弹仪必须具有制造工厂的产品合格证及检定单位的检定合格证。3.2 在洛氏硬度 HRC 为 60±2 的钢砧上，回弹仪的率定值应为 80±2，回弹仪使用时的环境温度应在-4℃ —— +40℃之间。3.3 回弹仪在工程检测前后，应在钢砧上作率定试验。32024 年 4 月 19 日下载后可任意编辑3.4 回弹仪有下列情况之一时应送检定单位检定。a．新回弹仪启用前b. 超过检定有效期限c．一般情况下，半年检测一次。d. 常常规保养后，钢砧率定值不合格。e．遭受严重撞击或其它损害。3.5 回弹仪率定试验宜在室温 5±35℃的条件下进行。率定时，钢砧应稳固地平放在刚度大的混凝土实体上，回弹仪向下弹击时，取连续弹击三次的稳定回弹值进行平均，弹击杆分四次旋转，每次旋转约 90 ０。弹击杆每旋转一次的率定平均值均符合 80±2 的要求。4、检测结构或构件混凝土强度时，应具有下列资料 a.工程名称、部位及设计、施工单位、监理单位和建设单位名称; b.结构或构件名称、外形尺寸、数量及混凝土强度等级； c.水泥品种、标号、安定性、厂名；砂、碎石种类、粒径；外加剂或42024 年 4 月 19 日下载后可任意编辑掺合料品种、掺量；混凝土配合比等； d.施工时材料计量情况，模板、浇筑、养护情况及成型日期等； e.必要的设计图纸和施工记录； f.检测原因。5、抽样方法及样本大小以及技术规定5.1 检测结构或构件混凝土强度可采纳下列两种方式，其适用范围及构件数量应符合下列规定： 一、单个检测：适用于单独的结构或构件的检测； 二、批量检测：适用于在相同的生产工艺条件下，混凝土强度等级相同，原材料、配合比、成型工艺、养护条件基本一致且龄期相近的同类构件。按批进行检测的构件，抽检数量不得少于同批构件总数的 30%且构件数量不得少于 10 个。抽检构件时，有关方面应协商一致，随机抽取并使所选构件具...
