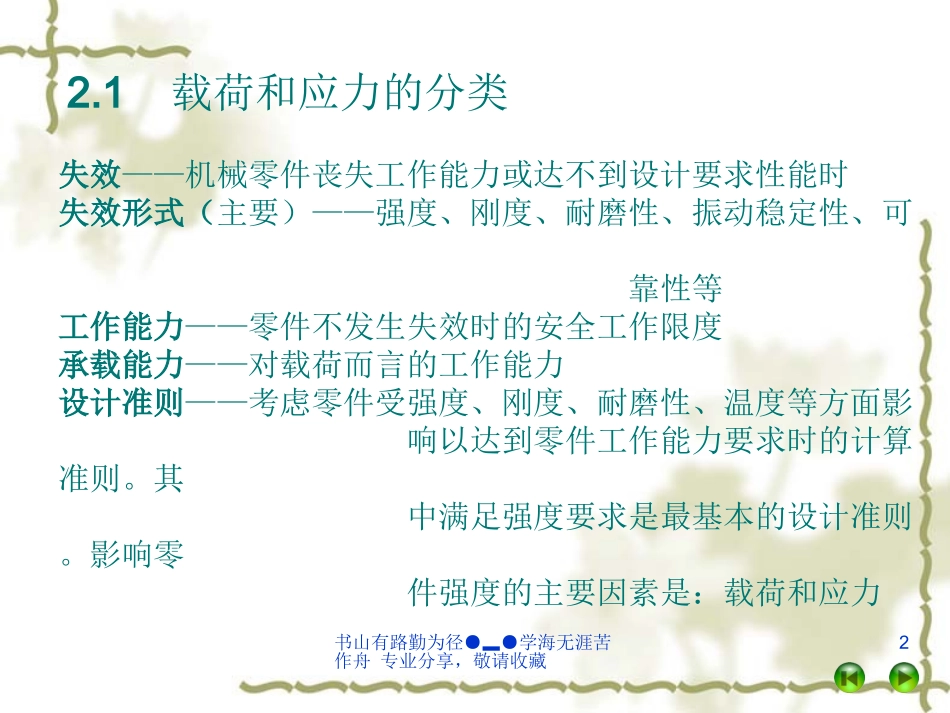

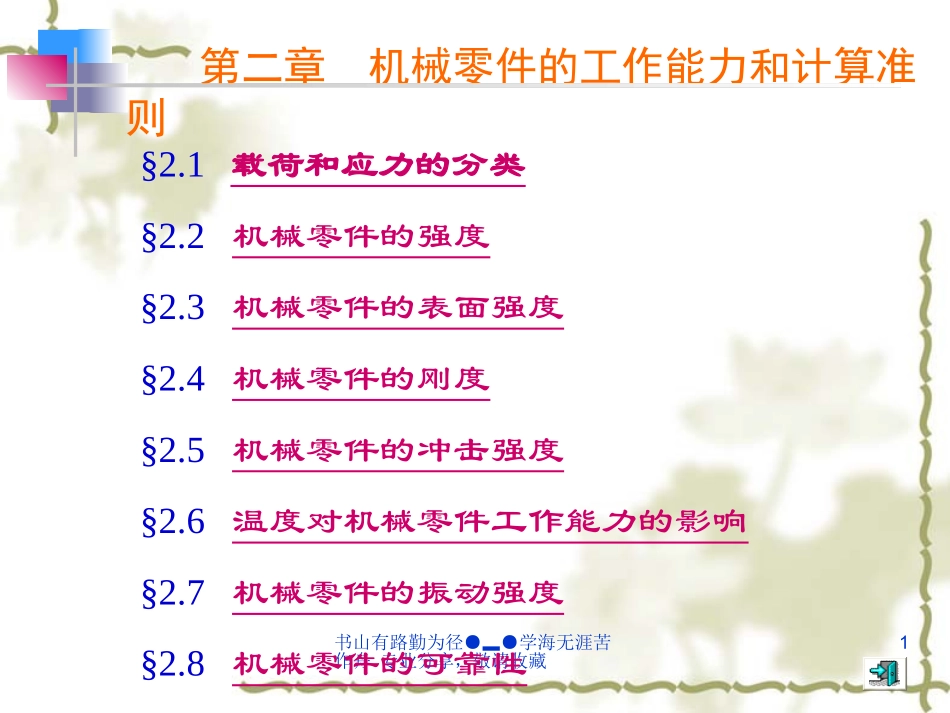

书山有路勤为径●▂●学海无涯苦作舟专业分享，敬请收藏1§2.1载荷和应力的分类§2.2机械零件的强度§2.3机械零件的表面强度§2.4机械零件的刚度§2.5机械零件的冲击强度§2.6温度对机械零件工作能力的影响§2.7机械零件的振动强度§2.8机械零件的可靠性第二章机械零件的工作能力和计算准则书山有路勤为径●▂●学海无涯苦作舟专业分享，敬请收藏22.1载荷和应力的分类失效——机械零件丧失工作能力或达不到设计要求性能时失效形式（主要）——强度、刚度、耐磨性、振动稳定性、可靠性等工作能力——零件不发生失效时的安全工作限度承载能力——对载荷而言的工作能力设计准则——考虑零件受强度、刚度、耐磨性、温度等方面影响以达到零件工作能力要求时的计算准则。其中满足强度要求是最基本的设计准则。影响零件强度的主要因素是：载荷和应力书山有路勤为径●▂●学海无涯苦作舟专业分享，敬请收藏32.1.1载荷分类静载荷——不随时间变化或变化缓慢的载荷动载荷——随时间变化的载荷2.1.2.应力分类静应力——不随时间变化或变化缓慢的应力变应力——随时着时间变化的应力变应力的分类：非对称循环变应力，对称循环变应力，脉动循环变应力。注：零件承受静载荷时不仅产生静应力，有时也能产生变应力。如：承受静载荷的回转运动或周期性运动的零件将产生变应力。变应力的五大特性参数：应力最大值σmax；应力最小值σmin；应力平均值σm；应力幅度值σa；应力变化的循环特性r书山有路勤为径●▂●学海无涯苦作舟专业分享，敬请收藏4载荷与应力分类静载荷变载荷名义载荷静应力变应力名义应力计算应力非对称循环脉动循环对称循环计算应力书山有路勤为径●▂●学海无涯苦作舟专业分享，敬请收藏5书山有路勤为径●▂●学海无涯苦作舟专业分享，敬请收藏62.2.机械零件的强度（整体强度）2.2.1两种判断机械零件强度的方法（强度准则）1.2.——分别表示零件的极限正应力和极限切应力。——分别为正应力和切应力安全系数SlimSlimSSlimSSlimlimlim.SS.书山有路勤为径●▂●学海无涯苦作舟专业分享，敬请收藏7关于材料的极限应力：静应力状态下：脆性材料取强度极限σB；塑性材料取屈服极限σS。变应力状态下：无论是脆性材料或是塑性材料均取疲劳极限σrN书山有路勤为径●▂●学海无涯苦作舟专业分享，敬请收藏82.2.2静应力强度在静应力下工作的零件其失效将是塑性变形或断裂。1.单向应力时塑性材料零件SlimSlimSSlimSSlim书山有路勤为径●▂●学海无涯苦作舟专业分享，敬请收藏92.复合应力作用下塑性材料零件（1）强度校核第三强度理论（最大切应力理论）第四强度理论（最大变形能理论）（2）安全系数校核式中[S]——许用复合安全系数224Tb223TbSSTSSbS222SSSSSS22书山有路勤为径●▂●学海无涯苦作舟专业分享，敬请收藏10补充：脆性材料的零件应按第一强度理论确定强度准则，即：3.允许有少量变形的零件材料在允许有少量变形下所承受的载荷较大。4.脆性材料和低塑性材料的零件2.2.3变应力强度在变应力下工作的零件失效将是疲劳断裂αrN—循环特性r一定时应力作用N次后，材料未发生疲劳破坏时的最大应力，称为疲劳极限。22421TbbSSTbbb2242书山有路勤为径●▂●学海无涯苦作舟专业分享，敬请收藏112.2.4许用安全系数选择原则：在保证安全可靠的前提下，尽可能选用较小的安全系数。2.2.5提高机械零件的强度的措施1.合理布置零件，减少所受载荷2.降低载荷集中，均匀载荷分布3.采用等强度结构4.选用合理截面5.减小应力集中书山有路勤为径●▂●学海无涯苦作舟专业分享，敬请收藏122.3机械零件的表面强度分类：表面接触强度；表面挤压强度；表面磨损强度2.3.1表面接触强度强度条件：2.3.2表面挤压强度强度条件：2.3.3表面磨损强度强度条件：以上三个公式...
